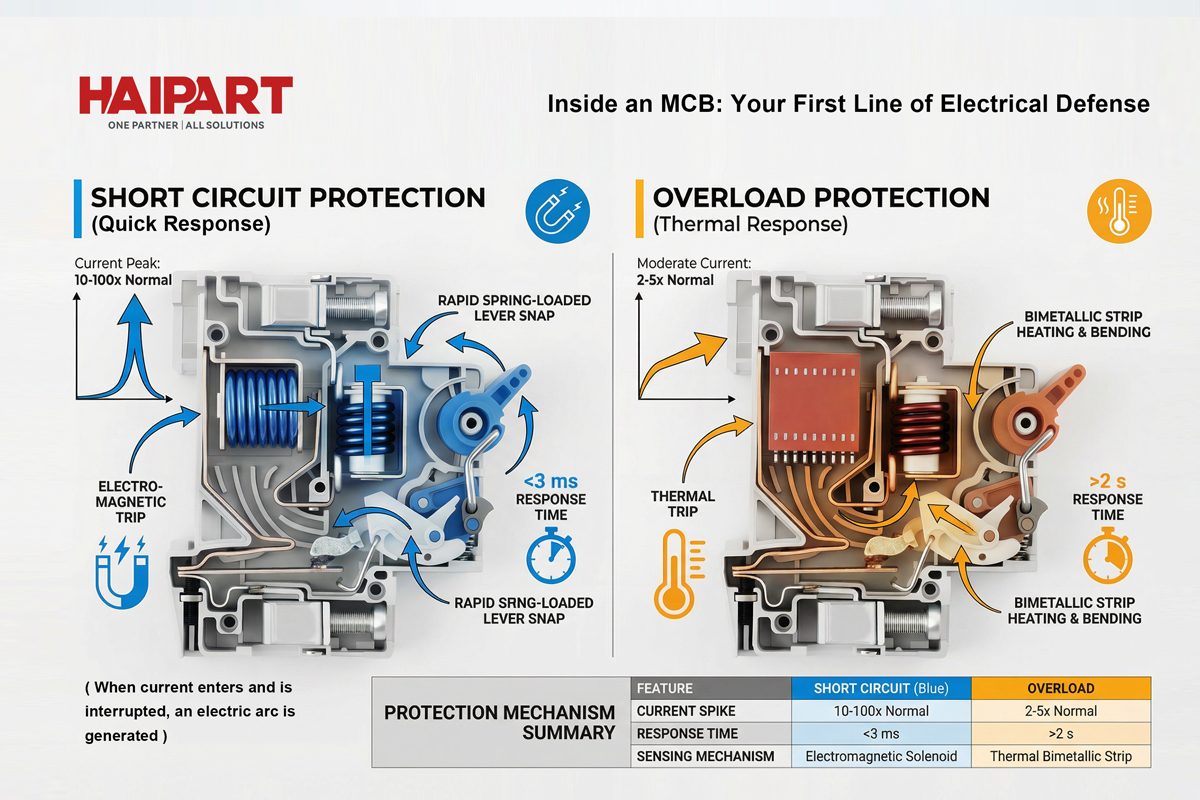

وظيفة قاطع الدائرة المصغرة: التحكم في التشغيل والإيقاف + الحماية من الأخطاء
✅عادي: الأجزاء الموصلة تمرر الطاقة
⚠ الخطأ: يتم تشغيل الحماية، وتكسر الدائرة خلال 0.01-1 ثانية!
⚡ السيناريوهات الرئيسية
المقبض 'ON' → مزلاج يقفل جهات الاتصال، ويخزن الزنبرك الطاقة
الحالي: المحطة الطرفية ← جهة الاتصال الثابتة ← جهة الاتصال المتحركة ← المحطة الطرفية
الزائد ينحني الشريط ثنائي المعدن
إصدارات المزلاج → جهات الاتصال منفصلة
تم إطفاء القوس بواسطة الشبكة → إعادة ضبط المقبض بعد الإصلاح
حماية
دائرة قصر = ينشط الملف عضو الإنتاج
جهات الاتصال منفصلة (أقل من 0.1 ثانية!) → يقوم جهاز القوس بإخراج الأقواس
(الراقية)
التسرب → يكتشف المحول الفرق الحالي
مشغلات التعثر → زر الاختبار يتحقق من الوظيفة
فتح: التعامل مع 'إيقاف' → جهات الاتصال منفصلة
إغلاق: التعامل مع 'تشغيل' → قفل جهات الاتصال
نصائح المكونات الأساسية
قطاع متعلق بنظام المعدنين: رحلة الزائد في الوقت المناسب
شبكة القوس: تباعد 0.5-1 مم = انقراض سريع للقوس
اتصالات الفضة: ≥85% Ag = مقاومة منخفضة + مقاومة اللحام
محول التسرب: يكتشف ≥30mA → رحلة خلال 0.1 ثانية
