المشاهدات: 0 المؤلف: محرر الموقع وقت النشر: 14-09-2026 المنشأ: موقع
قد يبدو مفتاح CAM بسيطًا ميكانيكيًا من الخارج. في الداخل، تعتمد كل عملية تبديل على واجهة اتصال صغيرة يجب أن تقوم بشكل متكرر بإنشاء ومقاطعة المسار الكهربائي.
عند إغلاق نقاط الاتصال، يجب أن توفر المادة مسارًا موصلًا مستقرًا ومنخفض المقاومة. عند فتحها، قد يتعين على الواجهة أن تتحمل الانحناء الكهربائي والتدفئة الموضعية ونقل المواد والتأثير الميكانيكي المتكرر.
وبالتالي فإن المشكلة الهندسية تتمثل في التوازن بين مقاومة التلامس، ومقاومة القوس، والسلوك المضاد للحام، والقوة الميكانيكية، وقابلية التصنيع، والحياة الكهربائية.
على المستوى المجهري، تبدو الأسطح المسطحة متلامسة من خلال عدد محدود من نقاط الاتصال المجهرية. يمكن أن تكون منطقة التوصيل الحقيقية أصغر بكثير من المنطقة المادية الظاهرة.

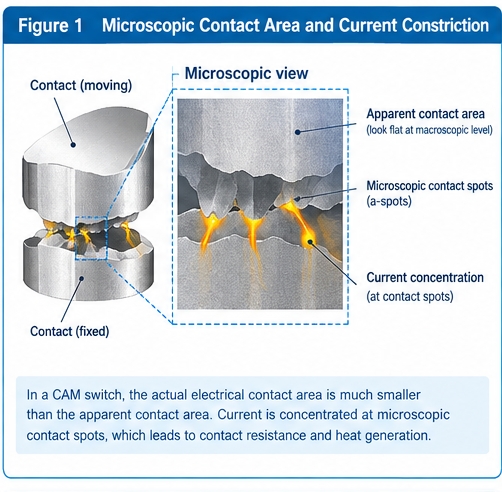

الشكل 1. توضيح مفاهيمي لمنطقة الاتصال الواضحة وبقع الاتصال المجهرية والانقباض الحالي.

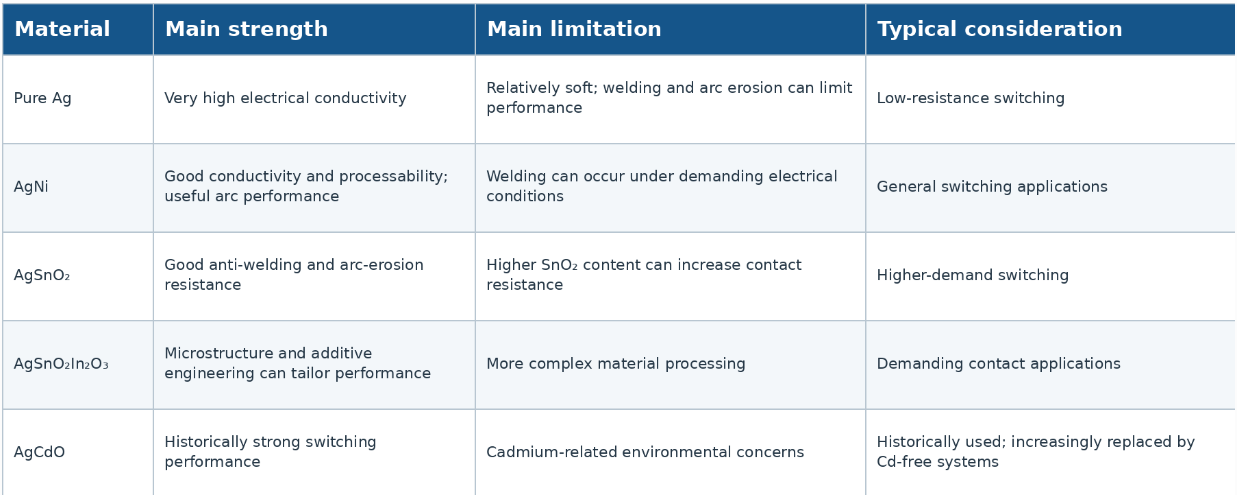

تتم دراسة الأنظمة القائمة على الفضة على نطاق واسع لجهات الاتصال ذات الجهد المنخفض لأن الفضة توفر موصلية كهربائية وحرارية عالية. يمكن أن تؤدي صناعة السبائك أو إضافة مرحلة ثانية إلى تعديل الصلابة وسلوك القوس وميل اللحام وسلوك التآكل. المقارنة أدناه هي مقارنة نوعية وليست تصنيف أداء عالمي.

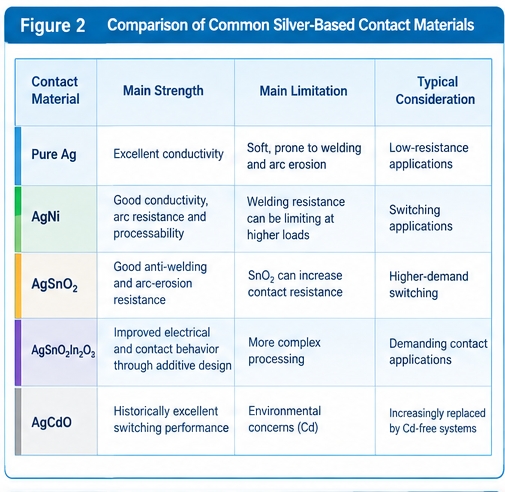

الشكل 2. المقارنة النوعية لمواد الاتصال الكهربائية الشائعة القائمة على الفضة.
يجمع AgNi بين مصفوفة فضية عالية التوصيل مع تقوية النيكل. تؤثر بنيتها المجهرية على السلوك الحراري وتآكل القوس ونقل المواد.
وجدت دراسة Ag-8 wt.% Ni لعام 2020 تآكلًا خطيرًا للقوس بشكل تفضيلي في المناطق الغنية بالنيكل على الأنود المتآكل، بينما يمكن لمرحلة النيكل الشبكية كبح توسع المجمع المنصهر عند الكاثود أثناء الاختبار المبكر.
يمكن أيضًا لحام جهات اتصال Ag/Ni تحت تيار عالٍ أو درجة حرارة عالية. بحثت دراسة أجريت عام 2015 عن Ag/12Ni في تآكل القوس بعد 50000 عملية في DC 19 V / 20 A في ظل ظروف الحمل المقاوم وتآكل موثق من نوع الحفرة والفضة المنصهرة والمسام والشقوق وغيرها من الميزات المتأثرة بالقوس.
يحتوي AgSnO₂ على مرحلة ثانية SnO₂ صلبة ومستقرة حرارياً داخل مصفوفة فضية. أثناء التبديل، يمكن أن تؤثر مرحلة الأكسيد على توزيع القوس، وسلوك البركة المنصهرة، ونقل المواد، وميل اللحام وتآكل السطح.

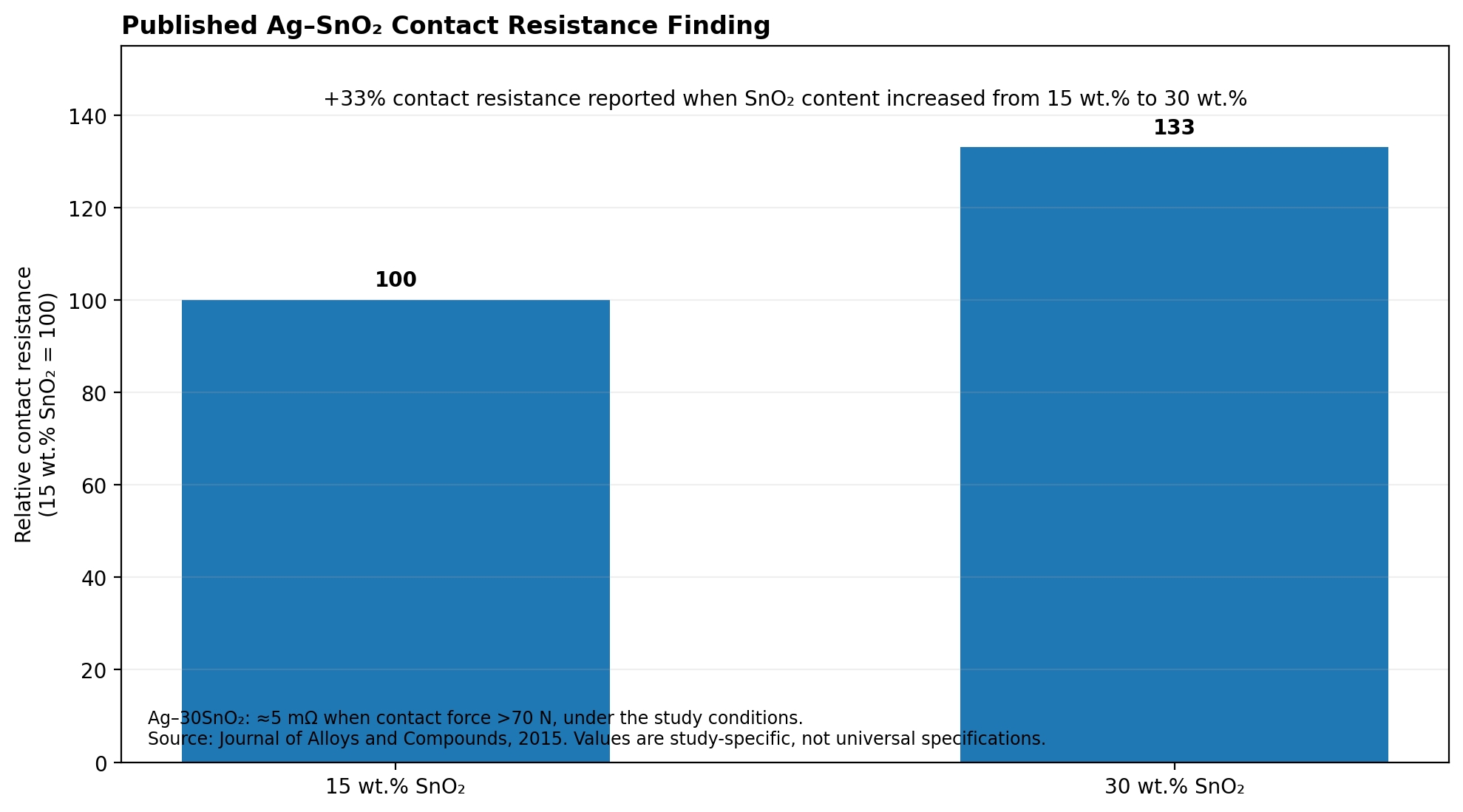

الشكل 4. نتائج Ag-SnO₂ المنشورة. المقارنة 15 → 30 بالوزن% هي مؤشر نسبي مشتق من التغير المُبلغ عنه بنسبة +33%؛ ينطبق ≈5 mΩ على Ag –30SnO₂ أعلى من 70 N في الدراسة المذكورة.
عندما تقوم آلية CAM بفصل جهات الاتصال، قد لا يتوقف التيار على الفور. يمكن أن يتشكل قوس كهربائي بين أسطح التلامس.
يمكن أن يؤدي التبديل المتكرر إلى تغيير هندسة الاتصال. تشير دراسات Ag/Ni وAg–SnO₂ المنشورة إلى وجود حفر، ونتوءات، ومناطق نقل المواد، والمسام، وغيرها من السمات السطحية المتأثرة بالقوس.
قارنت دراسة رسائل المواد لعام 2024 Ag–8 wt.% Ni مع Ag–8 wt.% Ni المعدلة باستخدام Ag₂WO₄. تم إجراء اختبارات التلامس الكهربائي عند 36 فولت/25 أمبير لـ 5000 عملية.

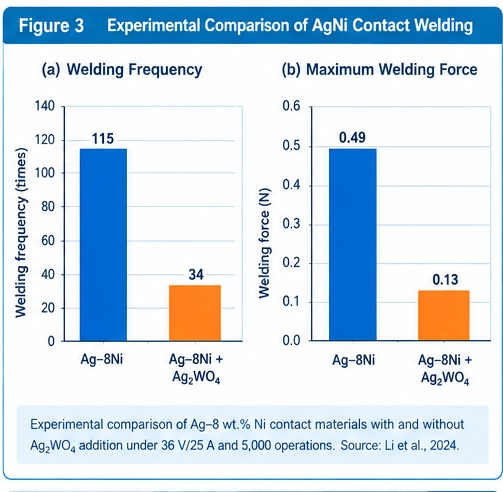

الشكل 3. البيانات المنشورة من لي وآخرون. (2024): تردد اللحام 115→34 حدثًا وقوة اللحام القصوى 0.49→0.13 نيوتن، عند 36 فولت / 25 أمبير و5000 عملية.
تستخدم دراسات الاتصال الكهربائي عادةً SEM وEDS والمجهر الضوئي وقياس ملامح السطح ثلاثي الأبعاد وقياسات فقدان الكتلة والتدوير الكهربائي. استخدمت دراسة Ag–SnO₂ لعام 2015 قياسات سطحية ثلاثية الأبعاد بتقنية SEM والمسح الضوئي بالليزر؛ وقد وثقت دراسات Ag/Ni أيضًا التشكل المتأثر بالقوس ونقل المواد.

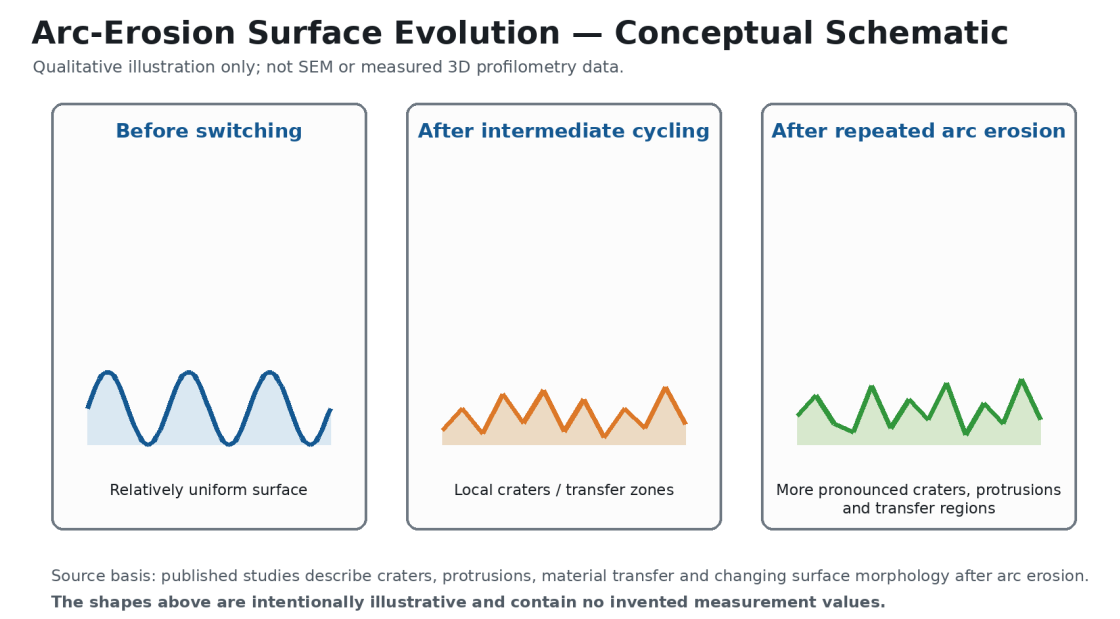

الشكل 6. توضيح مفاهيمي لتطور سطح التلامس النوعي أثناء تآكل القوس المتكرر. الأشكال تخطيطية ولا تمثل بيانات قياس SEM أو بيانات الملف الشخصي.
تعد تعدين المساحيق طريقًا شائعًا للمواد الملامسة القائمة على الفضة، لكن التسلسل الدقيق يختلف باختلاف التركيب والبنية المجهرية المستهدفة. على سبيل المثال، استخدمت دراسة Ag–8Ni لعام 2020 تعدين المساحيق مع الطحن الكروي وتلبيد البلازما بالشرارة.

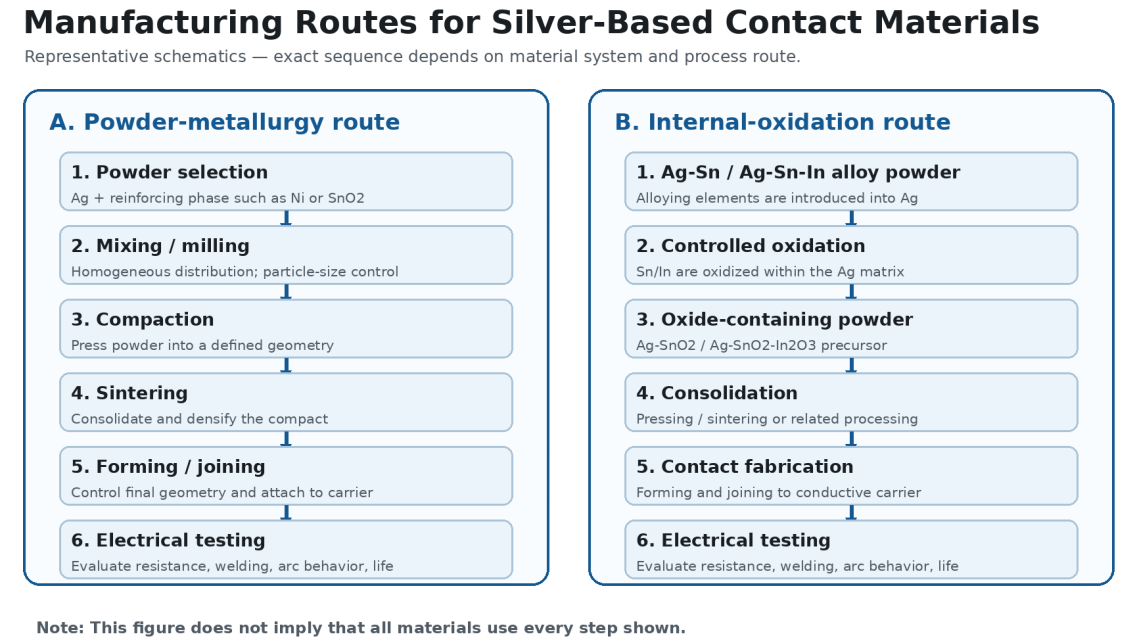

الشكل 5. طرق التصنيع التمثيلية. يلخص الفرع الأيسر تعدين المساحيق. الفرع الأيمن يلخص الأكسدة الداخلية. ليست كل مادة تستخدم كل خطوة.
في مسار المسحوق، يتم اختيار مسحوق الفضة ومراحل التسليح، وخلطها أو طحنها، وضغطها، وتكلسها، وتشكيلها وربطها حسب الحاجة. تتبع الأكسدة الداخلية مبدأ مختلفًا: تتم أكسدة مسحوق سبيكة Ag-Sn أو Ag-Sn-In بحيث تشكل عناصر صناعة السبائك أطوار أكسيد داخل مصفوفة الفضة.
يمكن لمادتين متلامستين أن يكون لهما نفس التركيب الكيميائي الاسمي ولكن أداءهما مختلف لأن التوزيع والحجم والشكل في المرحلة الثانية يمكن أن يختلف.
ذكرت دراسة لمجلة المواد الإلكترونية لعام 2026 لمركبات Ag/SnO₂ مع TiO₂ أنه، تحت 220 فولت / 50 هرتز / 20 أمبير، أدت إضافة 5٪ بالوزن من TiO₂ إلى تقليل فقدان الكتلة الإجمالي بنسبة 46.78٪ مقارنة بالمادة المقابلة دون هذه الإضافة. ذكرت نفس الدراسة زيادة الصلابة من 82 HV إلى 112 HV مع زيادة محتوى TiO₂. هذه هي نتائج هذا النظام التجريبي المحدد.

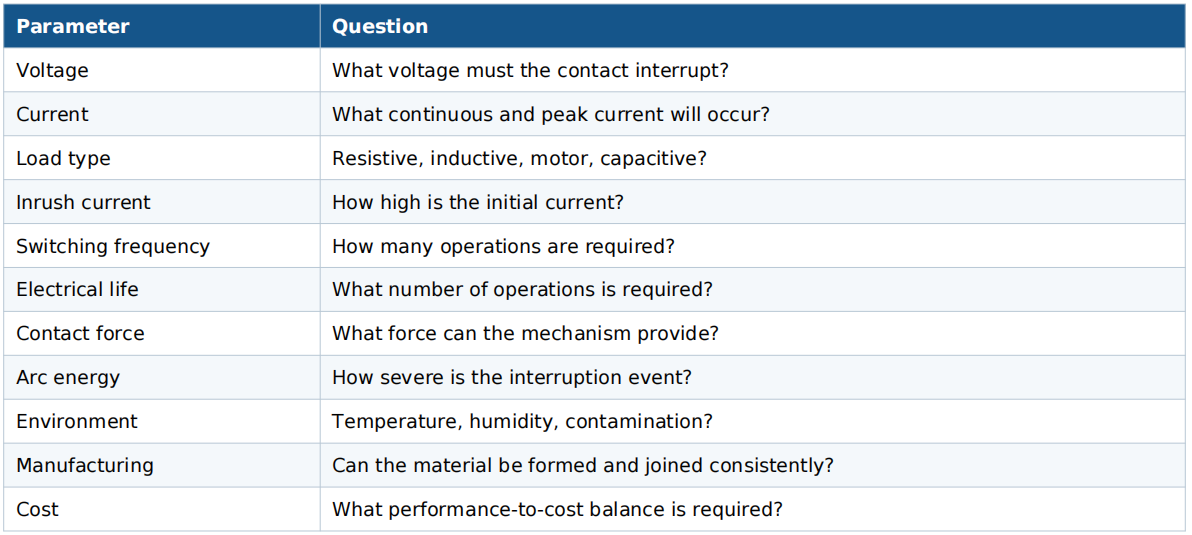

ومن أجل تطوير مفتاح CAM، ينبغي النظر في التصميم الميكانيكي واختيار مواد الاتصال معًا. لا يمكن للمادة عالية الأداء أن تعوض إلى أجل غير مسمى قوة الاتصال غير الكافية أو الهندسة الضعيفة أو التجميع غير المتحكم فيه.
يحدد تكوين المواد المراحل المتاحة؛ ويتحكم التصنيع في توزيعها وكثافتها؛ تحدد الهندسة وقوة الاتصال سلوك الواجهة؛ يؤدي التحميل الكهربائي بعد ذلك إلى تشكيل القوس واللحام والتآكل ونقل المواد.
ولهذا السبب فإن تحديد 'جهة اتصال AgSnO₂' لا يكفي لتحديد أداء محول CAM النهائي.
يمكن لكل دورة تغيير سطح التلامس قليلاً. مع مرور الوقت، تتراكم هذه التغييرات. ولذلك فإن الدقة في تكوين المواد، والتشكيل، وهندسة التلامس، والربط والتحكم في الأبعاد أمر بالغ الأهمية.
يعد اختيار مادة اتصال لمفتاح CAM بمثابة تمرين متوازن. توفر الفضة النقية موصلية ممتازة ولكنها ناعمة نسبيًا. يوفر AgNi مزيجًا مفيدًا من التوصيلية وقابلية المعالجة، في حين يجب تقييم اللحام وتآكل القوس تحت الحمل المقصود. يوفر AgSnO₂ مزيجًا مفيدًا من الموصلية والسلوك المضاد للحام ومقاومة التآكل القوسي، وقد أصبح نظامًا مهمًا خاليًا من الكادميوم. تُظهر المركبات الأكثر تقدمًا المستندة إلى Ag كيف يمكن لهندسة البنية المجهرية تحسين الأداء.
تستخدم المواد القائمة على الفضة على نطاق واسع بسبب موصليتها العالية. اعتمادا على الحمل الكهربائي
والحياة المطلوبة، ويمكن النظر في AgNi وAgSnO₂ وغيرها من الأنظمة القائمة على الفضة.
لا، فالفضة النقية تتمتع بموصلية ممتازة ولكنها قد تكون عرضة للتآكل والتآكل تحتها
ظروف التبديل الصعبة.
يوفر AgSnO₂ مزيجًا مفيدًا من الموصلية والسلوك المضاد للحام ومقاومة التآكل القوسي
وهو نظام مهم خالٍ من الكادميوم.
نعم. وجدت الأبحاث التجريبية Ag–SnO₂ أن زيادة قوة التلامس يمكن أن تقلل من التلامس وتثبته
المقاومة، وخاصة بالنسبة للمواد ذات المحتوى العالي من SnO₂.
تشمل التقييمات النموذجية مقاومة التلامس، وقوة اللحام، ومدة القوس، وطاقة القوس، وفقدان الكتلة،
ركوب الدراجات الكهربائية وتحليل SEM/EDS أو السطح ثلاثي الأبعاد.
مصادر بحثية مختارة
• Li H., Cao Q., Zheng J., Sun L., Rong W. 'تعزيز الأداء الكهربائي لمواد التلامس AgNi
بواسطة doping Ag₂WO₄.' رسائل المواد، 2024، 372، 137009. DOI 10.1016/j.matlet.2024.137009.
• Wang J., Tie S., Kang Y., Wang Y. 'خصائص مقاومة التلامس لمواد التلامس Ag–SnO₂ مع
محتوى عالي من SnO₂.' مجلة السبائك والمركبات، 2015، 644، 438–443. DOI
10.1016/j.jallcom.2015.05.035.
• Li H., Wang X., Hu Z., Guo X. 'التحقيق في سلوك القوس لمواد التلامس الكهربائية AgNi مع
بنية شبكة ثلاثية الأبعاد.' فراغ، 2020، 175، 109290. DOI 10.1016/j.vacuum.2020.109290.
• 'سلوك التلامس الكهربائي لمواد التلامس Ag-SnO₂-In₂O₃ المحضرة عبر مسحوق داخلي مضغوط
الأكسدة.' المواد اليوم الاتصالات، 2024، 108357. DOI 10.1016/j.mtcomm.2024.108357.
• Biyik S., Aydin M. 'تأثير محتوى TiO₂ على مقاومة التآكل القوسي للتلامس الكهربائي Ag/SnO₂
المواد المحضرة عن طريق تعدين المساحيق بمساعدة صناعة السبائك الميكانيكية.' مجلة المواد الإلكترونية،
2026, 55, 3850–3867. دوي 10.1007/s11664-026-12701-8.
• وو CP وآخرون. 'سلوك التآكل القوسي لمواد التلامس الكهربائية Ag/Ni' المواد والتصميم، 2015، 85،
511-519. DOI 10.1016/j.matdes.2015.06.142.
