مقدمة : الدور الحاسم لقواطع الدائرة المصغرة (MCBs) في البنية التحتية الكهربائية الحديثة.

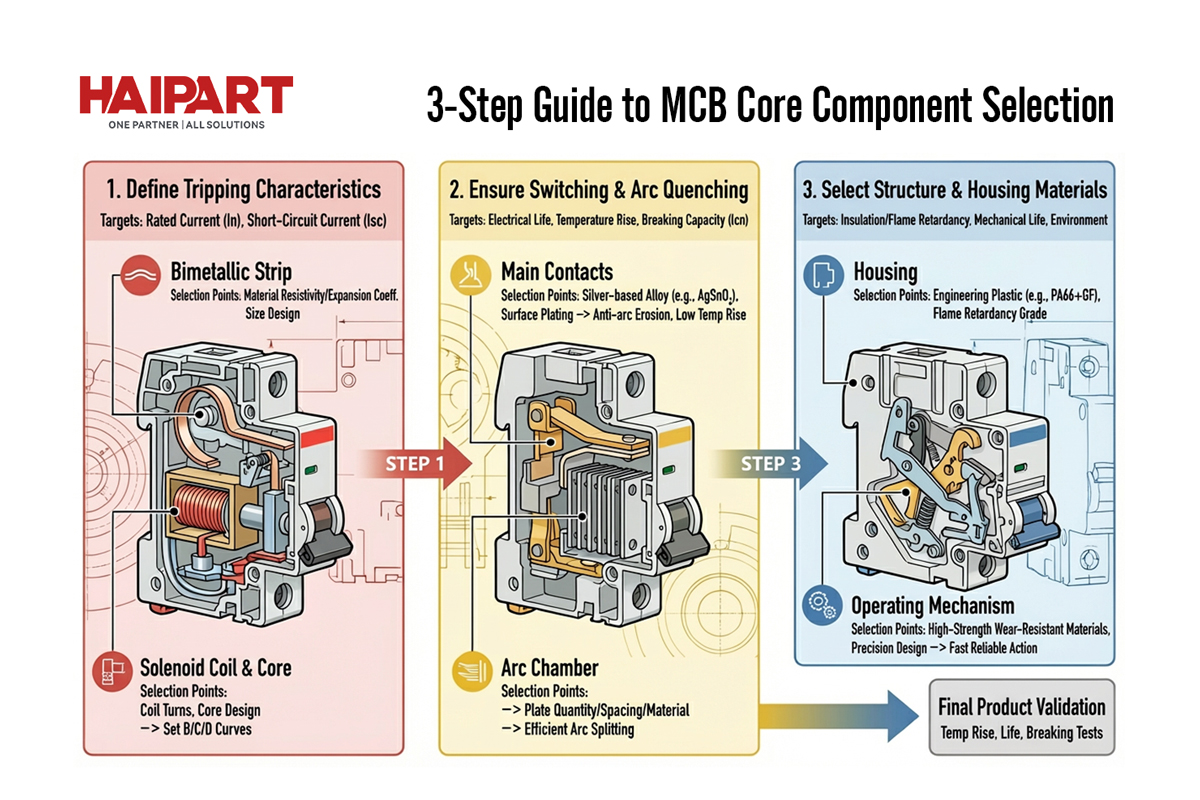

المرحلة الأولى: آليات التعثر الدقيقة : تحليل الشريط ثنائي المعدن وملف الملف اللولبي.
المرحلة الثانية: علم المقاطعة : فهم جهات الاتصال الرئيسية وديناميكيات غرفة القوس.
المرحلة 3: السلامة الهيكلية : أهمية غلاف PA66+GF والموثوقية الميكانيكية.
بروتوكولات التحقق من الصحة : ما بعد الاختيار - اختبارات ارتفاع درجة الحرارة والحياة والكسر.
الخلاصة : لماذا تعتبر HAIPART الشريك النهائي لحلول حماية الدوائر.
في المشهد المعقد للهندسة الكهربائية الحديثة، يعد قاطع الدائرة المصغرة (MCB) أكثر بكثير من مجرد مفتاح بسيط. إنه نظام أمان عالي المعايرة مصمم لحماية الأرواح والبنية التحتية من الطبيعة المتقلبة للكهرباء. يتطلب تحقيق فائقة للدوائر حماية فهمًا عميقًا للبنية الداخلية. لضمان موثوقية النظام على المدى الطويل وسلامته ، يجب على المهندسين النظر إلى ما هو أبعد من الغلاف الخارجي وتقييم المكونات الأساسية التي تحدد الأداء.
تتمثل الوظيفة الأساسية لـ MCB في اكتشاف الأخطاء وفصل الطاقة قبل حدوث الضرر. يكمن هذا 'الذكاء' في جزأين مهمين: الشريط ثنائي المعدن والملف اللولبي.
يعد الشريط ثنائي المعدن مسؤولاً عن الحماية الحرارية ضد الأحمال الزائدة. يعتمد الاختيار هنا على مقاومة المادة ومعامل التمدد. يستخدم عالي الجودة MCB مواد تستجيب للحرارة بشكل متوقع، مما يضمن أن الجهاز لا 'يتسبب في رحلة مزعجة' ولكنه يظل حساسًا بدرجة كافية لحماية عزل السلك.
على العكس من ذلك، يتعامل الملف اللولبي والقلب مع الحماية المغناطيسية ضد الدوائر القصيرة. دقة دوران الملف والتصميم الأساسي منحنيات التعثر المحددة B أو C أو D. تحدد بالنسبة للتطبيقات الصناعية، يعد تحقيق الاستجابة الفورية السريعة أمرًا حيويًا. هذا المستوى من الهندسة الدقيقة هو ما يميز الكسارة القياسية عن جهاز الحماية ذي المستوى العالمي.
عند حدوث خطأ، يجب على MCB فصل جهات الاتصال الخاصة به فعليًا. هذا هو المكان الذي يحدث فيه الإجهاد البدني الأكثر شدة. جهات الاتصال الرئيسية هي قلب هذه العملية. تستخدم الكسارات عالية الأداء السبائك القائمة على الفضة، مثل AgSnO2 (أكسيد القصدير الفضي) . يتم اختيار هذه المواد لخصائصها الاستثنائية المضادة للتآكل وقدرتها على الحفاظ على مقاومة اتصال منخفضة، مما يمنع الارتفاع المفرط في درجة الحرارة أثناء التشغيل المستمر.
بمجرد فصل جهات الاتصال، يتم تشكيل قوس كهربائي. إدارة هذا القوس هي مهمة غرفة القوس . يركز التصميم الفعال لغرفة القوس على كمية اللوحة، والتباعد الدقيق، والمواد المتخصصة لتسهيل تقسيم القوس بكفاءة. من خلال تبريد وإطفاء القوس في أجزاء من الثانية، تمنع غرفة القوس حدوث أضرار داخلية وتضمن قدرة كسر عالية ، مما يحمي شبكة توزيع الطاقة بشكل عام .
حتى أفضل الآليات الداخلية سوف تفشل إذا لم تكن مدعومة بإطار قوي. يجب أن يتم MCB إنشاء غلاف من الحديث مواد بلاستيكية هندسية عالية القوة، عادةً PA66+GF (مادة البولي أميد 66 المعززة بالألياف الزجاجية) . توفر هذه المادة اللازمة مثبطات اللهب والصلابة الميكانيكية لتحمل الضغوط العالية المتولدة أثناء انقطاع الدائرة الكهربائية القصيرة.
علاوة على ذلك، آلية التشغيل بحيث تدوم طويلاً. يجب تصميم تضمن الأجزاء المصبوبة بدقة إجراءً سريعًا وموثوقًا في كل مرة يتم فيها قلب المفتاح. في البيئات الصناعية، حيث تتعرض المعدات للاهتزازات والضغوط البيئية، يعد العمر الميكانيكي لهذه المكونات عاملاً غير قابل للتفاوض بالنسبة للأتمتة الصناعية والسلامة.
في HAIPART ، نحن نؤمن بأن 'شريك واحد | جميع الحلول' هو أكثر من مجرد شعار؛ إنه التزام بالتميز في التصنيع . التحقق من صحة المنتج النهائي هو الجسر بين النظرية والواقع. يجب أن يخضع كل MCB لاختبارات صارمة، بما في ذلك:
اختبارات ارتفاع درجة الحرارة : التأكد من بقاء الوحدة باردة تحت الحمل الكامل.
اختبارات الحياة الميكانيكية والكهربائية : محاكاة سنوات التشغيل.
اختبارات قدرة الكسر : التأكد من أن الوحدة يمكن أن تقطع تيارات الأعطال بأمان.
ومن خلال التركيز على هذه المكونات الأساسية وبروتوكولات التحقق الصارمة، فإننا نزود مجتمع الهندسة الكهربائية بالأدوات اللازمة لمستقبل أكثر أمانًا وكفاءة.
