Introducción : El papel fundamental de los disyuntores miniatura (MCB) en la infraestructura eléctrica moderna.

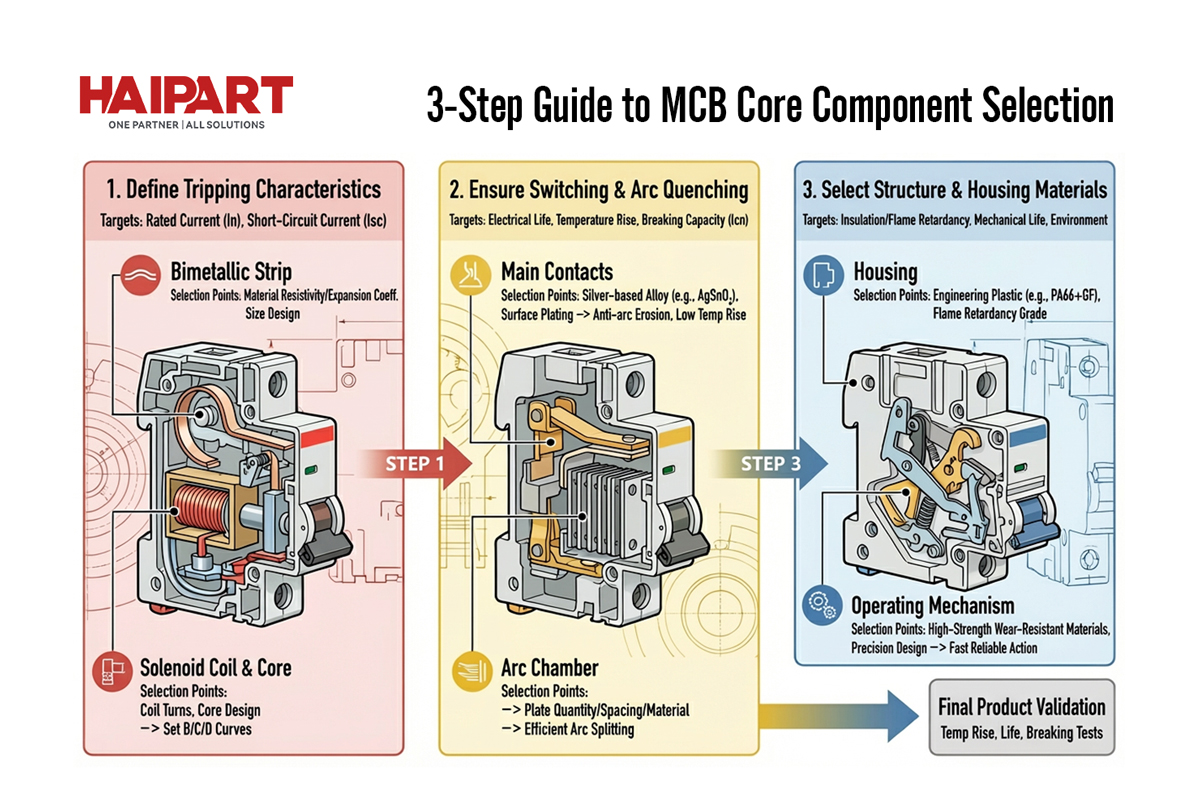

Fase 1: Mecanismos de disparo de precisión : Análisis de la tira bimetálica y la bobina del solenoide.
Fase 2: La ciencia de la interrupción : comprensión de los contactos principales y la dinámica de la cámara de arco.
Fase 3: Integridad estructural : la importancia de la carcasa PA66+GF y la confiabilidad mecánica.
Protocolos de validación : más allá de la selección: pruebas de aumento de temperatura, vida útil y rotura.
Conclusión : Por qué HAIPART es el socio definitivo para soluciones de protección de circuitos.
En el complejo panorama de la ingeniería eléctrica moderna, un disyuntor en miniatura (MCB) es mucho más que un simple interruptor. Es un sistema de seguridad altamente calibrado diseñado para proteger vidas e infraestructuras de la naturaleza volátil de la electricidad. Lograr una protección superior de los circuitos requiere una comprensión profunda de la arquitectura interna. Para garantizar la confiabilidad del sistema y a largo plazo la seguridad , los ingenieros deben mirar más allá de la carcasa externa y evaluar los componentes centrales que definen el rendimiento.
La función principal de un MCB es detectar fallas y desconectar la energía antes de que ocurran daños. Esta 'inteligencia' reside en dos partes críticas: la tira bimetálica y la bobina del solenoide..
La Banda Bimetálica es la encargada de la protección térmica contra sobrecargas. La selección aquí depende de la resistividad del material y del coeficiente de expansión. Un de alta calidad MCB utiliza materiales que responden de manera predecible al calor, lo que garantiza que el dispositivo no realice un 'disparo molesto' pero que siga siendo lo suficientemente sensible como para proteger el aislamiento del cable.
Por el contrario, la bobina y el núcleo del solenoide manejan protección magnética contra cortocircuitos. La precisión de las vueltas de la bobina y el diseño del núcleo determina las curvas de disparo específicas B, C o D. Para aplicaciones industriales, lograr una respuesta rápida e instantánea es vital. Este nivel de ingeniería de precisión es lo que diferencia a un interruptor estándar de un dispositivo de protección de clase mundial.
Cuando ocurre una falla, el MCB debe separar físicamente sus contactos. Aquí es donde se produce el estrés físico más intenso. Los Contactos Principales son el corazón de este proceso. Los rompedores de alto rendimiento utilizan aleaciones a base de plata, como AgSnO2 (óxido de plata y estaño) . Estos materiales se eligen por sus excepcionales propiedades de erosión anti-arco y su capacidad para mantener una baja resistencia de contacto, lo que evita un aumento excesivo de temperatura durante el funcionamiento continuo.
Una vez que los contactos se separan, se forma un arco eléctrico. Gestionar este arco es trabajo de la Cámara del Arco . Un diseño eficaz de la cámara de arco se centra en la cantidad de placas, el espaciado preciso y los materiales especializados para facilitar una división eficiente del arco. Al enfriar y extinguir el arco en milisegundos, la cámara de arco previene daños internos y garantiza una alta capacidad de corte , protegiendo toda la red de distribución de energía .
Incluso el mejor mecanismo interno fallará si no está sostenido por un marco robusto. La carcasa de un moderno MCB debe construirse con plásticos de ingeniería de alta resistencia, normalmente PA66+GF (Poliamida 66 reforzada con fibra de vidrio) . Este material proporciona la retardancia de llama y rigidez mecánica necesarias para soportar las altas presiones generadas durante una interrupción por cortocircuito.
Además, el mecanismo operativo debe diseñarse para que dure mucho tiempo. Las piezas moldeadas con precisión garantizan una acción rápida y confiable cada vez que se gira la palanca. En entornos industriales, donde los equipos están sujetos a vibraciones y estrés ambiental, la vida mecánica de estos componentes es un factor innegociable para la automatización y la seguridad industrial .
En HAIPART , creemos que 'Un socio | Todas las soluciones' es más que un eslogan; es un compromiso con la excelencia en la fabricación . La validación del producto final es el puente entre la teoría y la realidad. Cada MCB debe someterse a pruebas rigurosas, que incluyen:
Pruebas de aumento de temperatura : garantizar que la unidad permanezca fría bajo carga completa.
Pruebas de vida mecánica y eléctrica : Simulación de años de funcionamiento.
Pruebas de capacidad de ruptura : Confirmar que la unidad puede interrumpir de manera segura las corrientes de falla.
Al centrarnos en estos componentes centrales y estrictos protocolos de validación, brindamos a la comunidad de ingeniería eléctrica las herramientas necesarias para un futuro más seguro y eficiente.
