Optimización del rendimiento del ensamblaje de MCB: cómo la precisión de los componentes reduce el costo total de fabricación

En el competitivo mercado de aparatos de bajo voltaje, los fabricantes de equipos originales (OEM) de disyuntores en miniatura (MCB) a menudo se centran en gran medida en la reducción de costos de la lista de materiales (BOM). Sin embargo, los gerentes de planta experimentados conocen una realidad crucial: los conjuntos de componentes más baratos rara vez resultan en el costo total de producción más bajo.

Cuando las líneas de ensamblaje automatizadas enfrentan tiempos de inactividad inesperados, o cuando un lote falla durante las pruebas de control de calidad, la causa raíz con frecuencia se remonta a acumulaciones de tolerancias de subensamblajes. Una variación dimensional tan pequeña como 0,05 mm puede desestabilizar los alimentadores automáticos, alterar la calibración térmica y comprometer los límites de interrupción por cortocircuito.

Comprender cómo la combinación de componentes de alta precisión previene estos costosos cuellos de botella es clave para mejorar el rendimiento en la primera pasada (FPY) y proteger la rentabilidad de la fábrica.

Leyenda: Figura 1: La acumulación de tolerancias de los componentes afecta directamente el rendimiento de la línea de ensamblaje automatizada y la precisión de disparo.

Los tres impulsores de costos ocultos en las líneas de ensamblaje automatizadas de MCB

Los equipos de ensamblaje automatizados de alta velocidad funcionan con tolerancias físicas estrictas. Cuando los conjuntos de componentes carecen de consistencia mecánica, las líneas de fábrica experimentan tres problemas importantes de reducción de costos:

1. Atascos en la línea de montaje por desalineación de piezas estampadas

La moderna robótica pick-and-place y los alimentadores vibratorios dependen de dimensiones físicas exactas.

• El problema: Las variaciones dimensionales en piezas de acero estampadas o carcasas moldeadas provocan atascos de componentes durante la inserción a alta velocidad.

• El costo: paros de línea no planificados, componentes dañados y menor rendimiento de línea por turno.

2. Ciclos de calibración excesivos durante las pruebas térmicas/magnéticas

Según normas como IEC 60898-1 o GB 10963.1 , cada MCB fabricado debe pasar estrictas pruebas de disparo térmico (p. ej., límites de disparo de $1,13Iₙ sin disparo y de 1,45Iₙ).

• El problema: La deflexión bimetálica inconsistente o el bobinado no uniforme obliga a los técnicos a dedicar más tiempo a realizar ajustes manuales o servo durante la calibración.

• El costo: tiempos de ciclo extendidos por martillo, alta tasa de retrabajo y producción de fábrica reducida.

3. Fallas en la prueba de aumento de temperatura debido a la resistencia de contacto

Durante las pruebas de aumento de temperatura estándar, las conexiones eléctricas deben permanecer dentro de límites térmicos estrictos (normalmente ≤ 60 K a 65 K).

• El problema: La mala densidad de soldadura por puntos de aleación de plata (AgSnO₂ o AgNi) crea una resistencia de contacto desigual (>0,5 Ω).

• El costo: Mayor tasa de desperdicio inicial durante las pruebas de límite térmico, desperdiciando directamente valiosos materiales de plata.

Estándares de ingeniería para conjuntos de componentes MCB de precisión

Para superar estos obstáculos en el ensamblaje, los fabricantes de gran volumen necesitan proveedores de componentes capaces de cumplir estrictas tolerancias de ingeniería de subensamblaje:

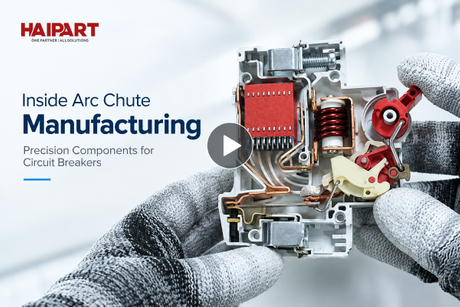

• Rejillas de la cámara de arco: estampadas con una tolerancia de paso de placa de ±0,02 mm para garantizar una división magnética del arco constante y una recogida suave del robot.

• Conjuntos de bobina y bimetal precalibrados: tasas de deflexión térmica optimizadas antes de la entrega, minimizando los pasos de calibración posteriores al ensamblaje para las curvas de disparo B, C y D.

• Sistemas de contacto de aleación de plata: soldadura por puntos automatizada que logra una densidad de unión >99,5 % y mantiene una resistencia de contacto inicial baja y estable (≤0,4 mΩ).

Conclusión: costo total versus precio de lista de materiales

Reducir el costo unitario total requiere pasar de la compra de piezas aisladas y de bajo costo a la integración de conjuntos de componentes compatibles con precisión . Al mantener la estabilidad dimensional y la consistencia eléctrica a nivel de subconjunto, los OEM reducen significativamente los atascos de línea, reducen el retrabajo de calibración y elevan su rendimiento general en la primera pasada.

P1: ¿Cómo afectan las tolerancias de los componentes internos a las líneas de montaje automatizadas de MCB?

R1: Las variaciones dimensionales tan pequeñas como 0,05 mm en acero estampado o piezas moldeadas pueden desalinear los componentes en alimentadores de cuenco vibratorio o en robots de recogida y colocación. Esto provoca atascos en las líneas, tiempos de inactividad no planificados y un rendimiento reducido durante el montaje automatizado.

P2: ¿Por qué la calidad del bimetal afecta los costos de calibración posteriores al ensamblaje?

R2: Las tasas de deflexión térmica inconsistentes en bimetales de baja calidad obligan a los sistemas de prueba automatizados a realizar servoajustes extendidos durante las pruebas de curva de disparo de 1,13 pulgadas y 1,45 pulgadas (IEC 60898-1). Las unidades de bobina bimetálica preemparejadas eliminan los ciclos de calibración excesivos y reducen las tasas de retrabajo.

P3: ¿Qué causa las fallas en las pruebas de aumento de temperatura de MCB durante las auditorías de calidad?

R3: La alta resistencia de contacto causada por la soldadura por puntos desigual de AgSnO₂ o AgNi con aleación de plata es el desencadenante principal. Mantener una resistencia de contacto inicial ≤0,4 mΩ mediante soldadura de alta densidad garantiza un rendimiento térmico estable bajo la corriente nominal.
