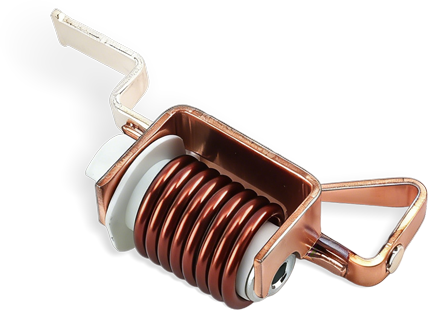

W wyłączniku nadprądowym (MCB) magnetyczna cewka wyzwalająca odgrywa kluczową rolę w natychmiastowym zabezpieczeniu przed zwarciem. Jego konstrukcja wpływa na działanie elektromagnetyczne, oporność elektryczną i parametry cieplne.
Na szczególną uwagę zasługują trzy parametry: liczba zwojów, średnica drutu i rezystancja cewki . Chociaż są ze sobą blisko powiązane, każdy z nich wpływa na cewkę w inny sposób.
W termomagnetycznym wyłączniku różnicowoprądowym magnetyczny mechanizm wyzwalający reaguje na duży prąd. Prąd przepływający przez cewkę wytwarza pole magnetyczne, wytwarzając siłę elektromagnetyczną, która działa na poruszający się żelazny rdzeń lub twornik.
Kiedy siła ta pokona przeciwną siłę mechaniczną, mechanizm uruchamia się i inicjuje proces wyłączania.
Uproszczona zależność to:
Siła magnetomotoryczna ∝ N × I
Gdzie:
N to liczba zwojów cewki.
Ja to prąd płynący przez cewkę.
Ta zależność wyjaśnia, dlaczego liczba obrotów jest ważną zmienną projektową. Jednakże rzeczywisty próg zadziałania zależy również od obwodu magnetycznego, szczeliny powietrznej, siły sprężyny, geometrii elementu, strumienia upływu i tolerancji produkcyjnych.
Liczba obrotów jest zatem ważnym czynnikiem, ale nie jedynym czynnikiem determinującym wydajność gotowego MCB.
Gdy warunki magnetyczne i mechaniczne pozostają porównywalne, zwiększenie liczby zwojów może zwiększyć siłę magnetomotoryczną generowaną przy danym prądzie. Może to mieć wpływ na prąd, przy którym uruchamia się mechanizm magnetyczny.
Zmniejszenie liczby zwojów zmienia również zależność między prądem a siłą magnetyczną.
Zależności tej nie należy jednak traktować jako uniwersalnej reguły liniowej. Nasycenie magnetyczne, geometria szczeliny powietrznej, charakterystyka sprężyny i różnice produkcyjne mogą mieć wpływ na rzeczywiste zachowanie wyzwalające.
Celem inżynierii nie jest po prostu maksymalizacja lub minimalizacja liczby zwojów. Ma on na celu osiągnięcie wymaganych charakterystyk wyłączania bezzwłocznego przy zachowaniu niezawodnej pracy w zamierzonych warunkach elektrycznych i mechanicznych.

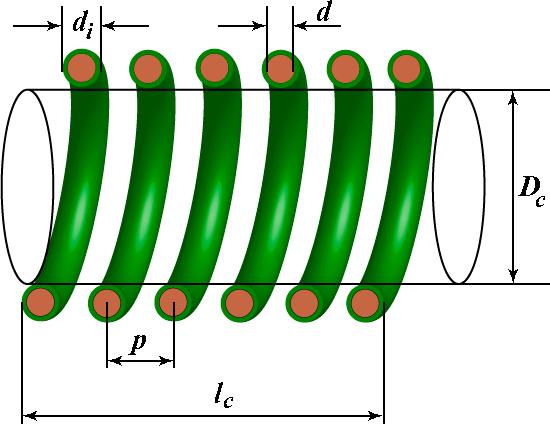

Średnica drutu wpływa na rezystancję przewodu, wytwarzanie ciepła i ilość wymaganej przestrzeni na uzwojenie.
Dla danego materiału przewodnika i długości drutu rezystancję opisuje się w przybliżeniu wzorem:
R = ρ × L / A
Gdzie:
R to rezystancja przewodnika.
ρ jest opornością elektryczną materiału przewodnika.
L to długość przewodu.
A jest polem przekroju poprzecznego przewodnika.
Większy przekrój poprzeczny drutu generalnie zmniejsza rezystancję prądu stałego przy tym samym materiale i długości przewodu. Może to pomóc w zmniejszeniu nagrzewania rezystancyjnego w porównywalnych warunkach prądu i pracy.
Jednak grubszy drut zajmuje więcej miejsca. W ustalonym oknie uzwojenia może to ograniczyć liczbę zwojów, które można obsłużyć.
Cieńszy drut może zapewnić większą elastyczność uzwojenia, ale generalnie ma wyższą rezystancję przy równoważnej długości przewodu.
Dlatego należy wziąć pod uwagę średnicę drutu, liczbę zwojów, wymagania dotyczące izolacji, ograniczenia przestrzeni uzwojenia i wydajność cieplną.
Na rezystancję cewki wpływa materiał przewodnika, długość drutu, pole przekroju poprzecznego i temperatura.
Ponieważ liczba zwojów wpływa na całkowitą długość drutu, zmiana liczby zwojów może również zmienić rezystancję cewki. Średnica drutu wywiera kolejny ważny wpływ poprzez wpływ na pole przekroju poprzecznego przewodu.
Dlatego też rezystancji nie należy optymalizować w izolacji.
Niższa rezystancja nie gwarantuje automatycznie prawidłowego progu zadziałania bezzwłocznego. Podobnie większa liczba zwojów niekoniecznie oznacza lepszą ogólną ochronę.
Cewkę należy oceniać jako część kompletnego układu elektromagnetycznego i mechanicznego.
W badaniu przeprowadzonym w 2025 r. przez Genga Likai i współautorów, opublikowanym w Electric Drive , zbadano konstrukcję natychmiastowego prądu wyzwalającego w wyłącznikach automatycznych.
W badaniu podkreślono znaczenie łączenia analizy teoretycznej z testowaniem prototypów. W praktycznych projektach same obliczenia elektromagnetyczne mogą nie uwzględniać wszystkich wpływów upływu magnetycznego, właściwości mechanicznych i tolerancji produkcyjnych.
Testowanie prototypu pomaga inżynierom ocenić, czy rzeczywiste zachowanie podczas wyłączania jest zgodne z oczekiwaniami projektowymi. W zależności od produktu i obowiązujących wymagań walidacja może również obejmować pomiary rezystancji, badanie wzrostu temperatury i sprawdzenie charakterystyki natychmiastowego wyłączania.
Wyniki jednego prototypu należy interpretować w kontekście jego specyficznych warunków projektowych i testowych. Nie należy ich automatycznie uogólniać na każdą platformę MCB.
Projektując lub zaopatrując się w cewkę wyzwalającą MCB, inżynierowie powinni wziąć pod uwagę łącznie kilka czynników:
Natychmiastowe wyłączenie: Czy mechanizm działa w wymaganym zakresie prądu?
Wydajność cieplna: Czy wzrost temperatury jest akceptowalny w określonych warunkach?
Przestrzeń uzwojenia: Czy wybrana średnica drutu i liczba zwojów mieszczą się w dostępnym oknie cewki?
Opór elektryczny: Czy opór jest zgodny z zamierzonymi wymaganiami elektrycznymi i produkcyjnymi?
Spójność produkcji: czy można zachować geometrię uzwojenia, połączenia i właściwości elektryczne w całej partii produkcyjnej?
Walidacja projektu: Czy pomiary prototypu potwierdzają obliczenia projektowe i wymaganą wydajność wyłącznika?
Udany projekt równoważy te czynniki, zamiast optymalizować pojedynczy parametr.
Liczba zwojów, średnica drutu i rezystancja cewki to wzajemnie powiązane zmienne w konstrukcji magnetycznej cewki wyzwalającej MCB, ale każdy z nich pełni inną rolę inżynierską.
Liczba obrotów wpływa na siłę magnetomotoryczną. Średnica drutu wpływa na rezystancję przewodu i wymagania dotyczące przestrzeni uzwojenia. Rezystancja cewki odzwierciedla geometrię przewodu, materiał i temperaturę.
Dla producentów wyłączników wyzwaniem jest zrównoważenie zachowania przy wyzwalaniu natychmiastowym, wydajności cieplnej, dostępnej przestrzeni i spójności produkcyjnej, a następnie walidacja projektu poprzez odpowiednie testy.
W HAIPART zrozumienie związku między konstrukcją komponentów a działaniem wyłącznika jest ważną częścią wspierania niezawodnej ochrony obwodów niskiego napięcia
