Warum löst Ihr Leistungsschalter aus, obwohl KEINE Überlastung vorliegt?

Einführung

In der Welt der elektrischen Niederspannungsgeräte ist die thermische Auslöseeinheit der unbesungene Held des Stromkreisschutzes. Die Aufgabe besteht darin, Geräte vor anhaltenden Überstrombedingungen zu schützen. Ihre Zuverlässigkeit ist der schmale Grat zwischen Betriebskontinuität und kostspieligen Ausfallzeiten. Viele Ingenieure sind jedoch immer wieder mit der Frustration konfrontiert: lästiges Auslösen . Dieses Phänomen, das häufig eher durch Umgebungsschwankungen als durch tatsächliche elektrische Fehler verursacht wird, kann eine Produktionslinie lahmlegen. zu verstehen, wie ein hochwertiger thermischer Auslöser funktioniert und wie wichtig die Temperaturkompensation ist. Für jedes moderne industrielle Stromverteilungssystem ist es wichtig

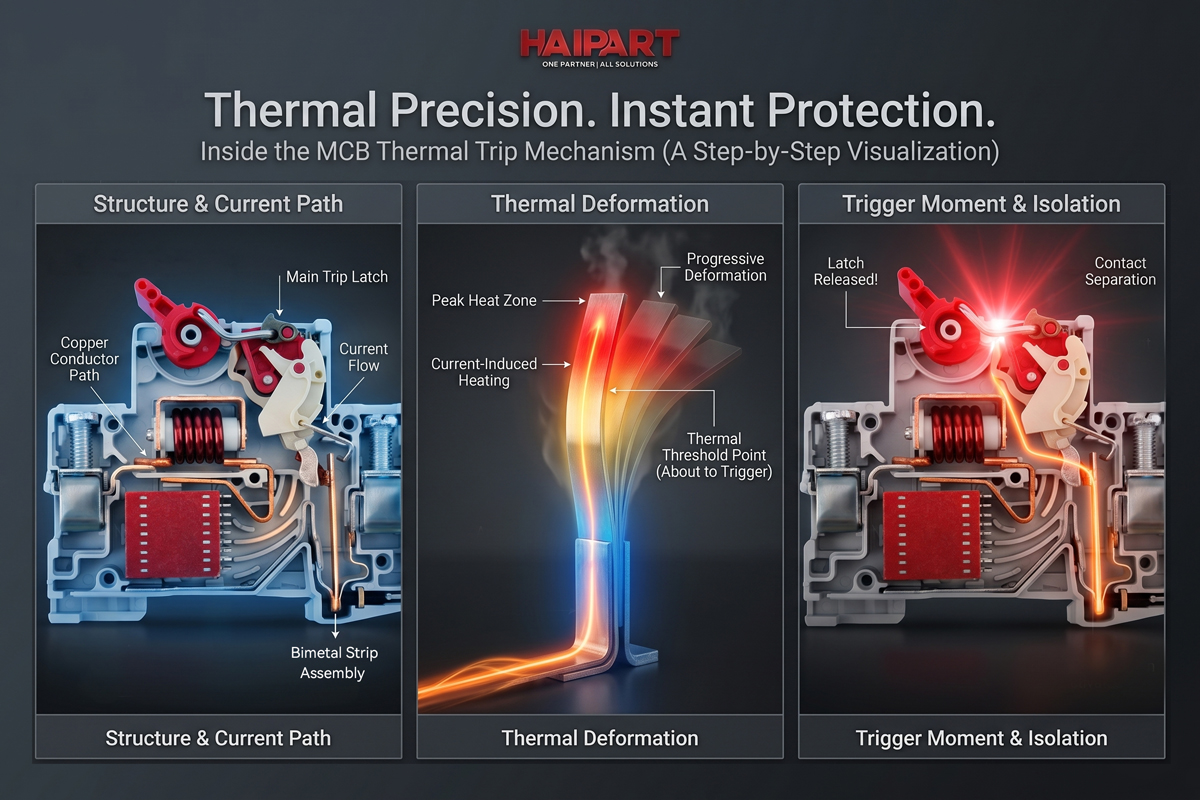

Wie eine thermische Auslöseeinheit funktioniert: Die Wissenschaft des Schutzes

Eine thermische Auslöseeinheit funktioniert nach einem einfachen, aber eleganten physikalischen Prinzip: der ungleichen Ausdehnung von Metallen. Im Inneren des Geräts fungiert ein Bimetallstreifen als Sensorelement. Wenn Strom durch den Leistungsschalter fließt, erzeugt er Wärme. Unter normalen Belastungsbedingungen reicht die Wärme nicht aus, um das Band deutlich zu verformen.

Tritt jedoch ein Überlastungsschutzszenario auf, d. h. der Strom übersteigt für eine bestimmte Dauer den Nennwert, führt die Hitze dazu, dass sich die beiden Metalle im Band unterschiedlich schnell ausdehnen. Diese physische Biegung löst schließlich die mechanische Verriegelung aus und löst den Leistungsschalter aus. Diese „Umkehrzeitcharakteristik“ stellt sicher, dass leichte, kurzzeitige Überspannungen nicht zu einer Auslösung führen, während anhaltende Überlastungen sicher abgeschaltet werden.

Die Herausforderung der Umgebungstemperatur und lästigen Auslösungen

Das Hauptproblem für die meisten Industriekunden besteht darin, dass es sich bei einer thermischen Auslöseeinheit im Wesentlichen um ein wärmeempfindliches Gerät handelt. In vielen industriellen Umgebungen kann die „Umgebungstemperatur“ im Inneren eines Schaltschranks stark schwanken. Ganz gleich, ob es sich um einen sengenden Sommertag in einer Anlage in der Wüste oder um die konzentrierte Hitze einer Serverfarm mit hoher Dichte handelt: Die externe Wärme addiert sich zu der durch den Strom erzeugten internen Wärme.

Ohne fortschrittliche Technik könnte eine standardmäßige thermische Auslöseeinheit vorzeitig auslösen, da die Umgebung den Bimetallstreifen bereits vorgewärmt hat. Dies wird als bezeichnet Fehlauslösung . Für einen Facility Manager führt jede „falsche“ Fahrt zu Umsatzeinbußen, Arbeitsausfall und potenziellen Schäden an empfindlichen Maschinen, die eine ordnungsgemäße Abschaltung erfordern.

Die HAIPART-Lösung: Präzise Temperaturkompensation

Bei HAIPART sind wir uns bewusst, dass ein echter Überlastschutz unabhängig vom Klima konsistent sein muss. Unsere neueste Reihe thermischer Auslöser umfasst die Präzisionstemperaturkompensationstechnologie . Durch das Hinzufügen eines sekundären, nicht stromführenden Bimetallstreifens, der nur auf die Umgebungstemperatur reagiert, „kompensieren“ wir die Umgebungswärme effektiv.

Dadurch wird sichergestellt, dass der Leistungsschalter nur auf die tatsächlich von der elektrischen Last erzeugte Wärmeenergie reagiert. Unabhängig davon, ob Ihre Ausrüstung bei betrieben wird -5^circ ext{C}$ oder $+40^circ ext{C}$ , behält die thermische Auslöseeinheit ihre kalibrierte Auslösekurve bei. Diese Leistungsschalterleistung unterscheidet professionelle Industriekomponenten von generischen Alternativen.

Auswahl des richtigen Schutzes für Ihr System

Beim Durchblättern unseres Katalogs unter www.haipart.com : Bei der Auswahl der richtigen thermischen Auslöseeinheit geht es um mehr als nur um die Anpassung an die aktuelle Nennleistung. Bedenken Sie Folgendes:

1. Auslöseklasse: Erfordert Ihre Last (z. B. ein Motor mit hoher Trägheit) einen Schutz der Klasse 10 oder 20?

2. Einstellbare Einstellungen: Unsere Geräte bieten einstellbare Stromregler zur Feinabstimmung des Schutzes an Ihre spezifischen Motor- oder Transformatoranforderungen.

3. Umweltverträglichkeit: Stellen Sie sicher, dass das Gehäuse und der interne Mechanismus für die Staub- und Vibrationsbelastung Ihrer spezifischen Branche ausgelegt sind.

Abschluss

Eine thermische Auslöseeinheit ist nicht nur eine Ware; Es handelt sich um eine präzisionsgefertigte Sicherheitsvorrichtung. Durch die Priorisierung von Temperaturkompensation und hochwertiger Materialwissenschaft hilft HAIPART globalen Industrien dabei, die versteckten Kosten von Fehlauslösungen zu eliminieren . Wenn Sie heute in einen erstklassigen Überlastschutz investieren , stellen Sie die Langlebigkeit Ihrer elektrischen Infrastruktur und die Effizienz Ihres Betriebs sicher.

Weitere technische Spezifikationen und hochauflösende 3D-Visualisierungen unserer Leistungsschalterkomponenten finden Sie auf der von HAIPART . offiziellen Website
