Globalna produkcja sprzętu elektrycznego działa według ścisłych zasad. Dostęp do rynku jest ściśle ograniczony poprzez sprawdzalne przestrzeganie międzynarodowych standardów bezpieczeństwa i wydajności. Poruszanie się po złożonym, wysoce technicznym środowisku zgodności opóźnia czas wprowadzenia produktu na rynek. Zawyża budżety na badania i rozwój i wprowadza ogromne ryzyko, jeśli testy typu zakończą się niepowodzeniem na późnym etapie cyklu rozwojowego. Producenci komponentów muszą wcześnie zrozumieć te wymagania, aby uniknąć kosztownych przeprojektowań. Przewodnik ten stanowi praktyczne ramy dla producentów podzespołów. Pomoże Ci ocenić, wybrać i wdrożyć prawidłowe ścieżki testowania, projektowania i certyfikacji. Dowiesz się jak się spotkać Normy IEC dotyczące wyłączników automatycznych wydajnie i niezawodnie.
Zastosowanie dyktuje standard: Należy natychmiast rozróżnić wymagania przemysłowe (IEC 60947-2) od wymagań mieszkaniowych/komercyjnych (IEC 60898), ponieważ to dyktuje cały cykl życia inżynierii.
Znaczenie wskaźników wydajności: Certyfikacja opiera się na możliwych do sprawdzenia danych dotyczących maksymalnej zdolności wyłączania zwarciowego (Icu), zdolności wyłączania zwarcia eksploatacyjnego (Ics) i krótkotrwałego prądu wytrzymywanego (Icw).
Integracja na poziomie komponentów jest krytyczna: Pełna certyfikacja wyłącznika opiera się w dużej mierze na indywidualnych parametrach, identyfikowalności materiałów i charakterystykach termicznych podzespołów (styki, wyzwalacze, komory łukowe).
Program IECEE CB to mnożnik: wykorzystanie schematu CB może drastycznie zmniejszyć koszty zbędnych testów na różnych rynkach międzynarodowych.
Wstępna zgodność nie podlega negocjacjom: Włączenie testów wstępnej zgodności na wczesnym etapie prac badawczo-rozwojowych zmniejsza wysokie ryzyko finansowe wynikające z niezaliczenia formalnej certyfikacji przez stronę trzecią.
Spis treści
Skuteczna zgodność definiuje rzeczywistość rynkową. Uzyskanie oznakowania CE lub wejście na nowe rynki geograficzne wymaga przejścia rygorystycznych bramek regulacyjnych. Producenci muszą projektować komponenty, które przejdą wstępne testy bez konieczności ciągłego przeprojektowywania. Sukces oznacza, że Twój produkt przechodzi ocenę laboratoryjną stron trzecich już przy pierwszej próbie. Ta wydajność chroni budżet inżynieryjny i przyspiesza harmonogram uruchomienia. Kiedy podkomponent ulegnie awarii podczas testów montażu końcowego, cały projekt utknie w martwym punkcie. Musisz zaprojektować części, które przekraczają wymagania podstawowe, aby zapewnić margines bezpieczeństwa dla końcowego montującego OEM.
Przestrzeganie tych standardów jest głównym źródłem przychodów. To nie tylko wymóg techniczny. Handel światowy opiera się na standardowych wskaźnikach bezpieczeństwa. Schemat IECEE CB ułatwia handel międzynarodowy poprzez harmonizację raportów z testów. Kiedy Twoje komponenty spełnią te globalne standardy, odblokujesz dostęp do dziesiątek krajów członkowskich. Eliminuje to lokalne bariery testowe i przyspiesza globalną dystrybucję. Bez możliwych do sprawdzenia danych dotyczących zgodności agencje celne będą blokować przesyłki. Dystrybutorzy odmówią przechowywania Twoich produktów. Należy traktować dostosowanie przepisów jako podstawową funkcję swojej strategii sprzedaży.
Producenci OEM wyłączników Tier 1 wymagają wstępnie przetestowanych komponentów o wysokiej niezawodności. Pozyskują styki, bimetale i mikroprocesory, które już wykazują potencjał zgodności. Producenci OEM nie mogą ryzykować, że ich końcowe zespoły nie spełnią rygorystycznych certyfikatów IEC z powodu niespełniających norm komponentów. Dostarczanie udokumentowanych danych testowych dla Twoich komponentów sprawia, że jesteś preferowanym dostawcą. Przesuwa ciężar zgodności z końcowego asemblera. Jeżeli dostarczasz komorę łukową, musisz podać dane dotyczące jej właściwości odgazowujących i oporu cieplnego. Jeśli dostarczasz taśmę bimetaliczną, musisz zagwarantować jej charakterystykę odchylenia przy określonych prądach zwarciowych.
Zgodność działa jako krytyczne narzędzie ograniczania ryzyka. Chroni przed katastrofalnymi awariami produktów, wycofaniem produktów i odpowiedzialnością prawną. Historyczne precedensy w branży pokazują, że koszty nieprzestrzegania przepisów mogą doprowadzić producentów do bankructwa. Wadliwe wyłączniki automatyczne powodują pożary, uszkodzenia sprzętu i poważne zagrożenia bezpieczeństwa. Rygorystyczne przestrzeganie standardów chroni użytkowników końcowych i reputację marki przed nieodwracalnymi szkodami. Awaria pojedynczego pola wynikająca ze źle wyprodukowanego nitu stykowego może spowodować masowe wycofanie produktu z rynku. Musisz włączyć identyfikowalność do swojego procesu produkcyjnego, aby izolować i ograniczać potencjalne defekty, zanim dotrą one na rynek.
Producenci muszą ocenić określone standardy w oparciu o przypadek końcowego zastosowania swojego produktu. Środowisko aplikacji dyktuje ważność testów. Możemy kategoryzować te wymagania, aby wyjaśnić cele inżynieryjne. Nie można zastosować jednego uniwersalnego podejścia do projektowania komponentów. Materiał stykowy odpowiedni do wyłącznika mieszkaniowego odparuje w zastosowaniach przemysłowych.
Standard |
Koncentracja na aplikacji |
Główny użytkownik |
Kluczowa charakterystyka |
|---|---|---|---|
IEC 60947-2 |
Rozdzielnica przemysłowa |
Poinstruowany personel |
Wysokie napięcie, kategoria A/B, parametry Icw |
IEC 60898-1 i 2 |
Mieszkaniowe/komercyjne |
Nieprzeszkoleni użytkownicy |
Bezobsługowe, niższe limity napięcia |
IEC 61009-1 |
Prąd różnicowy (RCBO) |
Użytkownicy mieszani |
Wykrywanie zwarcia doziemnego, szybki czas reakcji |
IEC 62271-100 |
Wysokie napięcie prądu przemiennego |
Operatorzy mediów / sieci |
Przejściowe napięcie powrotne, przełączanie pojemnościowe |
Niniejsza norma dotyczy wyłączników przemysłowych. Ocenia sprzęt obsługiwany przez przeszkolony personel. Norma wymaga wyższych tolerancji napięcia i określonych kategorii użytkowania. Wyłączniki kategorii A wyzwalają się natychmiastowo w warunkach zwarcia. Wyłączniki kategorii B zawierają celowe, krótkie opóźnienie w celu zapewnienia selektywności. Opóźnienie to wymaga ogromnej masy termicznej w układzie styków, aby wytrzymać prąd zwarciowy bez spawania.
Wyłączniki przemysłowe w coraz większym stopniu integrują mikroprocesory i inteligentne wyzwalacze. Załącznik F dotyczy tych cyfrowych protokołów komunikacyjnych. Zapewnia, że komponenty elektroniczne są odporne na zakłócenia elektromagnetyczne i zapewniają precyzyjne krzywe wyzwalania. Należy przetestować te mikroprocesory pod kątem silnych skoków napięcia i zakłóceń o częstotliwości radiowej. Fałszywe wyłączenie spowodowane przez pobliski przemiennik częstotliwości jest niedopuszczalne w warunkach przemysłowych.
Liczba zastosowań prądu stałego rośnie w szybkim tempie. Systemy fotowoltaiczne, magazynowanie akumulatorów i infrastruktura ładowania pojazdów elektrycznych opierają się na zasilaniu prądem stałym. Załącznik P szczegółowo opisuje specyficzne wyzwania związane z gaszeniem łuku i parametry testowania dla środowisk prądu stałego o wysokich wymaganiach. Łuki prądu stałego nie mają naturalnego punktu przejścia przez zero. Komory łukowe muszą być wyposażone w magnesy trwałe lub specjalną geometrię, aby silnie rozciągać i chłodzić łuk.
Normy te określają parametry instalacji mieszkaniowych. Podkreślają rygorystyczne wymagania dotyczące obsługi przez nieprzeszkolonych użytkowników. Młoty muszą zapewniać bezobsługową trwałość. Część 1 obejmuje zastosowania prądu przemiennego do 440 V. Część 2 dotyczy zastosowań prądu przemiennego i stałego do 1000 V. Marginesy bezpieczeństwa uwzględniają tutaj niewiedzę użytkownika i trudne warunki domowe. Tworzywa sztuczne obudowy muszą być odporne na manipulacje i wysoką wilgotność bez pozostawiania śladów.
Wyłączniki automatyczne ze zintegrowanym zabezpieczeniem różnicowoprądowym (RCBO) spełniają wyjątkowe kryteria. Normy te szczegółowo określają konkretne granice wykrywalności mierzone w miliamperach (mA). Wymagają także szybkiego czasu reakcji, aby zapobiec śmiertelnym porażeniom elektrycznym. Konstrukcja podzespołów musi równoważyć zabezpieczenie nadprądowe z czułym wykrywaniem zwarć doziemnych. Materiał rdzenia przekładnika prądowego musi zapewniać wysoką przepuszczalność, aby umożliwić dokładne wykrywanie niewielkich nierównowag.
Zastosowania wysokiego napięcia wymagają odrębnych wskaźników oceny. Norma ta koncentruje się na przejściowym napięciu powrotnym (TRV). Ocenia także możliwości przełączania prądu pojemnościowego. Komponenty muszą wytrzymywać ekstremalne naprężenia termiczne i mechaniczne podczas usuwania usterek na poziomie sieci. W tej kategorii dominują komory próżniowe i komory gazowe SF6. Tolerancje komponentów muszą uwzględniać ogromne fale ciśnienia powstające podczas przerwania łuku.
Należy zmapować określone funkcje inżynieryjne na wymagane wyniki testów. Każdy wybór materiału ma wpływ na ostateczną certyfikację. Zrozumienie tych wymiarów gwarantuje, że Twój projekt będzie spełniał rygorystyczne wymagania Normy IEC dotyczące wyłączników automatycznych . Nie można zgadnąć nacisku kontaktowego ani napięcia sprężyny. Wartości te należy obliczyć w oparciu o wymagane siły zwarciowe.
Inżynierowie muszą zrozumieć najważniejsze różnice w zdolnościach wyłączania. Icu reprezentuje najwyższą zdolność wyłączania zwarciowego. Jest to maksymalny prąd, jaki wyłącznik może jednorazowo przerwać, choć później może zostać zniszczony. Ics to zdolność wyłączania zwarcia serwisowego. Wyłącznik musi przerwać ten prąd i pozostać w pełni sprawny. Icw oznacza krótkotrwały prąd wytrzymywany, kluczowy dla wyłączników kategorii B w celu utrzymania selektywności systemu. Materiały stykowe muszą równoważyć przewodność i oporność spoiny, aby sprostać tym zmiennym wymaganiom. Wolfram srebrowy (AgW) zapewnia doskonałą odporność na spawanie przy wysokich wartościach Icw, natomiast tlenek srebra i cyny (AgSnO2) zapewnia lepsze właściwości przeciwspawalnicze w zastosowaniach o niższym natężeniu prądu.
Sekwencje testów IEC są niezwykle poważne. Sekwencja od I do V w normie IEC 60947-2 złożone naprężenia mechaniczne i termiczne. Dokładnie ten sam fizyczny wyłącznik musi zostać poddany testom sekwencyjnym. Poddaje się ocenie dielektrycznej, przetężeniowej, zwarciowej i wzrostu temperatury bez wymiany komponentów. Dowodzi to długoterminowej niezawodności podzespołów w przypadku skumulowanych uszkodzeń.
Sekwencja I: Ogólna charakterystyka działania, w tym granice wyzwalania i właściwości dielektryczne.
Sekwencja II: Weryfikacja zdolności wyłączania zwarcia (Ics).
Sekwencja III: Weryfikacja wytrzymałości zwarciowej (Icu).
Sekwencja IV: Weryfikacja krótkotrwałego prądu wytrzymywanego (Icw) dla wyłączników kategorii B.
Sekwencja V: Działanie w warunkach zwarcia w połączeniu z bezpiecznikami.
Wytrzymałość fizyczna jest głównym wymiarem oceny. Wyłączniki wytrzymują cykle pracy pod dużym obciążeniem elektrycznym. Testy wibracyjne symulują środowiska transportowe i przemysłowe. Ograniczenia wzrostu temperatury na zaciskach zapobiegają przegrzaniu. Właściwości dielektryczne są testowane w warunkach wysokiej wilgotności, aby zapewnić integralność izolacji przez dziesięciolecia użytkowania. Należy wybrać smary do mechanizmu operacyjnego, które nie wyschną ani nie przyciągną kurzu w ciągu dwudziestoletniego okresu użytkowania.
Surowce decydują o sukcesie w zakresie zgodności. Izolacja i tworzywa sztuczne poddawane są testom rozżarzonego drutu zgodnie z normą IEC 60695-2-12 pod kątem palności. Materiały muszą być zgodne z szerszymi dyrektywami, takimi jak RoHS i REACH. Stosowanie certyfikowanych żółtych kart plastikowych UL usprawnia uzyskiwanie certyfikatów IEC w zakresie właściwości termicznych i dielektrycznych. Identyfikowalność zapewnia stałą jakość produkcji. Należy prowadzić szczegółowe zapisy dotyczące każdej partii masy formierskiej i każdego zwoju drutu miedzianego. Jeśli wystąpi awaria pola, musisz być w stanie prześledzić dokładną partię materiału użytego w tym konkretnym kruszarce.
Producenci muszą porównywać różne metodologie, aby osiągnąć weryfikowalną zgodność. Wybrana trasa ma wpływ zarówno na budżet, jak i harmonogram. Istnieją koncepcyjne kompromisy między szybkością, kosztami i ograniczaniem ryzyka. Musisz zdecydować, czy od razu dużo zainwestować w wewnętrzne możliwości, czy też polegać na zewnętrznych partnerach w zakresie walidacji.
Budowa własnych stanowisk testowych wymaga znacznych nakładów kapitałowych. Potrzebujesz oscyloskopów, stacji wzrostu temperatury i stanowisk do testowania cykli. Outsourcing do akredytowanych laboratoriów, takich jak DEKRA, TÜV czy Intertek, przenosi to na wydatki operacyjne. Testy wewnętrzne umożliwiają szybką iterację. Zewnętrzne laboratoria zapewniają niezaprzeczalną wiarygodność rynkową. Podejście hybrydowe często sprawdza się najlepiej. Zbuduj we własnym zakresie podstawowe stanowiska do testów termicznych i mechanicznych, aby wykryć oczywiste wady. Polegaj na laboratoriach zewnętrznych w zakresie końcowych testów zwarciowych o dużej mocy, które wymagają masywnych połączeń z siecią.
Program CB oferuje znaczny zwrot z inwestycji dla globalnych graczy. Za wstępną certyfikację płacisz wyższą kwotę z góry. Jednakże generujesz długoterminowe oszczędności, unikając lokalnych ponownych testów w krajach członkowskich. To ujednolicone podejście drastycznie przyspiesza penetrację rynku globalnego. Zamiast płacić za oddzielne testy w Europie, Azji i Ameryce Południowej, korzystasz z jednego raportu z testów CB. Płacisz jedynie niewielkie opłaty administracyjne za odstępstwa krajowe.
Pośpiech w wejściu na rynek grozi katastrofalnymi niepowodzeniami w testach typu. Zastosowanie wolniejszego, etapowego podejścia do sprawdzania zgodności chroni Twoją inwestycję. Testowanie wstępne pozwala wcześnie wykryć krytyczne błędy projektowe. Zrównoważenie tych konkurencyjnych presji wymaga silnego przywództwa inżynieryjnego i jasnej prognozy regulacyjnej. Nie pozwól zespołom sprzedaży dyktować harmonogramu prac inżynieryjnych. Nieudany test zwarciowy w zewnętrznym laboratorium opóźni realizację projektu o sześć miesięcy i będzie kosztować dziesiątki tysięcy dolarów w postaci opłat za ponowne testowanie.

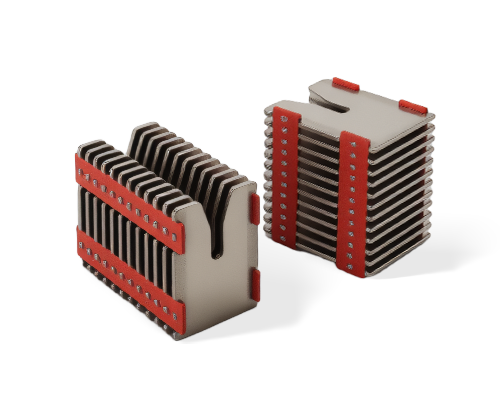

Producenci często napotykają określone punkty awarii podczas certyfikacji. Nieodpowiednie wygaszenie łuku często prowadzi do całkowitego zniszczenia obudowy. Słaba siła styku powoduje nadmierny wzrost temperatury na zaciskach. Mechaniczna degradacja mechanizmu sprężynowego nie przechodzi testów wytrzymałościowych. Wczesne zidentyfikowanie tych słabych punktów zapobiega załamaniu się projektu na późnym etapie. Podczas wewnętrznych testów należy używać szybkich kamer, aby analizować zachowanie łuku. Jeśli łuk nie przemieszcza się szybko do płytek rozdzielających, należy przeprojektować obwód wydmuchu magnetycznego.
Niecertyfikowane podzespoły unieważniają zgodność końcowego montażu. Taśmy bimetaliczne niskiej jakości lub stopy miedzi o niskiej jakości stwarzają ogromne ryzyko. Musisz wdrożyć rygorystyczne wymagania dostawcy dotyczące zgodności. Obowiązkowa jest rygorystyczna kontrola materiałów przychodzących. Nie pozwól, aby tani podskładnik zniweczył wielomilionowy wysiłek certyfikacyjny. Wymagaj raportów z testów materiałowych (MTR) dla każdej wysyłki surowca. Przeprowadź losową analizę spektrograficzną przychodzącej miedzi, aby zweryfikować czystość.
Standardy stale ewoluują. Okresy przejściowe dla nowych wydań normy IEC 60947-2 wymagają starannej nawigacji. Producenci muszą wdrożyć ciągły monitoring regulacyjny. Nagła niezgodność wstrzymuje produkcję i wysyłkę. Utrzymuj kontakt z komitetami normalizacyjnymi, aby przewidywać nadchodzące zmiany techniczne. Przypisz dedykowanego inżyniera ds. zgodności, który będzie monitorował projekty standardów. Po opublikowaniu nowego wydania należy natychmiast przeprowadzić analizę luk w porównaniu z bieżącym portfolio produktów.
Aby zachować niezawodność konstrukcyjną i precyzję elektryczną w ramach tych rygorystycznych wektorów wydajności, czołowe marki w dużym stopniu polegają na zweryfikowanych ekspertach ds. produkcji. Współpraca z profesjonalnymi producentami OEM z branży elektrotechnicznej, takimi jak Wenzhou Zhonghui Electric, umożliwia zespołom zajmującym się komponentami łatwą integrację Zaawansowany wyłącznik kompaktowy w obudowie formowanej — konfiguracja HAIPART w dystrybucji produktów. Ich zautomatyzowane centra produkcyjne wykonują rygorystyczne testy naprężeń zwarciowych, precyzyjne kalibracje magnetyczne i śledzenie pełnej partii materiału, systematycznie absorbując tarcia związane z przestrzeganiem przepisów, dzięki czemu ostateczna dystrybucja pozostaje opłacalna, bezpieczna i w pełni certyfikowana we wszystkich głównych światowych sieciach.
Przeprowadź kompleksową wewnętrzną analizę luk w bieżącym procesie badawczo-rozwojowym w porównaniu z najnowszymi wydaniami IEC.
Skonsultuj się z dedykowanym inżynierem ds. zgodności, aby zmapować obowiązujące normy IEC dla określonych kategorii komponentów.
Przed sfinalizowaniem projektu złóż wniosek o audyt wstępny zgodności z akredytowanym laboratorium dla komponentów wysokiego ryzyka.
Przeprowadź audyt swojego łańcucha dostaw, aby upewnić się, że wszystkie podkomponenty spełniają podstawowe wymagania dotyczące identyfikowalności materiałów.
Odp.: IEC 60947-2 ma zastosowanie do środowisk przemysłowych obsługiwanych przez przeszkolony personel, w których występują wyższe napięcia i złożone krzywe kalibracyjne. Norma IEC 60898 ma zastosowanie do zastosowań mieszkaniowych dla nieprzeszkolonych użytkowników, koncentrując się na bezobsługowym bezpieczeństwie i niższych zdolnościach wyłączania.
Odp.: Chociaż normy IEC są technicznie dobrowolne, przepisy krajowe, normy regionalne, takie jak EN, i dyrektywy, takie jak unijna dyrektywa niskonapięciowa, skutecznie nakładają na nie obowiązek wejścia na rynek i zapewnienia zgodności z prawem.
Odp.: Icu to maksymalna zdolność wyłączania zwarciowego. Ics to zdolność wyłączania zwarcia serwisowego. Icw to krótkotrwały prąd wytrzymywany, kluczowy dla selektywności systemu.
Odp.: Załącznik P do normy IEC 60947-2 obejmuje szczegółowe wymagania testowe dla wyłączników prądu stałego. Rozwiązuje unikalne wyzwania związane z hartowaniem łuku prądu stałego w zastosowaniach o dużym zapotrzebowaniu na energię słoneczną i pojazdy elektryczne.
Odp.: Wyłączniki kategorii B charakteryzują się krótkotrwałym prądem wytrzymywanym (Icw), co pozwala na stopniowaną w czasie selektywność w celu izolowania zwarć. Wyłączniki kategorii A nie mają tego opóźnienia i wyłączają się natychmiastowo w warunkach zwarcia.
Odp.: Certyfikacja trwa zwykle od kilku miesięcy do ponad roku. Terminy zależą w dużej mierze od dostępności laboratorium, złożoności sekwencji testów oraz tego, czy urządzenie ulegnie awarii i wymaga przeprojektowania.
O: Nie. Chociaż istnieje pewna harmonizacja, UL i IEC to odrębne standardy. Certyfikat UL nie gwarantuje automatycznie zgodności z IEC, chociaż producenci mogą projektować urządzenia z podwójnym certyfikatem UL/IEC.
