Wyjaśnienie zabezpieczenia nadprądowego: w jaki sposób wyłączniki automatyczne chronią układ elektryczny

Energia elektryczna napędza nasz świat, ale pozostaje dziką siłą, która wymaga ciągłego utrzymywania na uwięzi. Bez odpowiedniej kontroli zwykły wzrost napięcia może przerodzić się w katastrofę. W tym miejscu z pomocą przychodzi zabezpieczenie nadprądowe. W tym przewodniku opisano, jak działają wyłączniki automatyczne — cisi strażnicy infrastruktury — i dlaczego jakość wewnętrznych części wyłączników nadprądowych decyduje o tym, czy budynek pozostanie bezpieczny, czy też będzie narażony na ryzyko pożaru.

Wprowadzenie: Krytyczna potrzeba zabezpieczenia nadprądowego

Każdy obwód elektryczny ma swoje ograniczenia. Kiedy prąd przekracza tę znamionową pojemność, nazywamy to „przetężeniem”. Dzieje się to na dwa główne sposoby: przeciążenia i zwarcia. Przeciążenie występuje w przypadku podłączenia zbyt wielu urządzeń do jednego gniazdka. Zwarcie jest bardziej gwałtowne i ma miejsce, gdy „gorący” przewód dotyka przewodu neutralnego. Obydwa generują ogromne ciepło.

Wyłączniki automatyczne pełnią rolę ostatecznego wyłącznika bezpieczeństwa. Wykrywają te anomalie i otwierają obwód, zanim przewody się stopią. Ale co właściwie sprawia, że ​​młot jest niezawodny? To nie tylko plastikowa obudowa. Sekret tkwi w precyzyjnie zaprojektowanych częściach MCB ukrytych w środku. Od wysokiej przewodności wewnętrznego okablowania po szybkość reakcji paska bimetalicznego , każdy element musi działać w doskonałej harmonii.

Podstawowa mechanika: jak wyłączniki wykrywają niebezpieczeństwo

Aby zrozumieć, w jaki sposób wyłącznik chroni Twój system, musimy przyjrzeć się jego logice podwójnego wykrywania. Większość nowoczesnych wyłączników nadprądowych (MCB) wykorzystuje „termomagnetyczny” mechanizm wyzwalający. Oznacza to, że radzą sobie z dwoma różnymi rodzajami niebezpieczeństw, korzystając z dwóch różnych zasad fizycznych.

Wyłącznik termiczny: radzenie sobie z przeciążeniami

Kiedy obwód jest lekko przeciążony, nie trzeba go natychmiast wyłączać. Zamiast tego musi monitorować gromadzenie się ciepła. To jest zadanie paska bimetalicznego . Element ten składa się z dwóch różnych metali połączonych ze sobą. Ponieważ po podgrzaniu rozszerzają się z różną szybkością, pasek wygina się. Po osiągnięciu określonej temperatury krzywa staje się wystarczająco ostra, aby uruchomić zatrzask mechaniczny.

Używanie odpornych na wysokie temperatury w nich materiałów Części MCB zapewniają, że wyłącznik nie spowoduje „uciążliwego wyłączenia” w upalny dzień, ale pozostanie wystarczająco czuły, aby chronić izolację przewodów budynku.

Wyzwolenie magnetyczne: obrona przed zwarciami

Zwarcie jest sytuacją awaryjną. Polega na ogromnym, niemal natychmiastowym skoku prądu. Pasek bimetaliczny jest do tego zbyt wolny. Zamiast tego wyłączniki wykorzystują cewkę elektromagnetyczną (cewkę elektromagnetyczną). Kiedy nastąpi przepięcie, pole magnetyczne staje się tak silne, że pociąga tłok, który natychmiast uderza w wyłącznik. Dzieje się to w milisekundach.

Niezawodność tego mechanizmu zależy od Precyzji tłoczenia metalowych elementów. Jeśli zatrzask lub tłok będzie miał choćby mikron tarcia lub niewspółosiowości, wyłącznik może się nie otworzyć, co może mieć katastrofalne skutki.

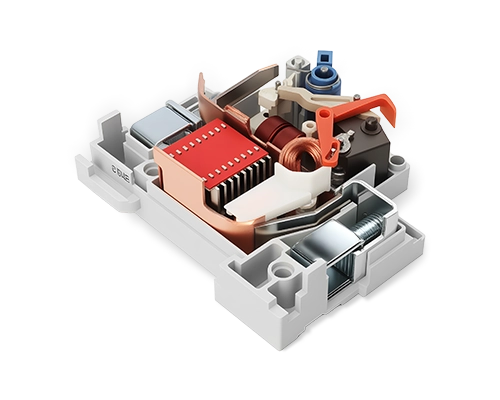

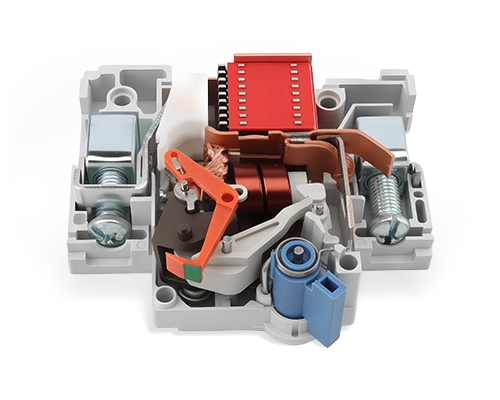

Anatomia bezpieczeństwa: rozkładanie niezbędnych części MCB

Kiedy mówimy o „zabezpieczeniu”, tak naprawdę mówimy o integralności materiałów znajdujących się wewnątrz urządzenia. Nie można mieć wyłącznika o wysokiej wydajności z elementami wewnętrznymi niskiej jakości. Przyjrzyjmy się krytycznym częściom wyłącznika MCB , które określają żywotność wyłącznika i stopień bezpieczeństwa.

System styków: serce przełącznika

Najważniejszym interfejsem w każdym wyłączniku jest miejsce, w którym prąd jest faktycznie podłączany i odłączany. To są kontakty. Ponieważ otwierają się i zamykają pod obciążeniem, często spotykają się z „łukiem” – małą błyskawicą przeskakującą pomiędzy szczelinami.

• Srebrne końcówki kontaktowe : Używamy stopów srebra, ponieważ srebro ma najwyższą przewodność elektryczną spośród wszystkich pierwiastków. Końcówki te są odporne na spawanie pod wpływem wysokiej temperatury.

• Szyny miedziane : Główna ścieżka prądowa jest prawie zawsze wykonana z miedzi o wysokiej czystości . Zapewnia wysoką przewodność , zapewniając, że sam wyłącznik nie stanie się źródłem ciepła podczas normalnej pracy.

Komora łukowa: gaszenie płomienia

Kiedy wyłącznik się wyłączy, wspomniany powyżej „łuk” może osiągnąć temperaturę wyższą niż powierzchnia słońca. Jeśli nie będzie kontrolowane, spowoduje stopienie całej jednostki. Komora łukowa to szereg równoległych metalowych płytek, które dzielą łuk na mniejsze części, chłodząc go i gasząc. Płyty te wymagają precyzyjnego tłoczenia , aby zapewnić dokładne rozmieszczenie ich w celu maksymalizacji dejonizacji powietrza.

Obudowa: Tarcza Zewnętrzna

Obudowa zewnętrzna to nie tylko pudełko. Musi być wykonany z odpornych na wysokie temperatury lub specjalistycznych poliamidów. termoutwardzalnych tworzyw sztucznych Materiały te zapewniają, że nawet w przypadku awarii wewnętrznej ogień zostanie zatrzymany w urządzeniu i nie rozprzestrzeni się na tablicę rozdzielczą.

Doskonałość inżynieryjna: rola precyzyjnego tłoczenia i inżynierii materiałowej

Dlaczego jeden wyłącznik wytrzymuje 20 lat, a inny ulega awarii po dwóch? Różnicę zwykle można dostrzec w procesie produkcyjnym Części MCB.

Znaczenie precyzyjnego tłoczenia

Wiele części wewnątrz młota, takich jak ruchome ramię stykowe i dźwignia wyłączająca, powstaje w procesie precyzyjnego tłoczenia . Proces ten obejmuje prasy wysokoobrotowe i niezwykle dokładne matryce.

1. Konsystencja: w urządzeniu zabezpieczającym „wystarczająco blisko” jest niebezpieczne. Precyzyjne tłoczenie gwarantuje, że tysięczna część jest identyczna z milionową częścią.

2. Wytrzymałość mechaniczna: Tłoczenie może w rzeczywistości „utwardzić” niektóre metale, czyniąc je trwalszymi przez tysiące cykli.

3. Złożone geometrie: Nowoczesne młoty są coraz mniejsze. Potrzebujemy skomplikowanych kształtów, aby zmieścić elementy magnetyczne i termiczne na niewielkiej szynie DIN.

Wybór materiału: poza podstawami

Nie tylko wybieramy metale; projektujemy je. Na przykład pasek bimetaliczny to nie tylko „metal”. To skalibrowany czujnik. Jeżeli mieszanka stopów jest odbiegająca od normy o 1%, krzywa wyłączania ulega przesunięciu i wyłącznik nie spełnia już swoich certyfikatów bezpieczeństwa (takich jak UL lub IEC). Podobnie, zastosowanie stopów o wysokiej przewodności w zaciskach zapobiega „spadkom napięcia”, co z czasem może zaoszczędzić dużym zakładom przemysłowym tysiące dolarów na kosztach energii.

Rozwiązywanie problemów z przetężeniem: dlaczego wyłączniki się wyłączają i jak reagować

Wyłącznik wyłączający jest często postrzegany jako uciążliwy, ale w rzeczywistości jest sukcesem. Oznacza to, że części MCB zrobiły dokładnie to, do czego zostały zaprojektowane. Jednak zrozumienie przyczyny zadziałania jest niezbędne do konserwacji układu elektrycznego.

Identyfikacja przyczyny

Jeśli wyłącznik się wyłączy, nie włączaj go natychmiast ponownie. Postępuj zgodnie z następującą procedurą diagnostyczną:

• Czy młot jest ciepły w dotyku? Jeśli tak, prawdopodobnie masz przeciążenie. Z biegiem czasu pasek bimetaliczny nagrzewa się. Przed zresetowaniem odłącz kilka urządzeń.

• Czy zadziałało z głośnym trzaskiem czy błyskiem? Oznacza to zwarcie. Zadziałał elektromagnes magnetyczny. Jest to usterka okablowania. Nie resetuj go; wezwij elektryka.

• Czy wyłącza się natychmiast po zresetowaniu? Prawdopodobnie w systemie występuje „zwarcie”. The Części MCB zapobiegają pożarowi, odmawiając pozostawania zamkniętymi.

Niebezpieczeństwo „nieprzyjemnego potknięcia”

Czasami części MCB niskiej jakości mogą spowodować zadziałanie wyłącznika, gdy nie ma niebezpieczeństwa. Często jest to spowodowane słabą kalibracją elementu termicznego lub tanimi sprężynami, które tracą napięcie. Właśnie dlatego pozyskiwanie komponentów z fabryki, dla której priorytetem jest precyzyjne tłoczenie, nie podlega negocjacjom dla wykonawców i producentów OEM. Niezawodny młot należy „ustawić i zapomnieć”.

Jak wybrać odpowiednią ochronę dla swojej aplikacji

Nie wszystkie zabezpieczenia nadprądowe są sobie równe. Specyficzne środowisko i typ obciążenia decydują o tym, jakich części MCB i krzywych wyzwalania potrzebujesz.

Zrozumienie krzywych wyzwalania (B, C i D)

Wyłączniki są podzielone na kategorie według sposobu, w jaki radzą sobie z „prądem rozruchowym” – skokiem, który ma miejsce po pierwszym włączeniu silnika lub dużej matrycy LED.

• Typ B: Wyzwala przy 3-5-krotnym prądzie znamionowym. Najlepsze do oświetlenia budynków mieszkalnych i obciążeń rezystancyjnych.

• Typ C: Wyzwolenia przy 5-10-krotnym prądzie znamionowym. „Uniwersalne rozwiązanie” do budynków komercyjnych i małych silników.

• Typ D: Wyzwala przy 10-20-krotnym prądzie znamionowym. Stosowany w ciężkich maszynach przemysłowych z ogromnymi skokami rozruchowymi.

Czynniki środowiskowe

Jeśli instalujesz wyłączniki w środowisku gorącym, wilgotnym lub przybrzeżnym, wewnętrzne części wyłącznika MCB są narażone na korozję.

• Powłoka: Szukaj elementów miedzianych , które zostały pokryte cyną, aby zapobiec utlenianiu.

• Uszczelnienie: W wyłącznikach wyższej klasy zastosowano lepiej dopasowane obudowy (dzięki precyzyjnemu tłoczeniu ), aby chronić punkty przed kurzem i wilgocią styku .

Wybór wyłącznika z elementami wewnętrznymi odpornymi na wysokie temperatury jest również kluczowy w przypadku obudów zewnętrznych, w których temperatura otoczenia może osiągnąć 50°C (122°F).

Przyszłość zabezpieczeń nadprądowych: inteligentne wyłączniki i zaawansowane materiały

Wkraczamy w erę „aktywnej” ochrony. Podczas gdy tradycyjne części MCB są pasywne (odpowiadają na ciepło fizyczne lub magnetyzm), nowe systemy stają się cyfrowe.

Cyfrowe wykrywanie i komunikacja

Nowoczesne wyłączniki zawierają obecnie mikroprocesory. Jednak nadal opierają się na tych samych podstawach mechanicznych. Nawet „inteligentny” wyłącznik potrzebuje wysokiej jakości srebrnego styku , aby przerwać fizyczne połączenie. Integracja elektroniki pozwala po prostu na bardziej precyzyjne monitorowanie ścieżek o wysokiej przewodności w celu wykrycia wczesnych oznak zużycia lub wyładowania łukowego (technologia AFDD).

Zrównoważony rozwój w produkcji

Rośnie zapotrzebowanie na „zielone” części do wyłączników różnicowoprądowych . Obejmuje to:

• Używanie miedzi pochodzącej z recyklingu bez utraty wysokiej przewodności.

• Opracowywanie bezołowiowych stopów kontaktowych srebra .

• Optymalizacja precyzyjnego tłoczenia w celu zmniejszenia ilości złomu metalowego podczas produkcji.

W miarę jak zmierzamy w stronę bardziej zelektryfikowanej przyszłości pojazdów elektrycznych i energii słonecznej, zapotrzebowanie na solidne zabezpieczenia nadprądowe będzie tylko rosło. Jakość drobnych elementów znajdujących się w tych pudełkach będzie dosłownie wyznaczać granicę między działającą siecią energetyczną a niebezpieczną awarią.

Wniosek: jakość elementów wewnętrznych, gwarantowane bezpieczeństwo

Ochrona układu elektrycznego to nie tylko marka na panelu. Chodzi o naukę o częściach MCB znajdujących się wewnątrz. Niezależnie od tego, czy jest to szybka reakcja paska bimetalicznego , czy trwałe działanie srebrnego styku , każdy szczegół ma znaczenie. Wybierając wyłączniki zbudowane z materiałów o wysokiej przewodności i precyzyjnego tłoczenia , inwestujesz w spokój ducha.

Widzieliśmy, jak ciepło i magnetyzm są wykorzystywane, aby nas chronić. Zbadaliśmy, w jaki sposób materiałoznawstwo utrzymuje włączone światła. Następnym razem, gdy zobaczysz wyłącznik automatyczny, pamiętaj o złożonej konstrukcji i materiałach odpornych na wysokie temperatury, które współpracują ze sobą, aby zapewnić Ci bezpieczeństwo.

Często zadawane pytania (FAQ)

P: Czy w przypadku uszkodzenia wyłącznika mogę wymienić tylko części MCB? Odp.: Nie. Wyłączniki automatyczne są urządzeniami zaplombowanymi fabrycznie. Jeżeli wewnętrzne części wyłącznika MCB ulegną awarii, należy wymienić cały wyłącznik, aby zapewnić nienaruszoną kalibrację bezpieczeństwa.

P: Dlaczego w częściach MCB zamiast aluminium stosuje się miedź? Odp.: Miedź ma znacznie wyższą przewodność i jest mniej podatna na „zimne płynięcie” (luzowanie się z biegiem czasu), co czyni ją znacznie bezpieczniejszą dla wysokociśnieniowych połączeń końcowych znajdujących się w wyłącznikach.

P: Co się stanie, jeśli zużyje się srebrny styk? Odp.: Jeśli warstwa srebra zniknie, opór wzrasta, wytwarzając ciepło. W końcu styki mogą się zespawać, co oznacza, że ​​wyłącznik pozostanie „WŁĄCZONY” nawet podczas zwarcia – jest to bardzo niebezpieczna sytuacja.

P: Czy „Precyzyjne tłoczenie” naprawdę ma znaczenie w przypadku prostego przełącznika? O: Tak. Ponieważ młot może stać nieużywany przez 10 lat, a następnie wymagać przesunięcia w ciągu 5 milisekund, tolerancje zapewniane przez precyzyjne tłoczenie są jedynym sposobem, aby zagwarantować, że wyłącznik nie ulegnie zatarciu.
