Austauschkriterien für MCCB-Lichtbogenschächte: Ein Standard für die Wartung vor Ort

Funktion des Lichtbogenschachts (Lichtbogenkammer): Schnelles Abkühlen, Teilen und Löschen des Lichtbogens, wodurch ein externer Überschlag und eine kontinuierliche Kontakterosion verhindert werden.

Eine beschädigte Lichtbogenkammer führt direkt zu verringerter Schaltleistung, Brandgefahr und Phase-zu-Phase-Kurzschlüssen. Nachfolgend finden Sie einen dreistufigen Inspektionsstandard (visuelle, betriebliche und zugehörige Komponenten), der direkt in die O&M-SOPs (Betrieb und Wartung) Ihrer Einrichtung integriert werden kann.

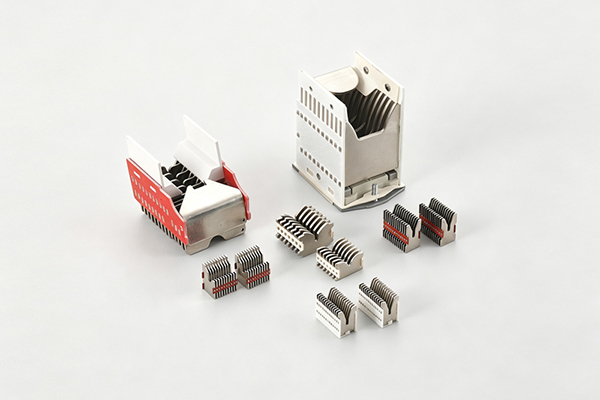

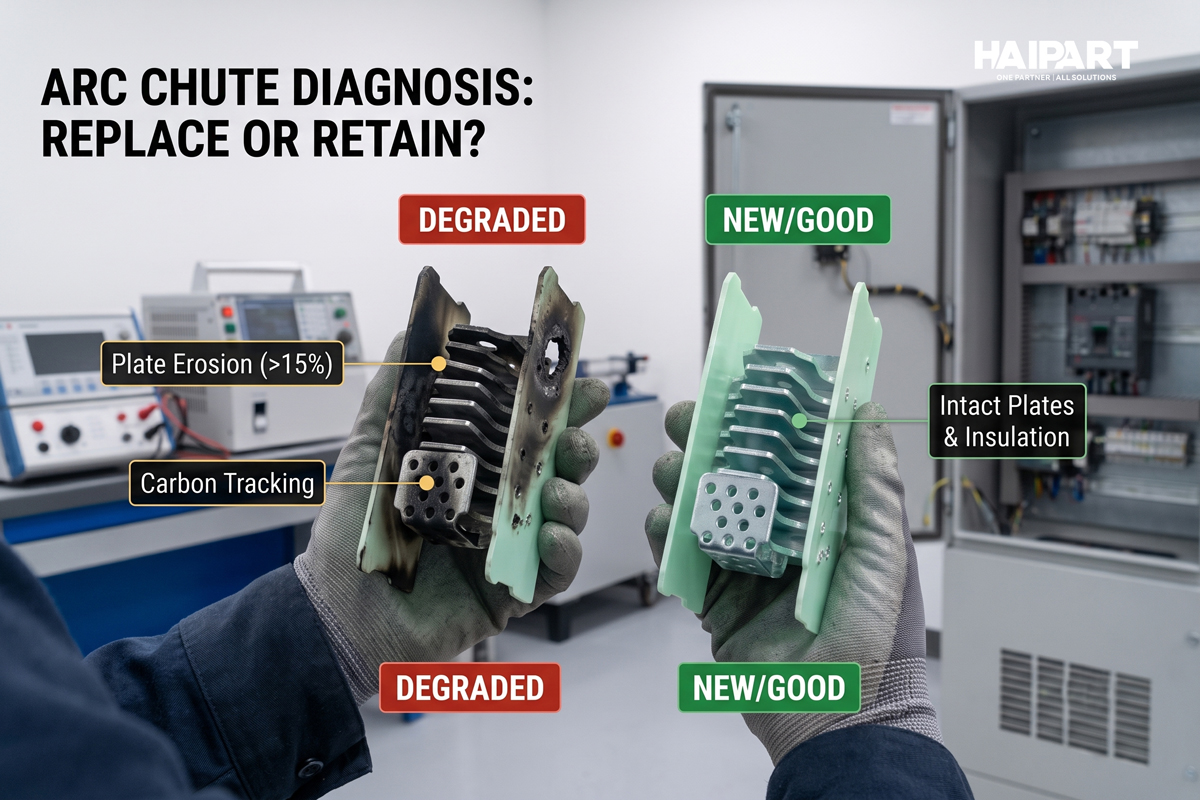

1. Visuelle Inspektionskriterien (Inspektion der Power-Off-Abdeckung)

Dies ist die gebräuchlichste und unmittelbarste Methode bei der Wartung im spannungslosen Zustand.

✅ Sofortiger Austausch erforderlich (sofern IRGENDEINE Bedingung erfüllt ist):

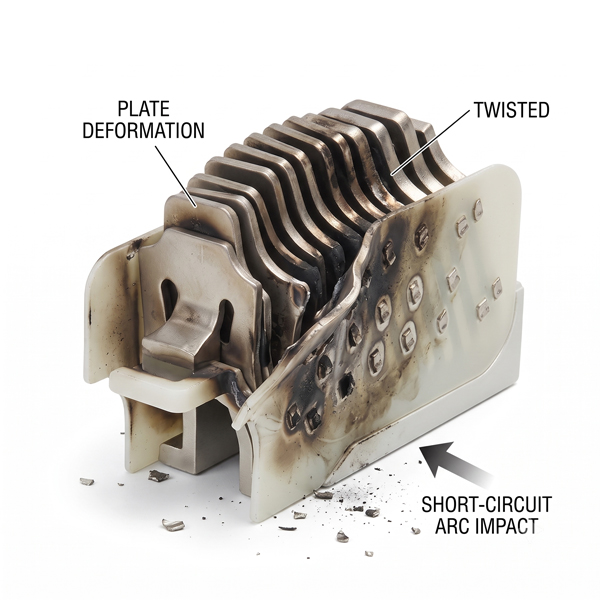

• Verformte, verdrehte, gerissene oder fehlende Verteilerplatten: Die elektrodynamische Kraft eines Kurzschlusslichtbogens kann Verteilerplatten verbiegen. Verformte Platten stören den Lichtbogenkühlkanal, was zu einem Ausfall der Lichtbogenunterbrechung führt.

• Starkes Schmelzen, Perforieren oder Metallschmelzen auf den Platten: Wenn die Lichtbogenerosion Löcher in die Verteilerplatten bohrt, verliert die Rutsche ihre Fähigkeit, den Lichtbogen zu segmentieren, was bei nachfolgenden Fahrten zu heftigen erneuten Lichtbögen führt.

• Gebrochene, verkohlte oder durchgebrannte Außenhüllen: Durch die Verkohlung wird die Durchschlagsfestigkeit der Lichtbogenkammerwand beeinträchtigt, was zu katastrophalen Überschlägen zwischen Phase und Erde oder zwischen Phase und Phase führt.

• Unentfernbare Metallschlacken-/Perlenbrückenbildung: Kupfer- und Silberspritzer, die sich zwischen den Splitterplatten angesammelt haben, bilden leitende Pfade, die beim erneuten Schließen sofort zu Kurzschlüssen führen.

• Beschädigte oder verkohlte Lichtbogenführungen und isolierende Leitbleche: Lichtbogenführungen leiten den Lichtbogen in den Splitterkamin. Bei Beschädigung verbleibt der Lichtbogen auf den Hauptkontakten und brennt diese schnell durch.

⚠️ Zur Reinigung geeignet (geringer Verschleiß – noch kein Austausch erforderlich):

• Leichte Oberflächenverfärbung oder geringfügige Kohlenstoffstaubansammlung, vorausgesetzt, die Splitterplatten sind flach/intakt und das Gehäuse weist keine Risse oder tiefe Kohlenstoffspuren auf.

• Wartungsprotokoll: Mit trockener Druckluft reinigen. Vermeiden Sie unbedingt die Verwendung von harten Werkzeugen oder Schleifpapier an isolierenden Bauteilen, da durch die abrasive Reinigung die dielektrische Beschichtung zerstört wird.




2. Kriterien für Betrieb und Fehlerhistorie (nicht-invasive Diagnose)

Wenn einer der folgenden Punkte auftritt, öffnen Sie sofort die Abdeckung zur internen Inspektion – eine Beschädigung der Lichtbogenkammer ist sehr wahrscheinlich:

• Unterbrechung nach einem Kurzschluss: Der MCCB hat einen oder mehrere hochrangige Kurzschlussfehler unterbrochen. Hinweis: Auch wenn das Äußere nach der Unterbrechung starker Fehlerströme intakt aussieht, kommt es im Inneren zu versteckten thermischen und mechanischen Schäden.

• Funken/Rauch beim Auslösen: Sichtbare Funken, Lichtbögen oder starker Rauch, der beim Öffnen oder Auslösen aus den Leistungsschalteranschlüssen austritt.

• Ungewöhnliche Geräusche oder Lichtbögen beim Wiedereinschalten: Summen, Lichtbogengeräusche oder mechanischer Widerstand beim Versuch, nach einer Fehlerauslösung wieder einzuschalten.

• Häufige Fehlauslösungen: Der Leistungsschalter löst wiederholt im selben Stromkreis aus (nachdem externe Lastfehler ausgeschlossen wurden), was auf eine schlechte Lichtbogenlöschung und Lichtbogenneuzündung schließen lässt.

Industriestandardpraxis: Die meisten OEM-Handbücher erfordern eine obligatorische Inspektion – und in vielen Hochspannungs-DC/AC-Fällen einen obligatorischen Austausch – der Lichtbogenkammerbaugruppe nach dem Unterbrechen der maximalen Nennkurzschlussströme ($I_{cu}$).

3. Koordinierte Bewertung mit Hauptkontakten

Lichtbogenkammern und Unterbrecherkontakte funktionieren als integriertes System und müssen gemeinsam bewertet werden:

• Verschweißte oder stark vernarbte Hauptkontakte: Wenn bei den Kontakten starke Kupfererosion oder Metallverschweißungen auftreten, blieb der Lichtbogen über einen unsicheren Zeitraum bestehen. Die Lichtbogenkammer hat wahrscheinlich gleichzeitig einen thermischen Schaden erlitten und muss zusammen mit den Kontakten ersetzt werden.

• Durchgebrannte Innenschalenisolierung: Versuchen Sie niemals, tiefe Kohlenstoffpfade zu reinigen und die Schale wiederzuverwenden. Das Risiko eines dielektrischen Durchschlags bleibt kritisch hoch.

4. Nicht verhandelbare rote Sicherheitslinien (sofortige Pensionierung)

Nehmen Sie die Lichtbogenkammer sofort aus dem Verkehr und tauschen Sie sie aus, wenn Sie Folgendes bemerken:

1. Risse, Perforationen oder kontinuierliche Kohlenstoffspuren im Außengehäuse.

2. Alle gebrochenen, deformierten oder geschmolzenen Splitterplatten.

3. Überbrückungsplatten aus Metallspritzern, die nicht vollständig entfernt werden können.

5. Kritische O&M-Missverständnisse, die es zu vermeiden gilt

❌ Irrtum 1: „Es ist nur geschwärzt, das Abblasen reicht für den Langzeitgebrauch.“

• Tatsache: Leichter Staub kann weggeblasen werden, aber eine starke Karbonisierung führt zu einer dauerhaften Verschlechterung der Dielektrizität. Es kann nicht wiederhergestellt werden.

❌ Missverständnis 2: „Lichtbogenrutschen können mit Isolierband geflickt oder geklebt werden.“

• Tatsache: Die unmittelbare Hitze eines Lichtbogens (mehrere tausend Grad Celsius) lässt Klebstoffe sofort verdampfen, was zu ernsthafter Brandgefahr führt. Reparaturen vor Ort sind strengstens untersagt.

✅ Standardarbeitsablauf:

Die Lichtbogenkammer ist eine sicherheitskritische Einmalkomponente . Wenn es beschädigt ist, ersetzen Sie es nur durch werkszertifizierte Originalersatzteile (OEM), die genau dem Rahmenmodell und der Bruchleistungsbewertung entsprechen. Der Austausch von Lichtbogenkammern zwischen verschiedenen Baugrößen oder Baureihen ist strengstens untersagt.

Häufig gestellte Fragen (FAQ)

F1: Wie oft sollten MCCB-Lichtbogenkammern überprüft oder ausgetauscht werden?

A: Lichtbogenkammern sollten während der routinemäßigen elektrischen Wartung (normalerweise alle 12 bis 24 Monate ) einer Sicht- und Isolationsprüfung unterzogen werden. Allerdings ist ein sofortiger Austausch erforderlich, wenn der MCCB einen Kurzschlussfehler hoher Stufe ($I_{cu}$) unterbrochen hat oder wenn bei der Sichtprüfung verformte Verteilerplatten, gerissene Isolierschalen oder nicht entfernbare Metallspritzer festgestellt werden.

F2: Kann ich einen geschwärzten oder verkohlten Lichtbogenkanal reinigen und wiederverwenden?

A: Sie können Lichtbogenkammern mit leichtem Kohlenstoffstaub an der Oberfläche nur mit trockener Druckluft reinigen. Wenn das Gehäuse tiefe Verkokungen, Kriechspuren oder verbrannte Löcher aufweist , wird die Spannungsfestigkeit des Materials dauerhaft beeinträchtigt. In solchen Fällen reicht die Reinigung nicht aus und das Gerät muss sofort ausgetauscht werden, um katastrophale Überschläge zu verhindern.

F3: Kann ich eine beschädigte Lichtbogenkammer mit Isolierband oder Epoxid-Patchmaterialien reparieren?

A: Nein, Reparaturen vor Ort sind strengstens untersagt. Lichtbögen erzeugen augenblicklich Temperaturen von über mehreren tausend Grad Celsius, wodurch Ad-hoc-Klebstoffe und Flickmaterialien schnell verdampfen und Sekundärbrände oder schwere Kurzschlüsse entstehen. Beschädigte Lichtbogenkammern müssen immer durch OEM-zertifizierte Originalersatzteile ersetzt werden , die genau der Rahmengröße und Bruchfestigkeit entsprechen.
