Vollständiger Leitfaden zur sicheren Installation von Miniatur-Leistungsschaltern

Wenn Sie eine eingeben Bei einem Leitungsschutzschalter ist Sicherheit sehr wichtig. Wenn Sie es richtig machen, können Sie elektrische Brände verhindern. Es verhindert außerdem, dass Überströme Ihr System beschädigen. Dies verringert die Gefahr eines Stromschlags.

• Leistungsschalter schalten den Strom schnell ab, wenn etwas nicht stimmt.

• MCBs schützen Ihr elektrisches System vor zu viel Strom.

• Der Erdschlussschutz macht Ihren Raum sicherer.

Sie können vertrauen HAIPART hilft bei jedem Schritt. Verwenden Sie immer diese Anleitung, befolgen Sie die örtlichen Vorschriften und prüfen Sie die MCB-Nutzungsanleitung, um gute Ergebnisse zu erzielen.

Wichtige Erkenntnisse

• Schalten Sie immer die Hauptstromversorgung aus, bevor Sie beginnen. Dies schützt Sie vor Stromschlägen und Unfällen.

• Verwenden Sie die richtigen Werkzeuge und tragen Sie Schutzausrüstung wie Handschuhe und Schutzbrillen. Diese Gegenstände tragen dazu bei, Sie vor Schaden zu schützen.

• Überprüfen Sie jede Verbindung und jedes Kabel, um sicherzustellen, dass sie fest sitzen. Lose Drähte können Probleme verursachen und gefährlich sein.

• Schauen Sie sich Ihr an Überprüfen Sie den Leitungsschutzschalter häufig auf Beschädigung oder Verschleiß. Das frühzeitige Erkennen von Problemen trägt dazu bei, dass die Dinge sicher sind und gut funktionieren.

• Befolgen Sie bei der Installation von Leistungsschaltern die örtlichen Regeln und Richtlinien. Dadurch bleibt Ihr elektrisches System sicher und geschützt.

Übersicht über Leitungsschutzschalter

Was ist ein Miniatur-Leistungsschalter?

Es ist wichtig zu wissen, wie ein Leitungsschutzschalter funktioniert, bevor Sie einen installieren. Dieses Gerät schützt Ihr elektrisches System vor Gefahren. Wenn zu viel Strom durch die Drähte fließt, stoppt der Leitungsschutzschalter den Strom. Es schaltet den Strom ab, wenn eine Überlastung oder ein Kurzschluss vorliegt. Dies trägt zum Schutz Ihrer Kabel und Geräte bei. Sie müssen kein neues Gerät kaufen, nachdem es ausgefallen ist. Sie können es zurücksetzen und erneut verwenden.

• Verhindert, dass Stromkreise zu viel Strom erhalten oder Kurzschlüsse entstehen.

• Schaltet den Strom automatisch ab, wenn zu viel Strom vorhanden ist.

• Sie können es zurücksetzen, sodass Sie es nach dem Auslösen nicht ersetzen müssen.

Ein Leitungsschutzschalter ist für die elektrische Sicherheit sehr wichtig. Es verhindert, dass Kabel zu heiß werden und Brände verursachen. Sie können darauf vertrauen, dass dieses Gerät Ihr Zuhause oder Ihr Unternehmen schützt. Der mcb-Gebrauchsleitfaden zeigt Ihnen, wie Sie diese Geräte verwenden und pflegen, um die besten Ergebnisse zu erzielen.

HAIPART-Produktmerkmale

Sie benötigen einen guten MCB für Ihr elektrisches System. Die Leitungsschutzschalter von HAIPART haben viele gute Eigenschaften. Diese Produkte unterliegen strengen Sicherheitsvorschriften. Sie können sie in Häusern, Fabriken und auf Booten verwenden. Der MCB-Nutzungsleitfaden von HAIPART hilft Ihnen bei der Auswahl des richtigen MCB für Ihre Bedürfnisse.

HAIPART-Miniaturschutzschalter verwenden ein thermisch-magnetisches Auslösesystem. Dadurch erhalten Sie einen schnellen und präzisen Schutz. Sie erhalten starke verzinkte Kontakte, die lange halten. Die geringe Größe erleichtert die Installation. Sie können darauf vertrauen, dass die Produkte von HAIPART für Ihre Sicherheit sorgen. Diese Anleitung hilft Ihnen dabei, Ihren Leitungsschutzschalter sicher einzubauen und zu verwenden.

Sicherheitsvorkehrungen

Persönliche Schutzausrüstung

Vor Arbeiten an der Elektrik müssen Sie Sicherheitsausrüstung tragen. Diese Ausrüstung schützt Sie vor Stromschlägen und anderen Gefahren. Wählen Sie Sicherheitsausrüstung, die Ihnen gut passt und nicht beschädigt ist. Verwenden Sie beim Arbeiten mit Leitungsschutzschaltern immer eine Sicherheitsausrüstung. Die richtige Ausrüstung hilft, Unfälle zu verhindern und sorgt für Ihre Sicherheit.

Hier ist eine Tabelle, die die Sicherheitsausrüstung auflistet, die Sie verwenden sollten:

Tragen Sie immer isolierende Handschuhe und Ärmel aus Gummi. Diese schützen Ihre Hände und Arme vor Stromschlägen. Isolierende Gummidecken und Matten helfen, wenn Sie in der Nähe des Panels knien oder stehen. Abdeckungen und Leitungsschläuche bieten zusätzlichen Schutz für Drähte und Anschlüsse. Das Tragen von Sicherheitsausrüstung ist einer der besten Sicherheitstipps für MCBs. Sie verringern das Verletzungsrisiko und befolgen die Sicherheitsregeln.

Tipp: Überprüfen Sie Ihre Sicherheitsausrüstung, bevor Sie sie verwenden. Suchen Sie nach Löchern, Rissen oder abgenutzten Stellen. Tauschen Sie beschädigte Zahnräder umgehend aus.

Schritte zum Herunterfahren der Stromversorgung

Sie müssen die Stromversorgung ausschalten, bevor Sie einen Leitungsschutzschalter installieren. Dieser Schritt ist für Ihre Sicherheit sehr wichtig. Wenn Sie es überspringen, könnten Sie einen Schock erleiden oder sich verletzen. Befolgen Sie immer diese Schritte, um den Strom sicher auszuschalten:

1. Schalten Sie die Stromversorgung am Hauptschalter aus. Suchen Sie den Hauptschalter oben an Ihrem Schaltschrank und schalten Sie ihn aus.

2. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass der Strom ausgeschaltet ist. Berühren Sie keine Kabel, bis Sie sicher sind, dass kein Strom vorhanden ist.

3. Überprüfen Sie dies noch einmal, indem Sie Steckdosen oder Lichter in der Nähe testen. Stellen Sie sicher, dass alles ausgeschaltet ist, bevor Sie beginnen.

Verwenden Sie jedes Mal einen Spannungsprüfer, wenn Sie an Schalttafeln arbeiten. Mit diesem Tool können Sie überprüfen, ob der Stromkreis nicht unter Spannung steht. Sie verhindern versehentliche Stromschläge, indem Sie die Stromversorgung prüfen. Testen Sie Ihren Spannungsprüfer immer, bevor Sie ihn verwenden. Manchmal arbeiten Tester nicht richtig. Das Tragen von isolierten Handschuhen gibt Ihnen mehr Sicherheit bei der Kontrolle der Stromversorgung.

• Mithilfe eines Spannungsprüfers können Sie sicherstellen, dass der Stromkreis nicht unter Spannung steht.

• Testen Sie zuerst Ihren Spannungsprüfer, damit Sie keine falschen Messwerte erhalten.

• Isolierte Handschuhe schützen Sie beim Testen vor Stromschlägen.

Befolgen Sie diese Schritte jedes Mal, wenn Sie einen Leitungsschutzschalter installieren. Sicherheitsausrüstung und sorgfältige Tests helfen Ihnen, Unfälle zu vermeiden. Sie schützen sich und andere vor Schaden. Diese Schritte tragen auch dazu bei, dass Ihr neuer Leistungsschalter den besten Überlast- und Kurzschlussschutz bietet.

Tools für die MCB-Installationsanleitung

Erforderliche Werkzeuge

Sie müssen Ihre Werkzeuge besorgen, bevor Sie beginnen. Mit den richtigen Werkzeugen arbeiten Sie sicher und schnell. Isolierte Griffe an Werkzeugen schützen Sie vor Stromschlägen. Hier sind die wichtigsten Dinge, die Sie brauchen:

• Isolierte Schraubendreher (Flachkopf- und Kreuzschlitzschraubendreher)

• Drehmomentschraubendreher oder Drehmomentbit für festsitzende Schrauben

• Abisolierzangen oder Kabelschneider zum Schneiden von Drähten

• Zangen oder Schraubenschlüssel zum Halten von Verbindungen

• Spannungsprüfer oder Multimeter zur Überprüfung der Leitungen

• Zur Sicherheit isolierte Handschuhe und Schutzbrille

• Etiketten für Leistungsschalterfelder zum Markieren von Drähten

Besorgen Sie sich alle Werkzeuge, bevor Sie mit der Arbeit beginnen. Das spart Zeit und verhindert, dass Sie Dinge verlieren. Wenn Sie Ihre Werkzeuge bereit haben, können Sie sich auf die sichere Verkabelung konzentrieren.

Tipp: Überprüfen Sie Ihre Werkzeuge auf Beschädigungen, bevor Sie sie verwenden. Zerbrochene Werkzeuge können Sie verletzen oder Kabel beschädigen.

Kabel organisieren

Für die Sicherheit ist es sehr wichtig, die Kabel sauber zu halten. Schalten Sie immer die Hauptstromversorgung aus, bevor Sie Kabel berühren. Stellen Sie sicher, dass Ihr Arbeitsbereich sauber und trocken ist. Entfernen Sie alle Metallgegenstände und das Wasser. Eine gute Beleuchtung hilft Ihnen, Kabel besser zu sehen.

Wenn Sie das eingeben Leitungsschutzschalter , richten Sie ihn mit den anderen aus. Verlegen Sie die Leitungen so, dass sie andere Leistungsschalter nicht kreuzen oder blockieren. Platzieren Sie jeden Draht an der richtigen Stelle. Ziehen Sie die Schrauben fest, damit sich die Drähte nicht lösen. Achten Sie darauf, dass keine Drahtenden herausragen.

• Überprüfen Sie alle Verbindungen, bevor Sie den Strom wieder einschalten.

• Stellen Sie sicher, dass der Unterbrecher fest sitzt.

• Drähte sollten nicht zu stark gebogen oder eingeklemmt werden.

Beschriften Sie alle Drähte und Unterbrecher, damit Sie später wissen, um welche es sich handelt. Dies hilft Ihnen oder jemand anderem, Probleme in Zukunft zu beheben. Saubere Kabel helfen, Probleme zu vermeiden und Reparaturen zu erleichtern.

Hinweis: Ordentliche Kabel verhindern Unfälle und sorgen dafür, dass Ihr System gut aussieht.

Installieren Sie Miniatur-Leistungsschalter

Vorbereitung

Bevor Sie Leitungsschutzschalter installieren, müssen Sie sich vorbereiten. Eine gute Vorbereitung sorgt für Ihre Sicherheit und trägt dazu bei, dass die Installation reibungslos verläuft. Befolgen Sie diese Schritte, um sicherzustellen, dass Sie bereit sind:

1. Trennen Sie die Stromversorgung zum Panel. Verwenden Sie Lockout-Tagout-Tags, damit niemand es versehentlich wieder einschaltet.

2. Überprüfen Sie mit einem berührungslosen Spannungsprüfer, ob der Strom ausgeschaltet ist. Vertrauen Sie niemals darauf, dass das Panel tot ist, bis Sie es getestet haben.

3. Ziehen Sie Isolierhandschuhe und Schutzbrille an. Sicherheit geht vor.

4. Sammeln Sie Ihre Werkzeuge. Sie benötigen Abisolierzangen, Crimpwerkzeuge, Drähte mit der richtigen Stärke, Kabelschuhe, Elektroschrauber, Schlitzschraubendreher und ein Multimeter.

5. Überprüfen Sie den MCB, den Sie verwenden möchten. Stellen Sie sicher, dass der Nennstrom mit der Last Ihres Stromkreises übereinstimmt. Bestätigen Sie, dass die Spannung für Ihr Panel geeignet ist. Achten Sie auf die Temperatur und die Umgebung rund um das Panel.

Tipp: Überprüfen Sie immer Ihre Werkzeuge und Sicherheitsausrüstung, bevor Sie beginnen. Dieser Schritt kann Unfälle während der Installation verhindern.

Entfernen des alten Leistungsschalters

Wenn Sie einen alten Leistungsschalter ersetzen müssen, müssen Sie ihn entfernen, bevor Sie Miniatur-Leistungsschalter installieren. So machen Sie es:

1. Schalten Sie alle Abzweigschutzschalter im Schaltschrank aus. Schalten Sie dann den Hauptschalter aus.

2. Verwenden Sie Ihren Spannungsprüfer, um sicherzustellen, dass das Panel nicht unter Spannung steht.

3. Nehmen Sie die Panelabdeckung ab. Legen Sie die Schrauben beiseite, damit Sie sie nicht verlieren.

4. Suchen Sie den alten Leistungsschalter, den Sie ersetzen möchten. Trennen Sie die Drähte davon. Denken Sie daran, wohin die einzelnen Drähte führen.

5. Hebeln Sie den alten Schutzschalter vorsichtig aus seinem Steckplatz. Achten Sie darauf, wie es passt, damit Sie den neuen MCB auf die gleiche Weise installieren können.

Hinweis: Machen Sie ein Foto von der Platte, bevor Sie etwas entfernen. Dies hilft Ihnen, sich daran zu erinnern, wo alle Kabel verlaufen.

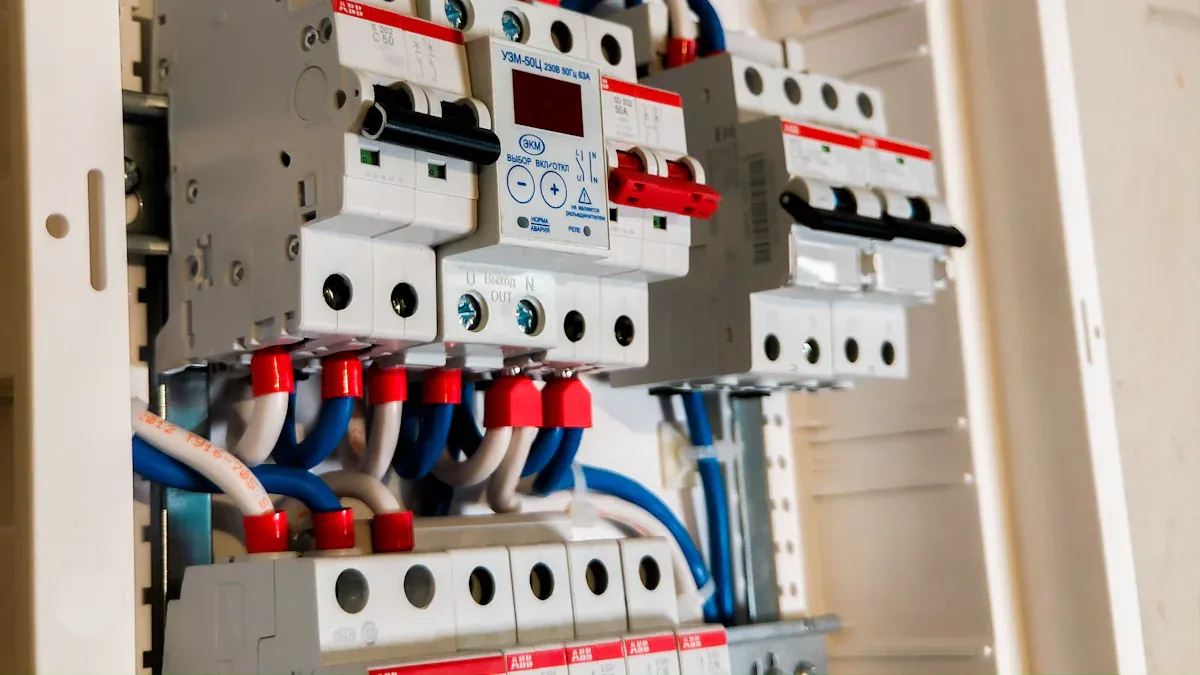

Montage auf DIN-Schiene

Die meisten Schalttafeln verwenden eine DIN-Schiene zur Aufnahme von Leistungsschaltern. Sie müssen den neuen MCB auf der DIN-Schiene montieren, bevor Sie die Drähte anschließen. Befolgen Sie diese Schritte:

1. Halten Sie den neuen Leitungsschutzschalter an den Seiten. Richten Sie es am leeren Steckplatz auf der DIN-Schiene im Schaltschrank aus.

2. Haken Sie die Rückseite des Leistungsschalters an der Oberkante der DIN-Schiene ein.

3. Drücken Sie auf die Unterseite des Leistungsschalters, bis er einrastet. Sie sollten ein Klicken hören.

4. Stellen Sie sicher, dass der Leistungsschalter flach sitzt und sich nicht bewegt. Ein lockerer Unterbrecher kann Probleme im Schaltschrank verursachen.

Tipp: Wenn der Leistungsschalter nicht passt, prüfen Sie, ob Sie das richtige Modell für Ihr Schaltfeld haben. Setzen Sie einen Leistungsschalter niemals mit Gewalt ein.

Verdrahtungsschritte

Jetzt können Sie die Drähte an den neuen MCB anschließen. Die Verkabelung ist ein wichtiger Teil der Installation. Nehmen Sie sich Zeit und befolgen Sie jeden Schritt:

1. Biegen Sie die beiden schwarzen Versorgungskabel und verbinden Sie sie mit dem Hauptschalter im Schaltschrank. Isolieren Sie die Enden der Drähte ab und stecken Sie sie in die Laschen am Hauptschalter.

2. Schließen Sie für jeden Abzweigstromkreis den MCB an, der der benötigten Stromstärke und Spannung entspricht. Stellen Sie sicher, dass Sie den richtigen Steckplatz im Panel verwenden.

3. Schließen Sie den Neutralleiter für jeden Stromkreis an. Schließen Sie Standard-Leistungsschalter an die neutrale Sammelschiene im Schaltschrank an. Schließen Sie bei speziellen Leistungsschaltern wie AFCI oder GFCI den Neutralleiter an die beschriftete Klemme am Leistungsschalter an.

4. Schließen Sie den heißen Draht (normalerweise schwarz oder rot) an die mit „Load Power“ gekennzeichnete Klemme am MCB an. Ziehen Sie die Schraube fest, damit sich der Draht nicht löst.

5. Wenn Sie AFCI- oder FI-Schutzschalter verwenden, befestigen Sie den gewickelten weißen Anschlussdraht an der neutralen Sammelschiene im Schaltschrank.

6. Lassen Sie den Leistungsschalter in seinem Schlitz in der Schalttafel einrasten. Führen Sie überschüssiges Kabel entlang der Innenkante der Platte, um Ordnung zu schaffen.

7. Überprüfen Sie alle Verbindungen noch einmal. Stellen Sie sicher, dass Sie die Drähte an die richtigen Klemmen anschließen und dass alle Schrauben fest angezogen sind.

Hinweis: Ordentliche Kabel helfen Ihnen, spätere Probleme zu vermeiden. Beschriften Sie immer alle Drähte und Leistungsschalter im Schaltschrank. Dies erleichtert zukünftige Reparaturen.

Sie haben nun die wichtigsten Schritte zur Installation von Leitungsschutzschaltern abgeschlossen. Dieser Leitfaden hilft Ihnen, sicher zu arbeiten und sorgt für Ordnung in Ihrem Panel. Wenn Sie diese Schritte befolgen, stellen Sie sicher, dass Ihr MCB gut funktioniert und Ihr elektrisches System schützt.

Sicherheitsüberprüfungen

Nachdem Sie Ihren Leitungsschutzschalter installiert haben, müssen Sie sicherstellen, dass alles ordnungsgemäß funktioniert. Sicherheitsprüfungen helfen Ihnen, Probleme zu erkennen, bevor Sie die Stromversorgung wiederherstellen. Diese Schritte schützen Ihr Zuhause und geben Ihnen Sicherheit. Sie lernen die korrekte Verwendung Ihres neuen Leistungsschalters kennen und sorgen für die Sicherheit Ihres Systems.

Visuelle Inspektion

Beginnen Sie mit einem sorgfältigen Blick auf Ihre Arbeit. Überprüfen Sie die Schalttafel auf lose Kabel oder verlegte Teile. Überprüfen Sie die Anschlüsse an jedem Terminal. Stellen Sie sicher, dass kein freiliegendes Kupfer oder eine ausgefranste Isolierung zu sehen ist. Achten Sie auf Anzeichen von Beschädigung oder Verbrennungen. Wenn Sie einen Fehler bemerken, beheben Sie ihn, bevor Sie fortfahren.

• Überprüfen Sie die Anschlüsse auf festen Sitz und korrekte Platzierung.

• Stellen Sie sicher, dass alle Kabel der korrekten Verwendung entsprechen, wie in Ihrer Bedienungsanleitung beschrieben.

• Überprüfen Sie, ob der Leistungsschalter flach auf der DIN-Schiene sitzt.

Tipp: Verwenden Sie eine Taschenlampe, um in das Innere des Panels zu schauen. Eine gute Beleuchtung hilft Ihnen, kleine Probleme zu erkennen.

Ein ordentliches Panel erleichtert die zukünftige Nutzung und Wartung. Wenn Sie für Ordnung sorgen, verringern Sie das Risiko eines Ausfalls des Stromkreisschutzes.

Elektrische Prüfung

Jetzt müssen Sie Ihre Arbeit testen. Mithilfe von Tests können Sie bestätigen, dass der Leistungsschalter den Stromkreis schützt. Bevor Sie die Stromversorgung wiederherstellen, überprüfen Sie den Durchgang mit einem Multimeter. In diesem Schritt wird angezeigt, ob Ihre Verkabelung abgeschlossen ist.

1. Stellen Sie Ihr Multimeter auf den Durchgangsmodus ein.

2. Berühren Sie mit den Sonden die Anschlüsse des Leistungsschalters.

3. Wenn Sie einen Piepton hören, ist Ihr Stromkreis abgeschlossen.

Nachdem Sie die Stromversorgung wiederhergestellt haben, testen Sie die Funktion des Leistungsschalters. Schalten Sie den Leistungsschalter ein und aus. Stellen Sie sicher, dass es sich reibungslos bewegt. Testen Sie die Auslösung des Leistungsschalters, indem Sie die Testtaste drücken, sofern Ihr Modell über eine verfügt. In diesem Schritt werden die Nutzungs- und Sicherheitsfunktionen überprüft.

• Testen Sie die Funktion des Leistungsschalters im Rahmen Ihrer regelmäßigen Nutzungsroutine.

• Wenn der Leistungsschalter auslöst, befolgen Sie die Schritte zum Zurücksetzen eines Miniatur-Leistungsschalters.

• Überprüfen Sie die Verbindungen nach dem Test immer erneut.

Hinweis: Durch Tests und regelmäßige Nutzungsprüfungen können Sie Probleme frühzeitig erkennen. Sie sorgen dafür, dass Ihr Stromkreis stark geschützt ist.

Sie sollten die Stromversorgung erst wiederherstellen, nachdem Sie alle Sicherheitsprüfungen abgeschlossen haben. Diese Angewohnheit schützt Ihr System und hilft Ihnen, Probleme zu vermeiden.

Häufige Fehler

Verkabelungsfehler

Bei der Installation passieren häufig Verkabelungsfehler Miniatur-Leistungsschalter . Manchmal wählen Menschen den falschen Schutzschalter für ihren Stromkreis. Überprüfen Sie immer, ob Ihr Leistungsschalter für Wechsel- oder Gleichstromsysteme geeignet ist. Die Verwendung zu dünner Drähte kann zur Überhitzung führen. Dünne Drähte schützen Ihr System nicht gut. Wählen Sie für jeden Stromkreis die richtige Drahtgröße. Lose Verbindungen können Funken erzeugen und den Schutz beeinträchtigen. Ziehen Sie jede Schraube fest und überprüfen Sie jede Klemme. Wenn Sie den Leistungsschalter nicht richtig montieren, kann es zu Problemen kommen. Platzieren Sie den Leistungsschalter für einen guten Schutz fest auf der DIN-Schiene.

• Die Verwendung des falschen Leistungsschaltertyps kann gefährlich sein.

• Dünne Drähte oder lose Verbindungen verringern den Schutz.

• Eine falsche Montage des Leistungsschalters führt dazu, dass er schlecht funktioniert.

• Die Nichtbeachtung der örtlichen Vorschriften kann zu Problemen und einem schwachen Schutz führen.

Tipp: Überprüfen Sie Ihre Verkabelung regelmäßig auf Beschädigungen oder lose Drähte. Dies trägt zur Sicherheit Ihres elektrischen Systems bei.

Überlastung

Wenn Sie zu viele Geräte an einen Stromkreis anschließen, kann dies zu einer Überlastung Ihres Leitungsschutzschalters führen. Dies kann dazu führen, dass der Leistungsschalter auslöst und nicht mehr richtig funktioniert. Überlastung kann Brände verursachen und Ihr Zuhause beschädigen. Es kann auch dazu führen, dass Ihre Geräte kaputt gehen und der Strom ausfällt. Sie müssen wissen, wie viel Last jeder Stromkreis bewältigen kann.

• Zu viel Strom kann einen Brand auslösen.

• Durch Kurzschlüsse kann es zu Stromschlägen kommen.

• Geräte können kaputt gehen, wenn der Schutz versagt.

• Stromausfälle treten auf, wenn Leistungsschalter aufgrund von Überlastung auslösen.

Um eine Überlastung zu vermeiden, nutzen Sie unterschiedliche Steckdosen für Ihre Geräte. Überspannungsschutzgeräte helfen bei der Energieverwaltung. Trennen Sie Dinge, die Sie nicht verwenden, vom Stromnetz. Wählen Sie energiesparende Geräte für einen besseren Schutz. Wenn Sie sich nicht sicher sind, bitten Sie einen Experten um Hilfe.

Sicherheitsschritte überspringen

Wenn Sie Sicherheitsschritte überspringen, kann es zu großen Problemen kommen. Wenn Sie Ihre Arbeit nicht überprüfen, kann es zu losen Drähten oder einer schlechten Erdung kommen. Dies erhöht die Wahrscheinlichkeit von Erschütterungen und Bränden. Wenn viele Drähte an einer Klemme angeschlossen werden, kann es zu lockeren Verbindungen kommen. Lose Verbindungen verringern den Schutz.

• Lose Drähte oder eine schlechte Erdung können Stromschläge verursachen.

• Bei falscher Installation kann es zu Funkenbildung und Bränden kommen.

• Das Überspringen von Genehmigungen kann rechtliche Probleme und keinen Versicherungsschutz verursachen.

Hinweis: Befolgen Sie immer alle Sicherheitsschritte. Wenn Sie Probleme feststellen, beauftragen Sie einen ausgebildeten Elektriker mit der Überprüfung Ihres Sicherungskastens. So bleiben Ihr Zuhause und Ihre Familie sicher.

Fehlerbehebung bei Miniatur-Leistungsschaltern

Leistungsschalter passt nicht

Möglicherweise stellen Sie fest, dass Ihr Leitungsschutzschalter passt nicht in die Schalttafel. Dieses Problem tritt häufig auf, wenn das Leistungsschaltermodell nicht zur DIN-Schiene oder zum Schalttafelsteckplatz passt. Überprüfen Sie immer, ob Sie den richtigen Typ und die richtige Größe haben, bevor Sie beginnen. Wenn sich der Unterbrecher locker anfühlt oder nicht einrastet, wenden Sie keine Gewalt an. Gewalteinwirkung kann sowohl den Leistungsschalter als auch die Schalttafel beschädigen. Vergleichen Sie stattdessen den neuen Leistungsschalter mit dem alten. Schauen Sie sich die Befestigungsclips und die Breite an. Wenn Sie einen Unterschied feststellen, benötigen Sie möglicherweise ein anderes Modell. Ein gut sitzender Unterbrecher sitzt flach und bewegt sich nicht, wenn Sie darauf drücken.

Tipp: Bringen Sie beim Kauf eines Ersatzes immer den alten Leistungsschalter mit in den Laden. Dies hilft Ihnen, die richtige Übereinstimmung zu finden.

Probleme beim Auslösen

Wenn Ihr neuer Schutzschalter immer wieder auslöst, müssen Sie die Ursache dafür herausfinden. Mehrere häufige Probleme können dies verursachen:

• Überlastete Stromkreise

• Kurzschlüsse

• Erdschlüsse

• Lichtbogenfehler

Überlastungen treten auf, wenn Sie zu viele Geräte anschließen. Der Schutzschalter löst aus, um eine Überhitzung der Drähte zu verhindern. Kurzschlüsse treten auf, wenn ein heißer Draht einen Neutral- oder Erdungsdraht berührt. Dies führt zu einem plötzlichen Stromstoß. Erdschlüsse treten auf, wenn Strom in die Erde gelangt, oft über ein beschädigtes Kabel. Störlichtbögen sind Funken, die zwischen Drähten oder Anschlüssen überspringen.

Sie können Überlastungen beheben, indem Sie einige Geräte ausstecken. Wenn der Schutzschalter immer noch auslöst, prüfen Sie, ob Kabel oder Steckdosen beschädigt sind. Manchmal braucht man einen Elektriker, um versteckte Probleme zu finden.

Lose Verbindungen

Lose Verbindungen können viele Probleme in Ihrem Schaltschrank verursachen. Möglicherweise bemerken Sie flackernde Lichter, warme Stellen auf dem Bedienfeld oder sogar einen Brandgeruch. Diese Zeichen bedeuten, dass Sie Ihre Verbindungen sofort überprüfen sollten. Suchen Sie mit einer Taschenlampe nach Lochfraß, Verkohlung oder Verfärbung rund um die Anschlüsse. Diese Markierungen zeigen an, dass eine Verbindung nicht fest ist.

Sie können auch einen Wärmescanner verwenden, um Hotspots zu finden. Vergleichen Sie die Temperatur jedes Leistungsschalters. Wenn einer viel wärmer ist, kann es sein, dass die Verbindung locker oder korrodiert ist. Nachdem Sie einen losen Draht repariert haben, ziehen Sie die Schraube immer fest und überprüfen Sie sie erneut. Notieren Sie, was Sie behoben haben, damit Sie den Überblick behalten. Gute Aufzeichnungen helfen Ihnen, Muster zu erkennen und zukünftige Probleme zu verhindern.

Hinweis: Schalten Sie immer die Hauptstromversorgung aus, bevor Sie Kabel oder Anschlüsse berühren. Sicherheit steht jedes Mal an erster Stelle.

Wartung und Zuverlässigkeit

Sich kümmern Ihr MCB sorgt für die Sicherheit Ihres elektrischen Systems. Sie sollten Ihren MCB regelmäßig auf Probleme überprüfen. Wenn Sie ihn pflegen, funktioniert Ihr MCB, wenn Sie ihn brauchen.

Routineinspektion

Überprüfen Sie Ihren MCB nach einem festgelegten Zeitplan. Dies hilft Ihnen, Probleme frühzeitig zu erkennen und sorgt für Sicherheit. Verwenden Sie die folgende Tabelle, um zu wissen, was zu tun ist:

Sie können auch diese Prüfungen durchführen:

• Belastungstests zeigen, ob der MCB bei realer Nutzung auslöst.

• Die Prüfung des Isolationswiderstands findet Schwachstellen in der Isolierung.

• Bei der Spannungsprüfung mit einem Multimeter wird geprüft, ob der MCB ordnungsgemäß funktioniert.

• Bei der Durchgangsprüfung wird geprüft, ob Strom fließt, wenn der Sicherungsautomat eingeschaltet ist, und stoppt, wenn er ausgeschaltet ist.

Tipp: Schalten Sie immer den Strom aus, bevor Sie Ihren MCB überprüfen oder testen.

Gebrauchsspuren

Sie sollten wissen, wann Ihr MCB alt oder abgenutzt ist. Diese Anzeichen bedeuten, dass Ihr MCB möglicherweise repariert oder ausgetauscht werden muss. Achten Sie auf diese Dinge:

• Der MCB löst häufig aus

• Sie sehen Brandflecken oder riechen etwas Seltsames in der Nähe des MCB

• Es gibt Risse oder Bruchstücke

• Die MCB-Platte weist Stellen auf, die verbrannt oder verfärbt aussehen

• Der MCB löst häufig aus, weil zu viele Dinge angeschlossen sind

Wenn Sie eines davon sehen, überprüfen Sie sofort Ihren MCB. Ein abgenutzter MCB kann die Sicherheit Ihres Systems nicht gewährleisten.

Wann ersetzen?

Wechseln Sie Ihren MCB, wenn Sie bei der Überprüfung große Probleme feststellen. Experten sagen, dass Sie grundlegende Schritte befolgen sollten, um Kompaktleistungsschalter zu überprüfen. Mithilfe dieser Schritte können Sie feststellen, ob Ihr MCB noch sicher ist. Vor allem in großen Gebäuden oder Fabriken sollten diese Kontrollen von geschultem Personal durchgeführt werden.

Ersetzen Sie Ihren MCB, wenn:

• Es löst ständig aus, auch nachdem Sie die Last repariert haben

• Sie sehen Brandflecken oder riechen verbrannt

• Der MCB ist kaputt oder weist Risse auf

• Der MCB besteht die elektrischen Tests nicht

Hinweis: Ein neuer MCB bietet besseren Schutz und sorgt für die Sicherheit Ihres Systems.

Wenn Sie sich um Ihren MCB kümmern, können Sie Probleme vermeiden und Ihr Zuhause oder Ihr Unternehmen schützen. Regelmäßige Kontrollen und die schnelle Behebung von Problemen tragen dazu bei, dass Ihr MCB länger hält.

Führen Sie die folgenden Schritte aus, um einen Leitungsschutzschalter sicher einzubauen. Wählen Sie zunächst den richtigen Leistungsschalter für Ihr System aus. Als nächstes schalten Sie den Hauptstrom aus. Ziehen Sie Schutzausrüstung wie Handschuhe und Schutzbrille an. Überprüfen Sie alle Verbindungen, um sicherzustellen, dass sie fest sitzen. Bringen Sie die Panelabdeckung wieder an, wenn Sie fertig sind. Schalten Sie das Gerät wieder ein und achten Sie auf seltsame Geräusche. Testen Sie den Leistungsschalter, um zu sehen, ob er richtig funktioniert.

Es folgen die Breaker von HAIPART Strenge Qualitätsregeln :

Regelmäßige Kontrollen und die Hilfe eines zugelassenen Elektrikers sorgen dafür, dass Ihr System sicher ist und lange Zeit einwandfrei funktioniert.

HAIPART ist ein diversifiziertes Unternehmen im Bereich elektrischer Niederspannungsgeräte mit umfassenden Produktionskapazitäten. Wir produzieren nicht nur selbstständig Kunststoff- und Metallteile , sondern verarbeiten diese auch Komponenten . durch verschiedene fortschrittliche Fertigungstechniken zu Unser Fachwissen umfasst Formenbau und -herstellung, Forschung und Entwicklung von Automatisierungsgeräten sowie die Montage fertiger Produkte und bietet unseren Kunden Lösungen aus einer Hand.

FAQ

Was ist ein Miniatur-Leistungsschalter (MCB)?

Sie verwenden a Miniatur-Leistungsschalter zum Schutz Ihres elektrischen Systems. Es stoppt den Stromfluss, wenn zu viel Strom fließt oder ein Kurzschluss vorliegt. Sie können es nach dem Auslösen zurücksetzen.

Woher wissen Sie, welchen MCB Sie wählen sollen?

Sie überprüfen die Spannungs- und Stromstärke für Ihren Stromkreis. Sie wählen einen MCB aus, der den Anforderungen Ihres Systems entspricht. Sie können einen Experten fragen oder die HAIPART-Gebrauchsanleitung nutzen, um Hilfe zu erhalten.

Können Sie einen MCB selbst installieren?

Sie können einen MCB installieren, wenn Sie die Sicherheitsmaßnahmen befolgen und die richtigen Werkzeuge verwenden. Sie müssen den Strom ausschalten und Schutzausrüstung tragen. Wenn Sie unsicher sind, sollten Sie einen zugelassenen Elektriker anrufen.

Was sollten Sie tun, wenn Ihr MCB ständig auslöst?

Sie trennen einige Geräte vom Stromnetz und prüfen, ob die Kabel beschädigt sind. Sie suchen nach Anzeichen einer Überlastung oder eines Kurzschlusses. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Wie oft sollten Sie Ihren MCB überprüfen?

Sie überprüfen Ihren MCB alle sechs Monate. Sie suchen nach Brandflecken, losen Drähten oder seltsamen Gerüchen. Regelmäßige Kontrollen helfen Ihnen, die Sicherheit Ihrer elektrischen Anlage zu gewährleisten.
