Stromkreise sind ständig der Gefahr von Überlastungen ausgesetzt, die zu Schäden oder Bränden führen können. Wie schützen wir sie zuverlässig? Der Der thermische Auslöser ist ein wichtiges Gerät, das durch den Einsatz wärmeempfindlicher Technologie eine Überlastung des Stromkreises verhindert.
In diesem Beitrag erfahren Sie, wie thermische Auslöser funktionieren, warum Überlastschutz wichtig ist und wie sie im Vergleich zu anderen Auslösemechanismen abschneiden. Das Verständnis dieser Einheiten trägt dazu bei, elektrische Systeme sicher und effizient zu halten.
Der thermische Auslöser basiert auf einer einfachen, aber effektiven Komponente: dem Bimetallstreifen. Dieser Streifen besteht aus zwei miteinander verbundenen Metallen mit unterschiedlichen Ausdehnungsgeschwindigkeiten. Wenn elektrischer Strom durch den Stromkreis fließt, erwärmt sich das Band aufgrund der Widerstandserwärmung. Übersteigt der Strom über einen längeren Zeitraum die Nennlast, verbiegt sich der Bimetallstreifen durch die Hitze. Dieser Biegevorgang löst mechanisch den Auslösemechanismus aus, öffnet die Kontakte des Leistungsschalters und unterbricht die Stromversorgung. Dieser Prozess ist der Kern des Überlastschutzes der thermischen Auslöser.
Überlastungen führen dazu, dass der Strom über das normale Betriebsniveau ansteigt und Wärme im Stromkreis und im Auslöser selbst entsteht. Der Temperaturanstieg des Bimetallstreifens ist proportional zum Quadrat des Stroms, sodass höhere Überlastungen eine schnellere Erwärmung bewirken. Der thermische Auslöser nutzt diesen Wärmeaufbau, um anhaltende Überstromzustände zu erkennen und diese von harmlosen vorübergehenden Überspannungen wie Motoranläufen zu unterscheiden. Dadurch wird sichergestellt, dass der Leistungsschalter bei kurzen Hochstromstößen nicht unnötig auslöst.
Ein wesentliches Merkmal des thermischen Auslösers ist sein zeitverzögerter Betrieb. Das Gerät schaltet nach einer Verzögerung ab, die umgekehrt proportional zur Größe der Überlast ist; Je größer der Strom, desto schneller die Fahrt. Diese umgekehrte Zeitcharakteristik trägt dazu bei, störende Auslösungen zu verhindern und schützt gleichzeitig vor gefährlichen längeren Überlastungen. Beispielsweise könnte eine leichte Überlastung dazu führen, dass der Leistungsschalter nach einigen Minuten auslöst, wohingegen eine starke Überlastung eine Auslösung innerhalb von Sekunden bewirken könnte. Dieses Verhalten stimmt mit der Funktionsweise der thermisch-magnetischen Auslöseeinheit überein , die üblicherweise in Leistungsschaltern verwendet wird.
Viele thermische Auslöser ermöglichen die Einstellung des Ansprechstroms – der Schwelle, bei der sich der Bimetallstreifen deutlich zu verbiegen beginnt. Durch diese Einstellbarkeit können Techniker den Schutz an spezifische Stromkreisanforderungen anpassen und so die Koordination mit vor- und nachgeschalteten Geräten verbessern. Die Einstellungen liegen typischerweise zwischen 70 % und 100 % des Nennstroms des Leistungsschalters. Die richtige Einstellung ist für einen wirksamen Schutz der thermischen Auslöseeinheit und die Vermeidung von Fehlauslösungen von entscheidender Bedeutung.
Thermische Auslöser arbeiten häufig zusammen mit magnetischen Auslösern in Leistungsschaltern, um einen Vollspektrumschutz zu bieten. Während die thermische Einheit Überlastungen zeitverzögert bewältigt, reagiert die magnetische Einheit sofort auf Kurzschlüsse, indem sie den Leistungsschalter mithilfe einer elektromagnetischen Spule sofort auslöst. Diese als thermisch-magnetische Auslösefunktion bekannte Kombination stellt sicher, dass sowohl langsame als auch schnelle Überstromereignisse wirksam bekämpft werden.
Thermische Auslöser gibt es in verschiedenen Konfigurationen, einschließlich fester und einstellbarer Versionen. Bei einigen handelt es sich um eigenständige thermische Einheiten, während andere in thermisch-magnetische oder elektronische Auslöseeinheiten integriert sind. Die Wahl hängt von der Anwendung, der erforderlichen Empfindlichkeit und den Umgebungsbedingungen ab. Beispielsweise ist ein thermischer Überlastschutz mit einstellbaren Einstellungen ideal für Motorstromkreise, die Einschaltströmen ausgesetzt sind.
Thermische Auslöser bieten mehrere Vorteile:
Zuverlässiger Schutz vor längerer Überlastung
Die Zeitverzögerung verhindert störende Auslösungen durch transiente Ströme
Das einfache mechanische Design sorgt für Langlebigkeit und einfache Wartung
Einstellbare Einstellungen verbessern die Koordination und Systemsicherheit
Kostengünstige Lösung für viele Wohn-, Gewerbe- und Industrieanwendungen
Sie spielen eine entscheidende Rolle für die elektrische Sicherheit von thermischen Auslösern und schützen Leitungen, Geräte und Personal vor Überhitzungs- und Brandrisiken.
Tipp: Überprüfen und passen Sie die Ansprechstromeinstellungen des thermischen Auslösers regelmäßig an, um einen optimalen Überlastschutz zu gewährleisten und unnötige Ausfallzeiten in Ihren elektrischen Systemen zu vermeiden.
Der thermische Auslöser ist ein wichtiger Bestandteil vieler Leistungsschalter und bietet zuverlässigen Überlastschutz durch ein einfaches mechanisches Design. Das Verständnis seiner Komponenten hilft zu klären, wie es funktioniert, um die Sicherheit elektrischer Schaltkreise zu gewährleisten.

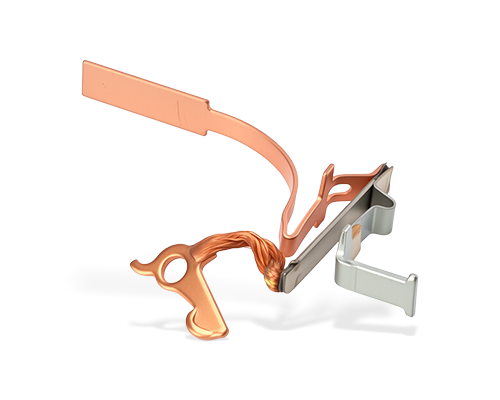

Das Herzstück des thermischen Auslösers ist der Bimetallstreifen. Dieser Streifen besteht aus zwei verschiedenen miteinander verbundenen Metallen, die jeweils einen unterschiedlichen Wärmeausdehnungskoeffizienten haben. Zu den gängigen Metallpaaren gehören Stahl und Kupfer oder Stahl und Messing. Wenn Strom fließt, erwärmt sich das Band durch Widerstandserwärmung. Da sich die Metalle unterschiedlich schnell ausdehnen, verbiegt sich das Band als Reaktion auf Temperaturänderungen. Genau dieser Biegevorgang löst den Auslösemechanismus aus.
Das Design des Bimetallstreifens sorgt für ein ausgewogenes Verhältnis von Empfindlichkeit und Haltbarkeit. Es muss sich so weit biegen, dass der Leistungsschalter bei anhaltender Überlastung auslöst, aber einer Biegung durch kurze Überspannungen wie Motorstartströme standhalten. Die Dicke, Länge und Metallwahl beeinflussen diese Eigenschaften.
Der Bimetallstreifen wird im Stromflusspfad platziert und oft in Reihe mit dem Stromkreis geschaltet, den er schützt. Während der Strom durchfließt, erzeugt er Wärme proportional zum Quadrat des Stroms (I⊃2;R-Verluste). Diese Wärme erwärmt den Bimetallstreifen und führt bei anhaltender Überlastung dazu, dass er sich mit der Zeit verbiegt.

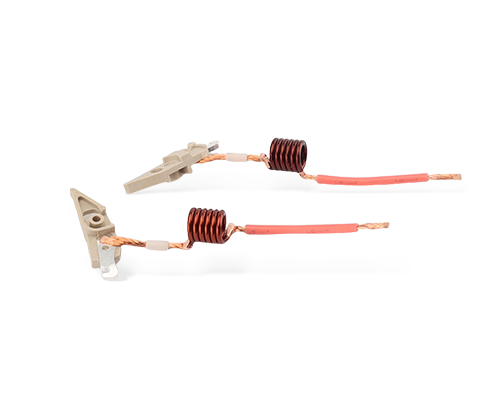

Einige thermische Auslöser verfügen über zusätzliche Heizelemente oder Spulen, die um den Bimetallstreifen gewickelt sind, um die Empfindlichkeit zu erhöhen. Diese Spulen tragen dazu bei, das Band vorzuwärmen, sodass es auf geringere Überlastströme reagieren kann, was besonders beim Schutz empfindlicher Geräte nützlich ist.
Der Biegebimetallstreifen ist mechanisch mit der Auslösestange oder dem Riegel des Leistungsschalters verbunden. Wenn sich der Streifen über einen bestimmten Punkt hinaus biegt, drückt oder zieht er diese Verbindung und löst so die Verriegelung, die die Kontakte des Leistungsschalters geschlossen hält.
Durch diese mechanische Wirkung trennen sich die Kontakte, wodurch der Stromfluss unterbrochen und der Stromkreis geschützt wird. Die Einfachheit dieses Mechanismus gewährleistet eine hohe Zuverlässigkeit und einfache Wartung.
Viele thermische Auslöser verfügen über einstellbare Einstellungen für den Ansprechstrom – den Mindeststrom, bei dem der Auslösemechanismus aktiviert wird. Diese Einstellung erfolgt häufig über eine kalibrierte Skala oder Schraube, die die Position oder Spannung des Bimetallstreifens oder der zugehörigen Komponenten ändert.
Durch die Einstellbarkeit können Techniker den Schutz der thermischen Auslöseeinheit an die spezifische Last und Umgebung anpassen, wodurch die Koordination mit anderen Schutzgeräten verbessert und Fehlauslösungen reduziert werden. Durch die Kalibrierung wird sichergestellt, dass das Gerät mit der richtigen Stromstärke und Zeitverzögerung auslöst und somit den Sicherheitsstandards entspricht.
Tipp: Überprüfen und kalibrieren Sie regelmäßig den Bimetallstreifen und die Einstelleinstellungen der thermischen Auslöser, um einen präzisen Überlastschutz zu gewährleisten und unerwartete Auslösungen in Ihren elektrischen Systemen zu verhindern.
Die Leistung eines thermischen Auslösers hängt eng von der Umgebungstemperatur ab. Da sich der Bimetallstreifen aufgrund der durch den Stromfluss erzeugten Wärme verbiegt, beeinflusst die Außentemperatur seine Empfindlichkeit. In wärmeren Umgebungen kann es sein, dass sich das Band früher verbiegt, was dazu führt, dass der Leistungsschalter bei Strömen unter dem Nennansprechwert auslöst. Umgekehrt benötigt der Streifen unter kühleren Bedingungen möglicherweise höhere Ströme zum Auslösen, was möglicherweise zu einer Verzögerung des Schutzes führt. Die Hersteller stellen Derating-Tabellen zur Verfügung, um die Ansprecheinstellungen an die Umgebungstemperatur anzupassen und so einen zuverlässigen Überlastschutz der thermischen Auslöseeinheit zu gewährleisten . Große Temperaturschwankungen können diese Kalibrierung jedoch erschweren und manchmal zu Fehlauslösungen oder verzögerten Auslösungen führen.
Ein Vorteil des thermischen Auslösers ist seine inhärente Zeitverzögerung, die es ihm ermöglicht, vorübergehende Überspannungen wie Motoreinschaltströme zu tolerieren. Bei diesen Überspannungen handelt es sich um hohe Stromspitzen, die während des Motorstarts nur Millisekunden bis Sekunden andauern. Der Bimetallstreifen erwärmt und biegt sich langsam, sodass kurzzeitige Überspannungen nicht zu einer sofortigen Auslösung führen. Aufgrund dieser Eigenschaft eignen sich thermische Auslöser gut für den Motorschutz und unterscheiden sich von rein magnetischen Auslösern, die sofort reagieren. Längere Überlastungen führen jedoch weiterhin zum Auslösen des thermischen Auslösers und verhindern so Schäden an der Anlage.
Thermische Auslöser verfügen über einen definierten Empfindlichkeitsbereich, der oft zwischen 70 % und 100 % des Nennstroms einstellbar ist. Dieser Bereich ermöglicht die Anpassung an spezifische Schaltungsanforderungen. Dennoch werden sehr geringe Überlastungen unterhalb der Mindestanregung möglicherweise nicht erkannt, was ein Risiko darstellt, wenn solche Ströme anhalten. Das Hinzufügen von Heizspulen um den Bimetallstreifen herum kann die Empfindlichkeit bei empfindlichen Anwendungen erhöhen und die Erkennung kleinerer Überlastungen ermöglichen. Dies erhöht jedoch die Komplexität und erfordert eine sorgfältige Kalibrierung, um Fehlauslösungen zu vermeiden.
Fehlauslösungen sind bei thermischen Auslösern ein häufiges Problem und werden häufig durch Umgebungsfaktoren oder falsche Einstellungen verursacht. Hohe Umgebungstemperaturen, häufige vorübergehende Überspannungen oder falsche Impulsgebereinstellungen können zu unnötigen Leistungsschalterauslösungen führen. Um dies zu mildern:
Verwenden Sie Herabstufungstabellen des Herstellers, um Temperaturschwankungen auszugleichen.
Wählen Sie unter Berücksichtigung der Lasteigenschaften geeignete Ansprechstromeinstellungen aus.
Setzen Sie thermisch-magnetische Auslöser ein, die thermische und magnetische Funktionen kombinieren, um einen umfassenden Schutz zu gewährleisten.
Erwägen Sie hydraulische magnetische oder elektronische Auslöser in Umgebungen mit extremen Temperaturschwankungen oder empfindlichen Lasten.
Regelmäßige Wartung des thermischen Auslösers und Fehlerbehebung des thermischen Auslösers helfen dabei, Probleme frühzeitig zu erkennen und so einen zuverlässigen Betrieb und elektrische Sicherheit zu gewährleisten.
Tipp: Konsultieren Sie immer die Tabellen zur Reduzierung der Umgebungstemperatur und passen Sie die Einstellungen der thermischen Auslöseeinheit entsprechend an, um Fehlauslösungen zu vermeiden und einen wirksamen Überlastschutz aufrechtzuerhalten.
Thermisch-magnetische Schutzschalter vereinen zwei wesentliche Schutzmechanismen: den thermischen Auslöser und den magnetischen Auslöser. Der thermische Auslöser bewältigt Überlastungen mithilfe eines Bimetallstreifens, der sich erwärmt und verbiegt, wenn der Strom über einen längeren Zeitraum die normalen Werte überschreitet. Durch diese Biegung löst der Leistungsschalter nach einer Zeitverzögerung aus und verhindert so Schäden durch längere Überhitzung.
Andererseits bietet der magnetische Auslöser einen sofortigen Schutz vor Kurzschlüssen. Es verwendet eine elektromagnetische Spule, die bei einem plötzlichen Stromstoß ein starkes Magnetfeld erzeugt. Diese Magnetkraft löst den Leistungsschalter sofort aus und unterbricht die Stromversorgung, um katastrophale Schäden zu vermeiden.
Zusammen bilden diese beiden Auslösefunktionen ein umfassendes Schutzsystem. Der thermische Auslöser schützt vor langsamen, schleichenden Überlastungen, während der magnetische Auslöser sofort auf gefährliche Kurzschlüsse reagiert. Dieses Dual-Action-Design gewährleistet elektrische Sicherheit und zuverlässigen Betrieb in verschiedenen Umgebungen.
Der thermische Auslöser ist für den Überlastschutz in thermisch-magnetischen Leistungsschaltern von entscheidender Bedeutung. Es überwacht kontinuierlich den durch den Stromkreis fließenden Strom. Wenn der Strom über den Nennwert ansteigt, aber nicht hoch genug ist, um den magnetischen Auslöser auszulösen, erwärmt sich der Bimetallstreifen im Inneren der Thermoeinheit aufgrund der Widerstandserwärmung.
Wenn sich der Streifen erwärmt, biegt er sich allmählich. Wenn die Überlast anhält, erreicht die Biegung einen Punkt, an dem sie die Verriegelung des Leistungsschalters mechanisch löst, die Kontakte öffnet und den Stromkreis trennt. Diese zeitverzögerte Reaktion verhindert störende Auslösungen durch vorübergehende Überspannungen, wie z. B. Motoranlaufströme, und schützt gleichzeitig Verkabelung und Geräte vor Überhitzung.
Mit den einstellbaren Einstellungen können Techniker den Ansprechstrom – den Strompegel, bei dem die Thermoeinheit anspricht – normalerweise auf einen Wert zwischen 70 % und 100 % des Nennstroms des Leistungsschalters einstellen. Die richtige Einstellung ist für einen wirksamen Schutz des thermischen Auslösers und die Koordination mit anderen Schutzgeräten von entscheidender Bedeutung.
Die magnetische Auslöseeinheit ergänzt die thermische Einheit, indem sie eine sofortige Reaktion auf Kurzschlüsse ermöglicht. Es enthält einen Elektromagneten, der durch den durch den Leistungsschalter fließenden Strom erregt wird. Bei einem Kurzschluss erzeugt der plötzliche Stromstoß ein starkes Magnetfeld, das einen Kolben oder Anker schnell anzieht.
Diese Aktion löst den Leistungsschalter innerhalb von Millisekunden aus, öffnet die Kontakte und unterbricht den gefährlichen Fehlerstrom. Im Gegensatz zum thermischen Auslöser verfügt der magnetische Auslöser über keine Zeitverzögerung, was eine schnelle Abschaltung gewährleistet und Schäden minimiert.
Der Schwellenwert für die unverzögerte Auslösung wird typischerweise als Vielfaches des Nennstroms des Leistungsschalters eingestellt, abhängig vom Leistungsschaltertyp (z. B. B-, C- oder D-Kurven). Dies trägt dazu bei, unerwünschte Auslösungen während normaler Übergangsbedingungen zu verhindern und gleichzeitig die Sicherheit bei Fehlern zu gewährleisten.
Nachdem ein thermisch-magnetischer Schutzschalter ausgelöst hat, kann er manuell zurückgesetzt werden, sobald der Fehlerzustand behoben ist und der Bimetallstreifen abgekühlt ist. Durch die Abkühlung richtet sich das Band auf, sodass die Verriegelung wieder einrastet und die Unterbrecherkontakte schließen.
Um den zuverlässigen Betrieb thermisch-magnetischer Auslöser zu gewährleisten, ist eine regelmäßige Wartung wichtig. Dazu gehört:
Überprüfen und Anpassen der Aufnahmestromeinstellungen für eine ordnungsgemäße Koordination.
Überprüfen Sie den Bimetallstreifen und die mechanischen Verbindungen auf Verschleiß oder Beschädigung.
Testen der magnetischen Auslösefunktion, um die sofortige Reaktion zu überprüfen.
Reinigen Sie Kontakte und Lichtbogenkammern, um eine wirksame Lichtbogenlöschung aufrechtzuerhalten.
Eine ordnungsgemäße Wartung und Fehlerbehebung tragen dazu bei, Fehlauslösungen zu verhindern und sicherzustellen, dass der Leistungsschalter seine elektrische Sicherheitsfunktion des thermischen Auslösers effektiv ausführt.
Tipp: Lassen Sie den Bimetallstreifen des thermischen Auslösers immer vollständig abkühlen, bevor Sie den Leistungsschalter zurücksetzen, um ein vorzeitiges erneutes Auslösen zu vermeiden und einen zuverlässigen Überlastschutz zu gewährleisten.
Aufgrund ihres zuverlässigen Überlastschutzes werden thermische Auslöser häufig in Stromkreisen für Privathaushalte, Gewerbe und Industrie eingesetzt. In Privathaushalten schützen sie Leitungen und Geräte, indem sie längere Stromüberlastungen verhindern, die zu Überhitzung oder Bränden führen könnten. Gewerbliche Gebäude profitieren vom Schutz durch thermische Auslöser, da sie dafür sorgen, dass Beleuchtung, HVAC und Bürogeräte sicher funktionieren, ohne dass es zu störenden Auslösungen durch vorübergehende Überspannungen kommt. In industriellen Umgebungen, in denen schwere Maschinen und Motoren üblich sind, sind in Leistungsschaltern integrierte thermische Auslöser zum Schutz von Motoren und Schalttafeln vor anhaltender Überlastung in hohem Maße erforderlich. Ihre inhärente Zeitverzögerungseigenschaft ermöglicht es ihnen, vorübergehende Überspannungen wie Motoranlaufströme zu tolerieren, was sie ideal für solche Anwendungen macht.
Thermische Auslöser eignen sich hervorragend zum Schutz von Motoren und empfindlichen elektrischen Geräten. Beim Anlaufen von Motoren treten häufig hohe Einschaltströme auf, die fälschlicherweise zur Auslösung von Schnellauslösern führen können. Der Bimetallstreifen des thermischen Auslösers erwärmt sich allmählich und sorgt so für eine eingebaute Verzögerung, die Fehlauslösungen bei diesen vorübergehenden Ereignissen verhindert. Dies macht thermische Überlastschutzgeräte zur bevorzugten Wahl für Motorstromkreise, da sie die Langlebigkeit der Geräte gewährleisten und Ausfallzeiten minimieren. Darüber hinaus können thermische Auslöser an spezifische Motorlastanforderungen angepasst werden, wodurch die Schutzgenauigkeit verbessert wird. Bei empfindlichen Geräten hilft die sanfte und zeitverzögerte Reaktion, unnötige Unterbrechungen zu vermeiden und gleichzeitig Schäden durch echte Überlastungen zu vermeiden.
Einer der Hauptvorteile thermischer Auslöser ist ihre Kosteneffizienz in Kombination mit zuverlässiger Leistung. Ihr einfacher mechanischer Aufbau, der sich um den Bimetallstreifen dreht, erfordert minimale Wartung und bietet eine lange Lebensdauer. Im Gegensatz zu elektronischen Auslösern sind thermische Auslöser nicht auf komplexe Elektronik angewiesen, wodurch sie (innerhalb bestimmter Grenzen) weniger anfällig für Umweltfaktoren wie elektrisches Rauschen oder extreme Temperaturen sind. Diese Zuverlässigkeit macht sie für eine Vielzahl von Umgebungen geeignet, von Wohnpanels bis hin zu rauen Industrieumgebungen. Darüber hinaus sind thermische Auslöser im Allgemeinen günstiger als elektronische Auslöser, was sie zu einer wirtschaftlichen Wahl für viele Anwendungen macht, bei denen ein einfacher Überlastschutz ausreicht.
Während elektronische Auslöser erweiterte Funktionen wie programmierbare Einstellungen, Kommunikationsfunktionen und präzise Auslösekurven bieten, bleiben thermische Auslöser für viele Anwendungen relevant. Thermische Auslöser werden bevorzugt, wenn Einfachheit, Kosteneinsparungen und bewährte Zuverlässigkeit im Vordergrund stehen. Sie eignen sich besonders für Stromkreise mit stabilen Lastprofilen und bei denen vorübergehende Überlastungen wie Motoranläufe häufig vorkommen. Elektronische Auslöser eignen sich jedoch besser für komplexe Systeme, die eine detaillierte Überwachung, einstellbare Auslöseparameter und die Integration in digitale Steuerungssysteme erfordern. Die Wahl zwischen thermischen und elektronischen Auslösern hängt von der Komplexität, dem Budget und den Schutzanforderungen der Anwendung ab. Für den einfachen Überlastschutz in Wohn- oder Industriestromkreisen sind thermische Auslöser nach wie vor eine bewährte Lösung.
Tipp: Berücksichtigen Sie bei der Auswahl thermischer Auslöser für den Motorschutz deren einstellbare Ansprecheinstellungen, um die Empfindlichkeit auszugleichen und Fehlauslösungen beim Motorstart zu vermeiden.
Die Auswahl der richtigen Ansprechstromeinstellung für einen thermischen Auslöser ist für einen wirksamen Überlastschutz von entscheidender Bedeutung. Der Anzugsstrom ist der Schwellenwert, bei dem sich der Bimetallstreifen zu verbiegen beginnt und bei anhaltender Überlastung schließlich den Leistungsschalter auslöst. Typischerweise liegt diese Einstellung zwischen 70 % und 100 % des Nennstroms des Leistungsschalters. Eine zu niedrige Einstellung kann zu Fehlauslösungen führen, insbesondere bei normalen Übergangsereignissen wie Motoranläufen. Umgekehrt kann eine zu hohe Einstellung die Auslösung verzögern und die Gefahr einer Beschädigung der Verkabelung und Ausrüstung mit sich bringen.
Um die richtige Ansprecheinstellung zu bestimmen, berücksichtigen Sie den Dauerlaststrom und alle zu erwartenden vorübergehenden Überspannungen. Motorstromkreise erfordern beispielsweise häufig eine Einstellung in der Nähe des Nennstroms, um Einschaltströme zu bewältigen, ohne dass es zu unnötigen Auslösungen kommt. Die Verwendung von Herstellerrichtlinien trägt dazu bei, sicherzustellen, dass der Ansprechstrom der spezifischen Anwendung entspricht und das Gleichgewicht zwischen Sicherheit und Betriebskontinuität gewahrt bleibt.
Eine ordnungsgemäße Koordination zwischen thermischen Auslösern und anderen Schutzgeräten im elektrischen Verteilungssystem ist von entscheidender Bedeutung. Ziel ist es, Fehler selektiv zu isolieren und so systemweite Ausfälle zu minimieren. Die Ansprech- und Zeitverzögerungseinstellungen des thermischen Auslösers sollten mit vorgeschalteten Leistungsschaltern und nachgeschalteten Sicherungen oder Leistungsschaltern koordiniert werden, um sicherzustellen, dass nur das Gerät auslöst, das dem Fehler am nächsten liegt.
Bei dieser Koordination werden die Zeit-Strom-Kennlinien aller Schutzgeräte analysiert. Die zeitabhängige Auslösung des thermischen Auslösers ermöglicht eine Koordination, indem eine Verzögerung bereitgestellt wird, die sicherstellt, dass nachgeschaltete Geräte zuerst auslösen. Die entsprechende Anpassung der Ansprechströme und Zeitverzögerungen trägt dazu bei, die Systemzuverlässigkeit aufrechtzuerhalten und Ausfallzeiten zu reduzieren.
Die Umgebungstemperatur beeinflusst die Leistung des thermischen Auslösers erheblich. Da die Biegung des Bimetallstreifens wärmeabhängig ist, können höhere Umgebungstemperaturen zu einer früheren Auslösung führen, während niedrigere Temperaturen diese verzögern können. Die Hersteller stellen Derating-Tabellen zur Verfügung, die angeben, wie die Aufnahmestromeinstellungen je nach Umgebungstemperatur angepasst werden sollten.
Beispielsweise kann ein für 30 °C ausgelegter thermischer Auslöser in einer Umgebung mit 50 °C vorzeitig auslösen, sofern der Ansprechstrom nicht nach oben angepasst wird. Umgekehrt kann es in kälteren Umgebungen erforderlich sein, den Ansprechstrom zu senken, um die Schutzempfindlichkeit aufrechtzuerhalten. Durch die Anwendung dieser Reduzierungsfaktoren wird sichergestellt, dass die thermische Auslöseeinheit unabhängig von Umgebungstemperaturschwankungen einen konsistenten Überlastschutz bietet.
In der richtigen Ausrichtung installieren: Montieren Sie die thermische Auslöseeinheit wie empfohlen, um eine genaue thermische Reaktion sicherzustellen. Eine falsche Ausrichtung kann die Wärmeableitung und den Auslösezeitpunkt beeinträchtigen.
Überprüfen Sie die Einstellungen nach der Installation: Testen Sie den Leistungsschalter nach dem Einstellen des Ansprechstroms unter kontrollierten Bedingungen, um den ordnungsgemäßen Betrieb zu bestätigen. Verwenden Sie Testgeräte oder simulieren Sie Überlastungen sorgfältig.
Regelmäßige Wartung: Überprüfen und kalibrieren Sie die thermische Auslöseeinheit regelmäßig, um alternde Komponenten oder Umgebungsveränderungen auszugleichen. Die Wartung trägt dazu bei, Fehlauslösungen vorzubeugen und sorgt für Sicherheit.
Dokumenteinstellungen: Bewahren Sie alle Einstellungen und Anpassungen zum späteren Nachschlagen und zur Fehlerbehebung auf.
Durch die sorgfältige Auswahl und Einstellung des thermischen Auslösers verbessern Sie den Schutz elektrischer Schaltkreise, reduzieren Ausfallzeiten und erhalten die Systemzuverlässigkeit.
Tipp: Konsultieren Sie immer die Herabstufungstabellen des Herstellers und koordinieren Sie die Ansprecheinstellungen mit anderen Schutzgeräten, um die Leistung der thermischen Auslöseeinheit zu optimieren und unnötige Auslösungen zu vermeiden.
Thermische Auslöser bieten zuverlässigen Überlastschutz, indem sie mithilfe eines Bimetallstreifens anhaltende Überströme erkennen. Ihre Zeitverzögerungsfunktion verhindert störende Auslösungen bei vorübergehenden Überspannungen und macht sie somit ideal für Motoren und empfindliche Geräte. Die richtige Anpassung und Koordination mit anderen Geräten maximiert die Sicherheit und Systemzuverlässigkeit. Fortschritte in der Technologie verbessern weiterhin ihre Leistung und Anpassungsfähigkeit. HAIPART bietet hochwertige thermische Auslöser, die Langlebigkeit, Präzision und Kosteneffizienz vereinen, um Stromkreise effizient zu schützen. Vertrauen Sie HAIPART für zuverlässige Überlastschutzlösungen.
A: Eine thermische Auslöseeinheit verwendet einen Bimetallstreifen, der sich bei Erwärmung durch übermäßigen Strom verbiegt und so die Auslösung des Leistungsschalters auslöst. Dies bietet einen zuverlässigen Überlastschutz des thermischen Auslösers, indem die Stromversorgung bei längerer Überlastung unterbrochen wird, Schäden vermieden werden und die elektrische Sicherheit des thermischen Auslösers gewährleistet wird.
A: Thermische Auslöser bieten einen zeitverzögerten Überlastschutz, während magnetische Auslöser sofort auf Kurzschlüsse reagieren. Zusammen bilden sie eine thermisch-magnetische Auslösefunktion und bieten umfassenden Leistungsschalterschutz sowohl gegen langsame als auch schnelle Überstromereignisse.
A: Durch Anpassen des Ansprechstroms wird die Empfindlichkeit des thermischen Auslösers an bestimmte Stromkreislasten angepasst, wodurch Fehlauslösungen verhindert und ein wirksamer thermischer Überlastschutz gewährleistet wird. Für optimale Sicherheit sind die richtigen Einstellungen mit anderen Geräten abzustimmen.
A: Die Fehlerbehebung umfasst die Inspektion des Bimetallstreifens, die Überprüfung der Aufnahmeeinstellungen, die Prüfung auf Auswirkungen der Umgebungstemperatur und die Sicherstellung, dass die mechanischen Verbindungen ordnungsgemäß funktionieren. Die regelmäßige Wartung des thermischen Auslösers trägt dazu bei, Fehlauslösungen zu vermeiden und sorgt für einen zuverlässigen Betrieb.
A: Die Umgebungstemperatur beeinflusst die Biegung des Bimetallstreifens und führt möglicherweise zu früheren oder verzögerten Auslösungen. Mithilfe der Herabstufungstabellen des Herstellers werden die Ansprecheinstellungen angepasst, um bei Temperaturschwankungen einen konsistenten Überlastschutz der thermischen Auslöseeinheit aufrechtzuerhalten.
Die Auslöseeinheit erkennt abnormale Strombedingungen – wie Überlastungen oder Kurzschlüsse – und löst den Leistungsschalter aus, um den Stromkreis zu trennen. Es gewährleistet elektrischen Schutz, indem es Überhitzung, Geräteschäden und Brandgefahr verhindert.
Ein thermischer Auslösemechanismus verwendet einen Bimetallstreifen, der sich verbiegt, wenn er durch anhaltenden Überstrom erhitzt wird. Durch diese Biegung wird die Auslöseklinke freigegeben und der Leistungsschalter geöffnet, wodurch ein zeitverzögerter Überlastschutz gewährleistet wird.
Überlastungen werden durch Geräte wie thermische Auslöser, thermisch-magnetische Schutzschalter, Sicherungen und thermische Überlastrelais verhindert. Diese Geräte unterbrechen den Stromkreis, wenn der Strom zu lange sichere Werte überschreitet.
Ein thermischer Überlastschutz ist ein Gerät, das wärmeempfindliche Elemente wie Bimetallstreifen verwendet, um anhaltenden Überstrom zu erkennen und den Stromkreis auszulösen, um Überhitzung und Geräteschäden zu verhindern.
Thermische Auslöser, thermisch-magnetische Schutzschalter, thermische Überlastrelais und Sicherungen werden üblicherweise zum Schutz elektrischer Systeme vor Überlastung eingesetzt, indem sie den Stromkreis unterbrechen, bevor Schäden auftreten.
Ein Leistungsschalter ist die vollständige Schutzeinrichtung, die den Strom unterbricht.
Eine Auslöseeinheit ist der interne Mechanismus, der Überlastungen oder Kurzschlüsse erkennt und das Öffnen des Leistungsschalters auslöst.
Die thermische Auslösung reagiert bei anhaltender Überlastung mit Wärme und ist zeitverzögert.
Der magnetische Auslöser reagiert sofort auf Kurzschlussspitzen mit elektromagnetischer Kraft.
Sie arbeiten in thermisch-magnetischen Schutzschaltern zusammen, um umfassenden Schutz zu gewährleisten.
Eine thermische Überlastung löst aus, wenn übermäßiger Strom den Bimetallstreifen so stark erhitzt, dass er sich verbiegt und den Auslösemechanismus des Leistungsschalters aktiviert, wodurch der Stromkreis unterbrochen wird.
Ein thermischer Auslösemechanismus sorgt für Überlastschutz und unterbricht den Stromkreis bei übermäßigem, aber allmählichem Anstieg des Stroms.
Ein thermischer Auslöser ist eine Schutzmethode, bei der durch Wärme aktivierte Bimetallstreifen Überlastungen erkennen und einen Leistungsschalter auslösen.
Verwenden Sie Schutzvorrichtungen wie thermische Auslöser, Leistungsschalter, Sicherungen oder Überlastrelais. Stellen Sie außerdem sicher, dass der Schaltkreis ordnungsgemäß ausgelegt ist, die Kabeldimensionierung korrekt ist und die Lasten ausgeglichen sind.
Leistungsschalter mit thermischen Auslösern oder thermischen Überlastrelais schützen vor elektrischer Überlastung, indem sie unsichere Ströme abschalten.
Der Wärmeschutz funktioniert durch die Umwandlung von überschüssigem Strom in Wärme. Wenn die Temperatur über den sicheren Grenzwert hinaus ansteigt, biegt sich ein Bimetallstreifen und öffnet den Stromkreis, um eine Überhitzung zu verhindern.
Die thermische Überlastung beruht auf Wärme und Bimetallstreifen; langsamer, mechanisch.
Elektronische Überlastung nutzt Sensoren und Mikroprozessoren; präziser, einstellbarer und temperaturunabhängiger.
Typische Teile sind:
Bimetallstreifen
Heizelemente
Auslösemechanismus
Reset-/Stopp-Taste
Einstellrad
Hilfskontakte
Verwenden Sie ordnungsgemäß ausgelegte Schutzschalter
Vermeiden Sie eine Überlastung von Steckdosen oder Stromkreisen
Installieren Sie einen thermischen Überlastschutz
Überprüfen Sie regelmäßig die Verkabelung und Ausrüstung
Lasten über Stromkreise hinweg ausgleichen
Die 80 %-Regel besagt, dass ein Leistungsschalter nicht dauerhaft mehr als 80 % seines Nennstroms führen darf. Beispielsweise sollte ein 20-A-Leistungsschalter nicht mehr als 16 A dauerhaft führen.
Warme oder verfärbte Steckdosen
Unterbrecher lösen häufig aus
Dimmendes oder flackerndes Licht unter Last
Leistungsschalter mit thermischen Auslösern, Sicherungen und thermischen Überlastrelais sind gängige Geräte zum Überlastschutz.
Leistungsschalter, Sicherungen und Überlastrelais unterbrechen den Stromkreis, um zu verhindern, dass übermäßiger Strom fließt.
Das gebräuchlichste Überstromschutzgerät ist der Leistungsschalter , der mithilfe thermischer und magnetischer Auslösemechanismen sowohl vor Überlast als auch vor Kurzschlüssen schützt.
