Vistas: 0 Autor: Editor del sitio Hora de publicación: 2025-11-18 Origen: Sitio
¿Alguna vez se ha preguntado qué hace que los disyuntores cambien de forma tan rápida y segura? El secreto está en el mecanismo de funcionamiento . Esta parte crucial controla cómo los disyuntores protegen los sistemas eléctricos de fallas.
Los mecanismos operativos garantizan una conmutación precisa, lo que influye tanto en la protección como en la fiabilidad. Los diferentes martillos utilizan mecanismos variados adaptados a sus necesidades.
En esta publicación, aprenderá sobre el papel vital de los mecanismos operativos, sus tipos y cómo afectan el rendimiento del interruptor automático.

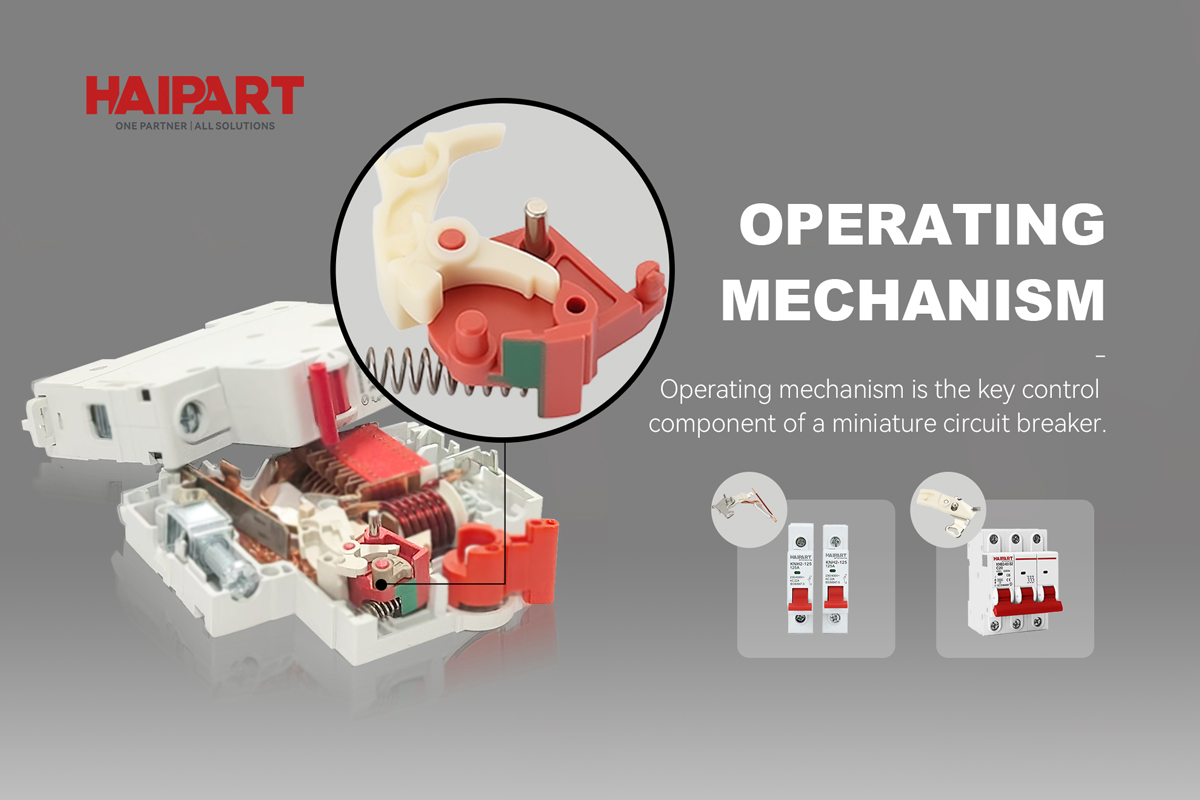

El mecanismo operativo es el componente central que permite que un disyuntor abra y cierre sus contactos de manera rápida y confiable. Sirve como puente entre los comandos de control y la acción de conmutación física, asegurando que el disyuntor responda con precisión a las señales de protección.
En esencia, el mecanismo operativo realiza cinco funciones críticas:
Transmisión de energía: transfiere energía almacenada a los contactos del interruptor para iniciar la apertura o el cierre.
Liberación de energía: Controla el momento preciso en el que se libera la energía almacenada para mover los contactos.
Almacenamiento/amortiguación de energía: almacena energía operativa, normalmente en resortes o condensadores, lista para un despliegue rápido.
Carga de Energía: Recarga el almacenamiento de energía después de cada operación, preparándolo para el siguiente ciclo.
Control y señalización: interactúa con el sistema de control para recibir comandos y proporcionar retroalimentación de posición.
Juntas, estas funciones garantizan que el disyuntor pueda interrumpir o restaurar el flujo de corriente de forma rápida y segura.
Los disyuntores emplean varios mecanismos operativos adaptados a su aplicación y nivel de voltaje:
Sistemas de varillaje mecánico: diseños tradicionales que utilizan palancas, levas y resortes. Estos son comunes en los disyuntores de caja moldeada de bajo voltaje.
Mecanismos de funcionamiento de resortes: utilice resortes cargados para almacenar energía. La energía se libera para mover los contactos rápidamente. Ampliamente utilizado para disyuntores de media y alta tensión.
Mecanismos de accionamiento del motor: Emplee motores eléctricos controlados electrónicamente para operar el interruptor. Este enfoque moderno ofrece un control preciso y reduce el desgaste mecánico.
Mecanismos electromagnéticos: utilice bobinas de solenoide para accionar el disyuntor directamente, que a menudo se encuentran en los disyuntores de vacío y SF6.
Cada tipo ofrece distintas ventajas. Por ejemplo, los mecanismos de resorte brindan un funcionamiento rápido y son confiables, mientras que los motores permiten control programable y monitoreo de condición.
La energía almacenada en el mecanismo operativo se transmite a través de enlaces mecánicos a los contactos del interruptor. La liberación suele ser activada por un solenoide o mecanismo de pestillo activado por comandos de disparo o cierre. La precisión en la sincronización es vital para garantizar que los contactos se abran o cierren en el instante correcto para proteger el sistema de manera efectiva.
Mecanismo de carga de resortes: los resortes se cargan manualmente o mediante un motor y se mantienen en tensión hasta que se sueltan. Esto es común en los mecanismos operativos ACB.
Almacenamiento de energía del condensador: en los sistemas de accionamiento de motores, los condensadores almacenan energía eléctrica para alimentar el motor durante las operaciones.
Sistemas hidráulicos o neumáticos: utilizan la presión del fluido para cargar y liberar energía, lo que a menudo se encuentra en martillos antiguos o especializados.
El método de carga afecta el tiempo de respuesta y los requisitos de mantenimiento.
Los mecanismos operativos modernos integran sensores y dispositivos de retroalimentación que monitorean la posición de los contactos, el estado de carga del resorte y el estado del mecanismo. Estos datos se comunican a los sistemas de control para una conmutación precisa y un monitoreo de la condición, lo que mejora la confiabilidad y facilita el mantenimiento predictivo.
Los mecanismos operativos pueden enfrentar problemas tales como:
Desgaste mecánico y fatiga en varillajes y resortes.
Pegado o desalineación de piezas móviles.
Pérdida de capacidad de almacenamiento de energía.
Fallas eléctricas en accionamientos de motores o solenoides.
Factores ambientales como la temperatura y la humedad que afectan el rendimiento.
Las pruebas y el mantenimiento periódicos son esenciales para mitigar estos desafíos.
Los acontecimientos recientes se centran en:
Mecanismos de accionamiento del motor: ofrecen control electrónico, menos piezas móviles y diagnósticos mejorados.
Funciones de control adaptativo: Compensa la temperatura, las variaciones de voltaje y el desgaste mecánico.
Monitoreo de condición: recopilación de datos en tiempo real para la detección temprana de fallas.
Diseños modulares: simplifique el mantenimiento y mejore la confiabilidad.
Estas innovaciones tienen como objetivo aumentar la vida útil, reducir el ruido operativo y mejorar la flexibilidad de las operaciones de los disyuntores.
Consejo: Supervise y mantenga periódicamente el mecanismo de carga del resorte y las señales de control del mecanismo operativo de su disyuntor para garantizar un rendimiento de conmutación confiable y preciso.
Los disyuntores dependen en gran medida de sus mecanismos operativos para proteger los circuitos eléctricos de forma eficaz. Estos mecanismos garantizan que el interruptor se dispare rápidamente durante fallas y conmute de manera confiable durante el funcionamiento normal.
Los mecanismos operativos integran dos principios fundamentales de disparo:
Disparo térmico: utiliza una tira bimetálica que se calienta y se dobla bajo una sobrecorriente sostenida. Esta flexión desencadena el disparo, abriendo los contactos del interruptor. Es eficaz para la protección contra sobrecargas donde la corriente excede los límites seguros durante un período más prolongado.
Disparo magnético: Emplea una bobina de electroimán energizada por la corriente de falla. Cuando la corriente aumenta abruptamente, la fuerza magnética tira rápidamente de un pestillo, provocando la separación inmediata del contacto. Este principio es crucial para la protección contra cortocircuitos y ofrece tiempos de respuesta rápidos.
Juntos, estos principios brindan una protección integral contra diversas condiciones de falla.
Las unidades de disparo detectan condiciones de corriente anormales y envían señales al mecanismo operativo. Luego, el mecanismo operativo traduce estas señales en acciones mecánicas que abren o cierran los contactos del interruptor. Esta interacción garantiza que:
La detección de fallas es precisa y oportuna.
Las operaciones mecánicas se realizan de forma fiable y sin demora.
Se mantiene la coordinación de protección con otros dispositivos.
Los mecanismos operativos de disyuntores modernos a menudo incluyen unidades de disparo electrónicas que mejoran la sensibilidad y permiten configuraciones programables para diferentes esquemas de protección.
Los actuadores, comúnmente bobinas de solenoide, desempeñan un papel fundamental en el inicio de las operaciones del interruptor:
Bobina de cierre: energizada para cerrar los contactos del interruptor liberando la energía almacenada en el mecanismo de carga del resorte.
Bobinas de disparo: energizadas para disparar el disyuntor liberando el pestillo que mantiene cerrados los contactos.
Estas bobinas convierten comandos eléctricos de disparo o cierre en movimientos mecánicos. La redundancia es típica, con bobinas de disparo duales que garantizan confiabilidad en condiciones de falla.
La seguridad y la confiabilidad son primordiales. Para lograr esto, los mecanismos operativos incluyen:
Bobinas de disparo duales: brindan respaldo si falla una bobina.
Fuentes de alimentación separadas: cada bobina se alimenta de forma independiente, a menudo desde diferentes fuentes de CC o bancos de baterías.
Contactos auxiliares: brindan retroalimentación sobre el estado del interruptor a los sistemas de control, evitando operaciones no deseadas.
Estas características minimizan el riesgo de fallo y mejoran la integridad general del sistema de protección.
Después de un disparo, restablecer el disyuntor lo prepara para el servicio nuevamente. El diseño del mecanismo operativo influye en los métodos de reinicio:
Restablecimiento manual: Requiere intervención humana para cargar los resortes y restablecer los pestillos.
Reinicio motorizado: utiliza un motor para recargar automáticamente el mecanismo de resorte, lo que permite el reinicio remoto o automatizado.
Mecanismo cargado por resorte: común en los mecanismos de operación ACB, donde los resortes almacenan energía y se cargan manualmente o mediante un motor antes de cada operación.
La eficiencia y la facilidad de reinicio dependen del tipo de mecanismo operativo, lo que afecta el mantenimiento y la flexibilidad operativa.
Consejo: Pruebe y mantenga regularmente las bobinas de disparo y sus fuentes de alimentación en el mecanismo operativo de su disyuntor para garantizar una detección confiable de fallas y acciones de conmutación rápidas.
Lograr una sincronización precisa en los mecanismos operativos es crucial para la conmutación controlada en interruptores automáticos. La precisión de la sincronización garantiza que el interruptor se abra o cierre exactamente cuando está previsto, lo que minimiza el estrés eléctrico y mejora la confiabilidad del sistema.
Los mecanismos operativos deben sincronizar sus acciones con la forma de onda eléctrica. Incluso las desviaciones más leves pueden provocar altos voltajes transitorios o corrientes de irrupción, lo que provocará daños en el equipo o disparos inesperados. La sincronización precisa reduce estos transitorios, lo que extiende la vida útil del disyuntor y del equipo conectado.
La conmutación de punto en onda (PoW) implica cerrar o abrir los contactos del interruptor en un punto específico de la forma de onda de voltaje o corriente, como en el cruce por cero o pico de voltaje. Por ejemplo:
El cierre en el cruce por cero de voltaje reduce la corriente de entrada al energizar cargas capacitivas.
El cierre en el pico de voltaje puede minimizar las sobretensiones transitorias al conmutar cargas inductivas.
Esta técnica reduce significativamente los transitorios de conmutación y mejora la calidad de la energía.
Los mecanismos operativos enfrentan variaciones debido a cambios de temperatura, fluctuaciones de voltaje de control, desgaste mecánico y tiempo de inactividad entre operaciones. Los sistemas de control adaptativo monitorean estos factores y ajustan los comandos de sincronización en consecuencia, asegurando un rendimiento constante a pesar de las condiciones cambiantes.
La puesta en marcha adecuada implica medir los tiempos de funcionamiento del disyuntor en condiciones reales del sitio. Las pruebas periódicas verifican que el mecanismo operativo mantenga su precisión de sincronización y funcionalidad a lo largo del tiempo. Estas prácticas ayudan a detectar el desgaste o la deriva de manera temprana, previniendo fallas inesperadas.
Conmutación del reactor en derivación: la conmutación controlada en picos de voltaje redujo la asimetría de corriente y evitó el mal funcionamiento del relé.
Energización del transformador: la sincronización del cierre del interruptor con la minimización del flujo residual redujo las corrientes de irrupción, protegiendo la integridad del transformador.
Conmutación del banco de condensadores: el control PoW eliminó las sobretensiones dañinas, extendiendo la vida útil del equipo.
Estos ejemplos resaltan cómo la sincronización precisa del mecanismo operativo conduce a una mayor confiabilidad del sistema y a una reducción de los costos de mantenimiento.
Consejo: calibre y adapte periódicamente la sincronización del mecanismo operativo de su disyuntor para compensar los cambios ambientales y mecánicos, asegurando un rendimiento de conmutación controlado óptimo y minimizando las tensiones transitorias.
Los mecanismos de operación de los disyuntores han evolucionado significativamente, pasando de diseños mecánicos tradicionales a sistemas avanzados de accionamiento por motor. Comprender estas diferencias ayuda a seleccionar el mecanismo adecuado para aplicaciones específicas.
Los mecanismos operativos convencionales dependen en gran medida de componentes mecánicos como resortes, palancas y varillajes. Si bien son probados y confiables, presentan varios desafíos:
Complejidad y desgaste: múltiples piezas móviles aumentan el riesgo de desgaste mecánico y fatiga, lo que conduce a posibles fallas con el tiempo.
Operación de impacto: Los impactos mecánicos durante la conmutación causan ruido y vibración, lo que puede acelerar la degradación de los componentes.
Alta demanda de energía auxiliar: Los resortes de carga o los sistemas hidráulicos operativos a menudo requieren alta energía transitoria, lo que sobrecarga los suministros auxiliares.
Monitoreo de condición limitado: los sistemas mecánicos ofrecen capacidades mínimas de diagnóstico en tiempo real, lo que dificulta el mantenimiento predictivo.
Rendimiento fijo: los varillajes mecánicos están dimensionalmente fijos, lo que limita la adaptabilidad a diferentes modelos de interruptores o requisitos operativos cambiantes.
Los mecanismos operativos de accionamiento por motor modernos introducen un control electrónico combinado con una única parte móvil: un motor eléctrico. Este diseño ofrece varias ventajas:
Diseño simplificado: con una sola parte móvil, los motores reducen la complejidad mecánica y el desgaste.
Reducción de ruido y vibración: el motor proporciona un movimiento suave, eliminando impactos mecánicos fuertes.
Menor consumo de energía: la energía se almacena en condensadores y se entrega de manera eficiente, minimizando las demandas máximas de energía auxiliar.
Monitoreo avanzado de condición: los sensores integrados rastrean la posición del motor, la corriente y el estado del buffer de energía, lo que permite un mantenimiento predictivo.
Control programable: El control electrónico permite un ajuste preciso de la velocidad de operación y las curvas de desplazamiento para cumplir con los requisitos específicos del martillo.
Confiabilidad mejorada: menos piezas mecánicas y monitoreo continuo mejoran la confiabilidad general del sistema.
Los mecanismos de accionamiento por motor reducen drásticamente las necesidades de mantenimiento. La ausencia de enlaces mecánicos complejos significa menos lubricación, menos reemplazos e inspecciones más simples. Además, un funcionamiento más silencioso mejora los entornos de las subestaciones y reduce la tensión mecánica en los cimientos.
Los diseños modernos incorporan diagnósticos en tiempo real, que incluyen:
Monitoreo del recorrido de los contactos y del torque del motor.
Seguimiento de los niveles de carga del buffer de energía.
Detectar desviaciones de las curvas de recorrido programadas.
Alertar a los operadores sobre posibles fallas antes de que ocurran.
Estas características facilitan el mantenimiento proactivo, reducen el tiempo de inactividad y extienden la vida útil del martillo.
Los variadores de motor se pueden adaptar a varios tipos de disyuntores, incluidos los mecanismos operativos ACB y los mecanismos de disyuntores SF6. Su naturaleza programable admite la personalización para diferentes niveles de voltaje y velocidades de conmutación. Esta escalabilidad los hace adecuados para una amplia gama de aplicaciones, desde mecanismos operativos giratorios de media tensión hasta disyuntores de alta tensión.
Consejo: Considere actualizar a mecanismos operativos de accionamiento por motor para mejorar la confiabilidad, reducir el mantenimiento y mejorar las capacidades de monitoreo en sus instalaciones de disyuntores.
El mecanismo operativo de un disyuntor es un sistema finamente sintonizado compuesto por varios componentes clave, cada uno de los cuales desempeña un papel vital para garantizar una conmutación rápida y confiable. Exploremos estos componentes y comprendamos cómo contribuyen al funcionamiento del disyuntor.
Los vínculos mecánicos forman la conexión física entre el mecanismo operativo y los contactos del interruptor. Estos vínculos traducen la energía almacenada en movimiento, lo que permite que los contactos se abran o cierren rápidamente. El diseño incluye palancas, levas y varillas diseñadas para brindar precisión y durabilidad. La alineación y la lubricación adecuadas son esenciales para evitar que se peguen o funcionen mal, lo que puede causar fallas en el mecanismo de operación del martillo.
Los sistemas de resorte se utilizan comúnmente para almacenar la energía necesaria para operar los contactos del interruptor. El mecanismo de carga del resorte del interruptor implica comprimir o tensar resortes, que retienen la energía potencial hasta que se liberan. Tras un comando de disparo o cierre, esta energía almacenada se descarga rápidamente para mover los contactos. Normalmente hay dos resortes: uno para cerrar y otro para abrir los contactos. El mecanismo cargado por resorte del disyuntor garantiza un funcionamiento rápido y un rendimiento constante. La carga puede ser manual o motorizada, especialmente en mecanismos de funcionamiento ACB , donde la carga motorizada mejora la facilidad de uso.
Los mecanismos operativos modernos integran sensores que brindan retroalimentación en tiempo real sobre la posición y el estado de los contactos y resortes del interruptor. Estos sensores controlan si los contactos están abiertos, cerrados o en transición y si los resortes están completamente cargados. Esta información es crucial para que los sistemas de control verifiquen el funcionamiento correcto y permitan el monitoreo de la condición, lo que ayuda a predecir las necesidades de mantenimiento antes de que ocurran fallas.
Los contactos auxiliares sirven como señales eléctricas dentro del circuito de control, indicando el estado de los contactos principales. Proporcionan retroalimentación a los sistemas de protección y control de supervisión, confirmando si un interruptor está abierto o cerrado. Estos contactos son vitales para esquemas de enclavamiento, prevención de operaciones inseguras y coordinación con otros dispositivos de protección.
El mecanismo operativo trabaja en estrecha colaboración con las bobinas de disparo y las bobinas de cierre , que son bobinas de solenoide energizadas para iniciar las operaciones del interruptor. Cuando se detecta una falla, la bobina de disparo se activa, liberando el pestillo de resorte y abriendo los contactos. Por el contrario, la bobina de cierre se activa para liberar el resorte de cierre, permitiendo que los contactos se cierren. La redundancia en las bobinas de disparo y las fuentes de alimentación independientes mejoran la confiabilidad y la seguridad, lo que garantiza que el interruptor funcione correctamente incluso si falla una bobina.
Consejo: Inspeccione y mantenga periódicamente el mecanismo de carga de resorte y los contactos auxiliares en el mecanismo operativo de su disyuntor para garantizar una conmutación rápida y confiable y una retroalimentación de estado precisa.
El diseño de mecanismos operativos para disyuntores exige una consideración cuidadosa para garantizar la confiabilidad y la seguridad, especialmente en aplicaciones de alto y medio voltaje. Estos mecanismos deben soportar duras condiciones de funcionamiento y al mismo tiempo ofrecer un rendimiento constante.
Los disyuntores de alto voltaje requieren mecanismos operativos capaces de manejar fuerzas mecánicas significativas y acciones de conmutación rápidas. Los diseñadores se centran en:
Robustez: Los componentes deben soportar fuertes tensiones mecánicas y arcos eléctricos.
Precisión: La sincronización precisa garantiza una coordinación protectora y una conmutación controlada.
Resistencia ambiental: los mecanismos deben funcionar de manera confiable en temperaturas extremas, humedad y contaminantes.
Los disyuntores de media tensión, como aquellos con mecanismos operativos ACB o mecanismos operativos giratorios , equilibran la compacidad con la durabilidad para adaptarse a diversas necesidades de instalación.
Los materiales utilizados en los mecanismos operativos tienen un impacto significativo en la longevidad y la confiabilidad. Los factores clave incluyen:
Resistencia al desgaste: Los resortes, conexiones y contactos suelen utilizar acero endurecido o aleaciones especializadas para minimizar la fatiga.
Resistencia a la corrosión: Los revestimientos protectores o los materiales inoxidables evitan la degradación en ambientes húmedos o contaminados.
Baja fricción: los lubricantes y las superficies lisas reducen el desgaste y el pegado, lo cual es fundamental en los mecanismos de carga de resortes de los disyuntores y en los mecanismos cargados por resorte de los disyuntores..
Los impactos mecánicos durante la conmutación pueden provocar ruido y acelerar el desgaste. Para mitigar esto:
Amortiguadores y Amortiguadores: Instalados para suavizar los impactos mecánicos.
Diseño de varillaje optimizado: reduce el movimiento y el estrés innecesarios.
Mecanismos de accionamiento del motor: ofrecen operaciones más suaves con menos vibración en comparación con los sistemas neumáticos o de resorte tradicionales.
Estas mejoras ayudan a extender la vida útil del mecanismo operativo del disyuntor y reducir la frecuencia de mantenimiento.
Las aplicaciones críticas para la seguridad exigen diseños a prueba de fallos:
Bobinas de disparo duales: Proporcionan redundancia en el disparo para garantizar el funcionamiento del interruptor incluso si falla una bobina.
Seguros y pestillos mecánicos: evite operaciones no deseadas y garantice que el interruptor permanezca en un estado seguro durante las fallas.
Monitoreo de carga de resortes: los sensores verifican que los resortes estén cargados adecuadamente, evitando acciones de conmutación incompletas.
Estas características son vitales en los mecanismos de disyuntores SF6 y otros disyuntores de alta confiabilidad.
El cumplimiento de normas internacionales como IEC 62271 y ANSI C37 garantiza:
Validación del rendimiento: los tiempos de funcionamiento, la resistencia mecánica y las características eléctricas cumplen con criterios estrictos.
Garantía de seguridad: los mecanismos funcionan correctamente en caso de fallas y estrés ambiental.
Control de calidad: los procesos de fabricación producen componentes consistentes y confiables.
Las pruebas periódicas, incluidas las pruebas de resistencia mecánica y de estrés ambiental, ayudan a mantener una alta confiabilidad.
Consejo: Implemente inspecciones de rutina centrándose en el estado de los resortes, el desgaste de las conexiones y el rendimiento del actuador en el mecanismo operativo de su disyuntor para evitar fallas inesperadas y garantizar operaciones de conmutación seguras y confiables.
Los mecanismos operativos son vitales para una conmutación de disyuntores y una protección del sistema rápidas y confiables. Avances como los motores y los controles adaptativos mejoran la precisión y reducen el desgaste. El mantenimiento y la supervisión regulares mejoran el rendimiento y previenen fallos. La selección del mecanismo correcto depende del nivel de voltaje, la aplicación y las funciones de control deseadas. HAIPART ofrece mecanismos operativos innovadores que brindan durabilidad, diagnóstico avanzado y operación eficiente, garantizando una protección y longevidad óptimas para los sistemas eléctricos. Confíe en HAIPART para obtener soluciones de disyuntores confiables y de vanguardia.
R: El mecanismo de operación es el corazón de la conmutación del disyuntor, responsable de almacenar y liberar energía para abrir o cerrar los contactos del disyuntor de manera rápida y confiable. Traduce los comandos de control en acciones mecánicas, garantizando una interrupción o restauración precisa y segura del flujo de corriente.
R: Los tipos comunes incluyen sistemas de varillaje mecánico, mecanismos de operación de resorte como el mecanismo de carga del resorte del interruptor, mecanismos de accionamiento de motor y mecanismos electromagnéticos como los utilizados en los mecanismos de interruptor de circuito SF6. Cada tipo se adapta a diferentes niveles de voltaje y aplicaciones.
R: El mecanismo cargado por resorte almacena energía en resortes, que se cargan manualmente o por motor. Tras un comando de disparo o cierre, esta energía almacenada se libera rápidamente para mover los contactos, lo que permite una conmutación rápida y confiable, que se ve comúnmente en los mecanismos operativos ACB.
R: La sincronización precisa en el mecanismo operativo minimiza los transitorios de conmutación y el estrés eléctrico al sincronizar el movimiento del contacto con la forma de onda eléctrica, lo que mejora la confiabilidad del sistema y reduce el desgaste del equipo. Los controles adaptativos ayudan a mantener esta precisión a pesar de las variaciones ambientales o mecánicas.
R: Los mecanismos de accionamiento del motor reducen el desgaste mecánico con menos piezas móviles, reducen el ruido y la vibración, permiten un control programable y proporcionan un monitoreo avanzado de la condición. Esto mejora la confiabilidad, reduce el mantenimiento y mejora la flexibilidad en diversas aplicaciones de disyuntores.
R: La inspección y el mantenimiento regulares del mecanismo de carga del resorte, los enlaces mecánicos, las bobinas de disparo y cierre y los contactos auxiliares son esenciales. Monitorear los sensores y realizar pruebas periódicas ayuda a detectar desgaste o fallas tempranamente, lo que garantiza una conmutación segura y confiable del disyuntor.
El mecanismo de cierre libera energía almacenada (generalmente en un sistema de carga de resorte) para llevar los contactos a la posición cerrada. Cuando se da una orden de cierre, la bobina o pestillo de cierre se activa, lo que permite que la energía del resorte almacenada cierre los contactos de forma rápida y segura.
Un disyuntor conmuta convirtiendo la energía mecánica almacenada en movimiento de contacto. Una señal de disparo libera el pestillo, lo que hace que la energía de apertura almacenada separe los contactos, interrumpiendo el flujo de corriente. Una señal de cierre libera el resorte de cierre para volver a enganchar los contactos. Unidades de disparo, bobinas y enlaces mecánicos coordinan estas acciones.
El mecanismo operativo es el sistema central responsable de almacenar, controlar y liberar la energía necesaria para abrir o cerrar los contactos del interruptor. Incluye componentes como resortes, varillajes, pestillos, bobinas de disparo, bobinas de cierre y unidades de carga de motores. Garantiza una conmutación rápida y fiable tanto durante el funcionamiento normal como en condiciones de fallo.
El mecanismo de bloqueo mantiene los contactos del interruptor en la posición cerrada. Cuando se recibe una señal de disparo (térmica, magnética o electrónica), el pestillo se libera, lo que permite que la energía de apertura almacenada separe rápidamente los contactos. El pestillo debe restablecerse manual o automáticamente antes de que el interruptor pueda cerrarse nuevamente.
Un circuito se cierra cuando los contactos conductores se tocan físicamente, permitiendo que fluya la corriente. Se abre cuando los contactos se separan, interrumpiendo el camino actual. En los disyuntores, esta acción se ve favorecida por resortes, varillajes y un mecanismo de disparo que garantiza una apertura rápida y controlada durante las fallas.
Un disyuntor funciona detectando condiciones de corriente anormales y utilizando un mecanismo operativo para abrir sus contactos. Las unidades de disparo térmicas o magnéticas detectan sobrecargas o cortocircuitos y activan el mecanismo operativo para liberar la energía almacenada, separando rápidamente los contactos para interrumpir el flujo de corriente.
El mecanismo de resorte almacena la energía mecánica necesaria para las operaciones de apertura y cierre. Los resortes de cierre llevan los contactos a la posición cerrada, mientras que los resortes de apertura aseguran una rápida separación de los contactos durante el disparo. Los resortes se pueden cargar manualmente o mediante un motor en los mecanismos operativos modernos.
Un interruptor se cierra cuando la bobina de cierre o la palanca manual libera el resorte de cierre. Esta energía almacenada impulsa los enlaces mecánicos que juntan los contactos. En los sistemas accionados por motor, el resorte se recarga automáticamente después del cierre.
Un circuito cerrado proporciona un camino continuo e ininterrumpido para que la corriente fluya desde la fuente a la carga y viceversa. Cuando un disyuntor está cerrado, sus contactos conectan la ruta conductora, permitiendo el flujo de corriente. Cuando se abre, el camino se interrumpe, deteniendo la corriente inmediatamente.
