Haben Sie sich jemals gefragt, warum Leistungsschalter so schnell und sicher schalten? Das Geheimnis liegt in der Betätigungsmechanismus . Dieser entscheidende Teil steuert, wie Leistungsschalter elektrische Systeme vor Fehlern schützen.
Betätigungsmechanismen sorgen für präzises Schalten und beeinflussen sowohl den Schutz als auch die Zuverlässigkeit. Verschiedene Leistungsschalter verwenden unterschiedliche Mechanismen, die auf ihre Bedürfnisse zugeschnitten sind.
In diesem Beitrag erfahren Sie mehr über die entscheidende Rolle von Betätigungsmechanismen, ihre Typen und wie sie sich auf die Leistung von Leistungsschaltern auswirken.
Der Betätigungsmechanismus ist die Kernkomponente, die es einem Leistungsschalter ermöglicht, seine Kontakte schnell und zuverlässig zu öffnen und zu schließen. Es dient als Brücke zwischen den Steuerbefehlen und dem physikalischen Schaltvorgang und stellt sicher, dass der Leistungsschalter präzise auf Schutzsignale reagiert.
Im Wesentlichen erfüllt der Antriebsmechanismus fünf wichtige Funktionen:
Energieübertragung: Überträgt gespeicherte Energie an die Kontakte des Leistungsschalters, um das Öffnen oder Schließen einzuleiten.
Energiefreigabe: Steuert den genauen Zeitpunkt, zu dem gespeicherte Energie freigesetzt wird, um die Kontakte zu bewegen.
Energiespeicherung/-pufferung: Speichert Betriebsenergie, typischerweise in Federn oder Kondensatoren, für den schnellen Einsatz.
Energieaufladung: Lädt den Energiespeicher nach jedem Vorgang wieder auf und bereitet ihn auf den nächsten Zyklus vor.
Steuerung und Signalisierung: Schnittstelle zum Steuerungssystem, um Befehle zu empfangen und Positionsrückmeldungen bereitzustellen.
Zusammen sorgen diese Funktionen dafür, dass der Leistungsschalter den Stromfluss schnell und sicher unterbrechen oder wiederherstellen kann.
Leistungsschalter verfügen über verschiedene Betätigungsmechanismen, die auf ihre Anwendung und Spannungsebene zugeschnitten sind:

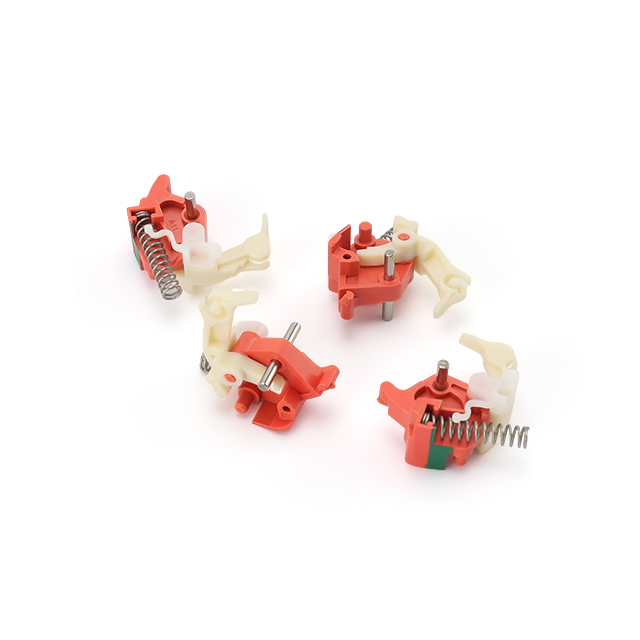

Mechanische Verbindungssysteme: Traditionelle Konstruktionen mit Hebeln, Nocken und Federn. Diese kommen häufig bei Niederspannungs-Leistungsschaltern mit geformtem Gehäuse vor.
Federantriebsmechanismen: Nutzen Sie geladene Federn, um Energie zu speichern. Die Energie wird freigesetzt, um die Kontakte schnell zu bewegen. Weit verbreitet für Mittel- und Hochspannungsschalter.
Motorantriebsmechanismen: Verwenden Sie elektronisch gesteuerte Elektromotoren, um den Leistungsschalter zu betätigen. Dieser moderne Ansatz bietet eine präzise Steuerung und reduziert den mechanischen Verschleiß.
Elektromagnetische Mechanismen: Verwenden Sie Magnetspulen, um den Leistungsschalter direkt zu betätigen, wie sie häufig in Vakuum- und SF6-Leistungsschaltern zu finden sind.
Jeder Typ bietet unterschiedliche Vorteile. Beispielsweise sorgen Federmechanismen für einen schnellen Betrieb und sind zuverlässig, während Motorantriebe eine programmierbare Steuerung und Zustandsüberwachung ermöglichen.
Die im Antriebsmechanismus gespeicherte Energie wird über mechanische Verbindungen an die Unterbrecherkontakte übertragen. Die Freigabe wird häufig durch einen Magnet- oder Verriegelungsmechanismus ausgelöst, der durch Auslöse- oder Schließbefehle aktiviert wird. Präzision im Timing ist von entscheidender Bedeutung, um sicherzustellen, dass die Kontakte zum richtigen Zeitpunkt öffnen oder schließen und das System wirksam schützen.
Federspannmechanismus: Federn werden manuell oder motorisch gespannt und unter Spannung gehalten, bis sie freigegeben werden. Dies ist bei ACB-Antriebsmechanismen üblich.
Kondensator-Energiespeicher: In Motorantriebssystemen speichern Kondensatoren elektrische Energie, um den Motor während des Betriebs anzutreiben.
Hydraulische oder pneumatische Systeme: Nutzen Sie Flüssigkeitsdruck zum Laden und Freigeben von Energie, was häufig bei älteren oder speziellen Aufbrechhämmern zu finden ist.
Die Lademethode wirkt sich auf die Reaktionszeit und den Wartungsaufwand aus.
Moderne Betätigungsmechanismen integrieren Sensoren und Rückmeldungsgeräte, die die Kontaktposition, den Federspannungsstatus und den Zustand des Mechanismus überwachen. Diese Daten werden an Steuerungssysteme für präzises Schalten und Zustandsüberwachung übermittelt, wodurch die Zuverlässigkeit erhöht und eine vorausschauende Wartung erleichtert wird.
Betriebsmechanismen können mit folgenden Problemen konfrontiert sein:
Mechanischer Verschleiß und Ermüdung der Gestänge und Federn.
Festsitzen oder Fehlausrichtung beweglicher Teile.
Verlust der Energiespeicherkapazität.
Elektrische Fehler in Motorantrieben oder Magnetspulen.
Umweltfaktoren wie Temperatur und Luftfeuchtigkeit beeinflussen die Leistung.
Regelmäßige Tests und Wartung sind unerlässlich, um diese Herausforderungen zu bewältigen.
Die jüngsten Entwicklungen konzentrieren sich auf:
Motorantriebsmechanismen: Bietet elektronische Steuerung, weniger bewegliche Teile und verbesserte Diagnosemöglichkeiten.
Adaptive Steuerfunktionen: Kompensieren Sie Temperatur, Spannungsschwankungen und mechanischen Verschleiß.
Zustandsüberwachung: Echtzeit-Datenerfassung zur frühzeitigen Fehlererkennung.
Modulare Designs: Vereinfachen Sie die Wartung und verbessern Sie die Zuverlässigkeit.
Diese Innovationen zielen darauf ab, die Lebensdauer zu verlängern, Betriebsgeräusche zu reduzieren und die Flexibilität des Leistungsschalterbetriebs zu verbessern.
Tipp: Überwachen und warten Sie regelmäßig den Federspannmechanismus und die Steuersignale des Antriebsmechanismus Ihres Leistungsschalters, um eine zuverlässige und präzise Schaltleistung sicherzustellen.
Leistungsschalter sind stark auf ihre Betätigungsmechanismen angewiesen, um Stromkreise wirksam zu schützen. Diese Mechanismen sorgen dafür, dass der Leistungsschalter bei Fehlern sofort auslöst und im Normalbetrieb zuverlässig schaltet.
Betriebsmechanismen integrieren zwei grundlegende Auslöseprinzipien:

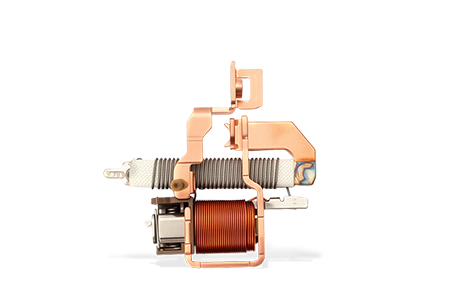

Thermische Auslösung: Verwendet einen Bimetallstreifen, der sich bei anhaltendem Überstrom erwärmt und verbiegt. Diese Biegung löst die Auslösung aus und öffnet die Kontakte des Leistungsschalters. Es ist wirksam für den Überlastschutz, wenn der Strom über einen längeren Zeitraum sichere Grenzwerte überschreitet.
Magnetische Auslösung: Verwendet eine Elektromagnetspule, die durch den Fehlerstrom erregt wird. Wenn der Strom plötzlich ansteigt, zieht die Magnetkraft schnell eine Verriegelung, was zu einer sofortigen Kontakttrennung führt. Dieses Prinzip ist für den Kurzschlussschutz von entscheidender Bedeutung und bietet schnelle Reaktionszeiten.
Zusammen bieten diese Prinzipien umfassenden Schutz vor verschiedenen Fehlerzuständen.
Auslöseeinheiten erkennen anormale Strombedingungen und senden Signale an den Antriebsmechanismus. Der Antriebsmechanismus wandelt diese Signale dann in mechanische Aktionen um, die die Kontakte des Leistungsschalters öffnen oder schließen. Diese Interaktion stellt sicher, dass:
Die Fehlererkennung erfolgt präzise und zeitnah.
Mechanische Vorgänge erfolgen zuverlässig und ohne Verzögerung.
Die Schutzkoordination mit anderen Geräten bleibt erhalten.
Moderne Leistungsschalter-Betätigungsmechanismen umfassen häufig elektronische Auslöseeinheiten, die die Empfindlichkeit erhöhen und programmierbare Einstellungen für verschiedene Schutzschemata ermöglichen.
Aktuatoren, üblicherweise Magnetspulen, spielen eine entscheidende Rolle bei der Auslösung des Leistungsschalterbetriebs:
Schließspule: Wird mit Strom versorgt, um die Kontakte des Leistungsschalters zu schließen, indem die im Federlademechanismus gespeicherte Energie freigesetzt wird.
Auslösespule(n): Werden mit Strom versorgt, um den Leistungsschalter auszulösen, indem die Verriegelung freigegeben wird, die die Kontakte geschlossen hält.
Diese Spulen wandeln elektrische Aus- oder Schließbefehle in mechanische Bewegungen um. Redundanz ist typisch, wobei zwei Auslösespulen die Zuverlässigkeit im Fehlerfall gewährleisten.
Sicherheit und Zuverlässigkeit stehen an erster Stelle. Um dies zu erreichen, umfassen die Betriebsmechanismen:
Doppelte Auslösespulen: Bieten Backup, wenn eine Spule ausfällt.
Separate Stromversorgung: Jede Spule wird unabhängig mit Strom versorgt, häufig von verschiedenen Gleichstromquellen oder Batteriebänken.
Hilfskontakte: Geben den Steuersystemen Rückmeldung über den Status des Leistungsschalters und verhindern so unbeabsichtigte Betätigungen.
Solche Funktionen minimieren das Ausfallrisiko und verbessern die Gesamtintegrität des Schutzsystems.
Nach einer Auslösung wird der Leistungsschalter durch Zurücksetzen wieder betriebsbereit gemacht. Die Gestaltung des Antriebsmechanismus beeinflusst die Rückstellmethoden:
Manuelles Zurücksetzen: Erfordert menschliches Eingreifen, um Federn zu laden und Riegel zurückzusetzen.
Motorisierte Rückstellung: Verwendet einen Motorantrieb, um den Federmechanismus automatisch wieder aufzuladen und so eine ferngesteuerte oder automatische Rückstellung zu ermöglichen.
Federgeladener Mechanismus: Üblich bei ACB-Antriebsmechanismen, bei denen Federn Energie speichern und vor jedem Vorgang manuell oder motorisch gespannt werden.
Die Effizienz und Leichtigkeit des Zurücksetzens hängen von der Art des Antriebsmechanismus ab und wirken sich auf die Wartung und die Betriebsflexibilität aus.
Tipp: Testen und warten Sie regelmäßig die Auslösespulen und ihre Stromversorgungen im Antriebsmechanismus Ihres Leistungsschalters, um eine zuverlässige Fehlererkennung und schnelle Schaltvorgänge zu gewährleisten.
Für das kontrollierte Schalten von Leistungsschaltern ist das Erreichen eines präzisen Timings in den Betätigungsmechanismen von entscheidender Bedeutung. Die Zeitgenauigkeit stellt sicher, dass der Leistungsschalter genau zum vorgesehenen Zeitpunkt öffnet oder schließt, was die elektrische Belastung minimiert und die Systemzuverlässigkeit erhöht.
Betriebsmechanismen müssen ihre Aktionen mit der elektrischen Wellenform synchronisieren. Selbst geringfügige Abweichungen können zu hohen Übergangsspannungen oder Einschaltströmen führen, die zu Geräteschäden oder Fehlauslösungen führen können. Präzises Timing reduziert diese Transienten und verlängert so die Lebensdauer des Leistungsschalters und der angeschlossenen Geräte.
Beim Point-on-Wave-Schaltvorgang (PoW) werden die Kontakte des Leistungsschalters an einem bestimmten Punkt der Spannungs- oder Stromwellenform geschlossen oder geöffnet, beispielsweise am Nulldurchgang oder an der Spannungsspitze. Zum Beispiel:
Das Schließen beim Nulldurchgang der Spannung reduziert den Einschaltstrom beim Bestromen kapazitiver Lasten.
Das Schließen bei Spannungsspitze kann transiente Überspannungen beim Schalten induktiver Lasten minimieren.
Diese Technik verringert die Schalttransienten erheblich und verbessert die Stromqualität.
Betriebsmechanismen unterliegen Schwankungen aufgrund von Temperaturänderungen, Schwankungen der Steuerspannung, mechanischem Verschleiß und Leerlaufzeiten zwischen den Vorgängen. Adaptive Steuerungssysteme überwachen diese Faktoren und passen die Zeitsteuerungsbefehle entsprechend an, um trotz sich ändernder Bedingungen eine gleichbleibende Leistung sicherzustellen.
Zur ordnungsgemäßen Inbetriebnahme gehört die Messung der Betriebszeiten des Leistungsschalters unter tatsächlichen Bedingungen vor Ort. Regelmäßige Tests stellen sicher, dass der Betriebsmechanismus seine Zeitgenauigkeit und Funktionalität über einen längeren Zeitraum beibehält. Diese Vorgehensweisen tragen dazu bei, Verschleiß oder Drift frühzeitig zu erkennen und so unerwartete Ausfälle zu verhindern.
Shunt-Reaktor-Schaltung: Kontrolliertes Schalten bei Spannungsspitzen reduzierte Stromasymmetrien und verhinderte Fehlfunktionen des Relais.
Stromversorgung des Transformators: Durch die Synchronisierung des Schließens des Leistungsschalters mit der Minimierung des Restflusses wurden die Einschaltströme gesenkt und die Integrität des Transformators geschützt.
Umschaltung der Kondensatorbank: Die PoW-Steuerung eliminiert schädliche Spannungsspitzen und verlängert so die Lebensdauer der Geräte.
Diese Beispiele verdeutlichen, wie eine präzise Synchronisierung der Betriebsmechanismen zu einer verbesserten Systemzuverlässigkeit und geringeren Wartungskosten führt.
Tipp: Kalibrieren und passen Sie das Timing des Betätigungsmechanismus Ihres Leistungsschalters regelmäßig an, um Umgebungs- und mechanische Veränderungen auszugleichen und so eine optimale kontrollierte Schaltleistung zu gewährleisten und vorübergehende Belastungen zu minimieren.
Die Betätigungsmechanismen von Leistungsschaltern haben sich erheblich weiterentwickelt und sind von traditionellen mechanischen Konstruktionen zu fortschrittlichen Motorantriebssystemen übergegangen. Das Verständnis dieser Unterschiede hilft bei der Auswahl des richtigen Mechanismus für bestimmte Anwendungen.
Herkömmliche Betätigungsmechanismen basieren stark auf mechanischen Komponenten wie Federn, Hebeln und Gestängen. Obwohl sie bewährt und zuverlässig sind, stellen sie einige Herausforderungen dar:
Komplexität und Verschleiß: Mehrere bewegliche Teile erhöhen das Risiko von mechanischem Verschleiß und Ermüdung, was im Laufe der Zeit zu potenziellen Ausfällen führen kann.
Stoßbetrieb: Mechanische Stöße beim Schalten verursachen Geräusche und Vibrationen, die die Verschlechterung der Komponenten beschleunigen können.
Hoher Bedarf an Hilfsenergie: Das Spannen von Federn oder der Betrieb hydraulischer Systeme erfordern häufig eine hohe Übergangsleistung, was die Hilfsenergiequellen belastet.
Eingeschränkte Zustandsüberwachung: Mechanische Systeme bieten nur minimale Echtzeit-Diagnosefunktionen, was eine vorausschauende Wartung erschwert.
Feste Leistung: Mechanische Verbindungen sind maßlich festgelegt, was die Anpassungsfähigkeit an verschiedene Hammermodelle oder sich ändernde Betriebsanforderungen einschränkt.
Moderne Motorantriebsmechanismen verfügen über eine elektronische Steuerung in Kombination mit einem einzigen beweglichen Teil – einem Elektromotor. Dieses Design bietet mehrere Vorteile:
Vereinfachtes Design: Mit nur einem beweglichen Teil reduzieren Motorantriebe die mechanische Komplexität und den Verschleiß.
Reduzierte Geräusche und Vibrationen: Der Motor sorgt für eine gleichmäßige Bewegung und eliminiert harte mechanische Stöße.
Geringerer Stromverbrauch: Energie wird in Kondensatoren gespeichert und effizient bereitgestellt, wodurch Spitzenbedarf an Hilfsstrom minimiert wird.
Erweiterte Zustandsüberwachung: Integrierte Sensoren verfolgen Motorposition, Strom und Energiepufferstatus und ermöglichen so eine vorausschauende Wartung.
Programmierbare Steuerung: Die elektronische Steuerung ermöglicht die präzise Anpassung der Betriebsgeschwindigkeit und der Fahrkurven an die spezifischen Anforderungen des Leistungsschalters.
Erhöhte Zuverlässigkeit: Weniger mechanische Teile und kontinuierliche Überwachung verbessern die Gesamtsystemzuverlässigkeit.
Motorantriebsmechanismen reduzieren den Wartungsbedarf drastisch. Das Fehlen komplexer mechanischer Verbindungen bedeutet weniger Schmierung, weniger Austausch und einfachere Inspektionen. Darüber hinaus verbessert ein leiserer Betrieb die Umgebung der Umspannstation und verringert die mechanische Belastung der Fundamente.
Moderne Designs umfassen Echtzeitdiagnosen, darunter:
Überwachung von Kontaktweg und Motordrehmoment.
Verfolgung des Ladezustands des Energiepuffers.
Erkennen von Abweichungen von programmierten Fahrkurven.
Warnt Bediener vor potenziellen Fehlern, bevor es zu Ausfällen kommt.
Diese Funktionen erleichtern die proaktive Wartung, reduzieren Ausfallzeiten und verlängern die Lebensdauer des Leistungsschalters.
Motorantriebe können an verschiedene Leistungsschaltertypen angepasst werden, einschließlich ACB-Antriebsmechanismen und SF6-Leistungsschaltermechanismen. Ihre Programmierbarkeit unterstützt die Anpassung an unterschiedliche Spannungspegel und Schaltgeschwindigkeiten. Durch diese Skalierbarkeit eignen sie sich für ein breites Anwendungsspektrum, vom Mittelspannungs-Drehantrieb bis zum Hochspannungsschalter.
Tipp: Erwägen Sie ein Upgrade auf Motorantriebsmechanismen für höhere Zuverlässigkeit, geringeren Wartungsaufwand und verbesserte Überwachungsmöglichkeiten in Ihren Leistungsschalterinstallationen.
Der Betätigungsmechanismus eines Leistungsschalters ist ein fein abgestimmtes System, das aus mehreren Schlüsselkomponenten besteht, von denen jede eine entscheidende Rolle bei der Gewährleistung eines zuverlässigen und schnellen Schaltens spielt. Lassen Sie uns diese Komponenten untersuchen und verstehen, wie sie zum Betrieb des Leistungsschalters beitragen.

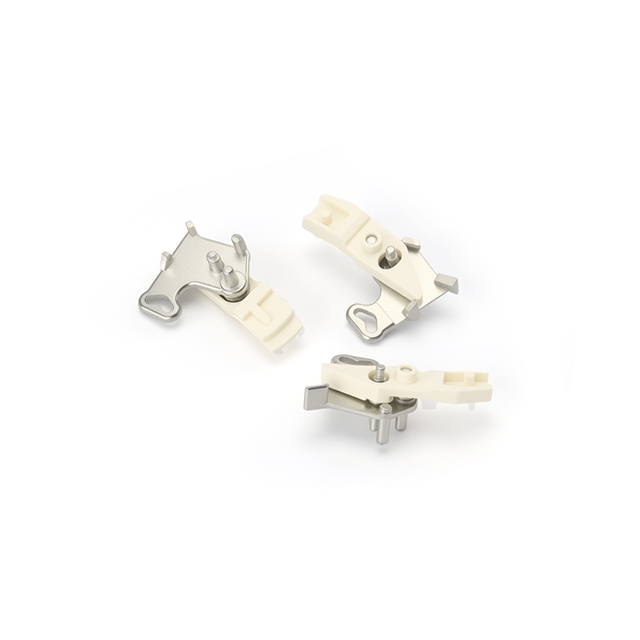

Mechanische Verbindungen bilden die physische Verbindung zwischen dem Antriebsmechanismus und den Unterbrecherkontakten. Diese Verbindungen wandeln gespeicherte Energie in Bewegung um und ermöglichen so ein schnelles Öffnen oder Schließen der Kontakte. Das Design umfasst Hebel, Nocken und Stangen, die auf Präzision und Haltbarkeit ausgelegt sind. Eine ordnungsgemäße Ausrichtung und Schmierung ist unerlässlich, um Festsitzen oder Fehlfunktionen zu verhindern, die zu einem Ausfall des Leistungsschalter-Betätigungsmechanismus führen können.
Zur Speicherung der zum Betätigen der Unterbrecherkontakte erforderlichen Energie werden üblicherweise Federsysteme eingesetzt. Der Mechanismus zum Laden der Unterbrecherfeder umfasst das Komprimieren oder Spannen von Federn, die potenzielle Energie halten, bis sie freigegeben werden. Bei einem Auslöse- oder Schließbefehl wird diese gespeicherte Energie schnell entladen, um die Kontakte zu bewegen. Typischerweise gibt es zwei Federn: eine zum Schließen und eine zum Öffnen der Kontakte. Der federbelastete Mechanismus des Leistungsschalters gewährleistet einen schnellen Betrieb und eine konstante Leistung. Das Laden kann manuell oder motorisiert erfolgen, insbesondere bei ACB-Antriebsmechanismen , bei denen das motorisierte Laden die Benutzerfreundlichkeit verbessert.
Moderne Betätigungsmechanismen integrieren Sensoren, die Echtzeit-Feedback über die Position und den Status der Unterbrecherkontakte und -federn liefern. Diese Sensoren überwachen, ob die Kontakte geöffnet, geschlossen oder im Übergang sind und ob die Federn vollständig gespannt sind. Diese Informationen sind für Steuerungssysteme von entscheidender Bedeutung, um den ordnungsgemäßen Betrieb zu überprüfen und eine Zustandsüberwachung zu ermöglichen. Sie helfen dabei, den Wartungsbedarf vorherzusagen, bevor Ausfälle auftreten.
Hilfskontakte dienen als elektrische Signale innerhalb des Steuerstromkreises und zeigen den Status der Hauptkontakte an. Sie geben Rückmeldung an Überwachungs- und Schutzsysteme und bestätigen, ob ein Leistungsschalter geöffnet oder geschlossen ist. Diese Kontakte sind für Verriegelungssysteme, die Verhinderung unsicherer Vorgänge und die Koordinierung mit anderen Schutzvorrichtungen von entscheidender Bedeutung.
Der Betätigungsmechanismus arbeitet eng mit Auslösespulen und Einschaltspulen zusammen , bei denen es sich um Magnetspulen handelt, die mit Strom versorgt werden, um den Betrieb des Leistungsschalters einzuleiten. Wenn ein Fehler erkannt wird, wird die Auslösespule aktiviert, wodurch die Federverriegelung freigegeben und die Kontakte geöffnet werden. Umgekehrt wird die Schließspule aktiviert, um die Schließfeder freizugeben und das Schließen der Kontakte zu ermöglichen. Redundante Auslösespulen und separate Stromversorgungen erhöhen die Zuverlässigkeit und Sicherheit und stellen sicher, dass der Leistungsschalter auch dann ordnungsgemäß funktioniert, wenn eine Spule ausfällt.
Tipp: Überprüfen und warten Sie regelmäßig den Federspannmechanismus und die Hilfskontakte im Antriebsmechanismus Ihres Leistungsschalters, um ein schnelles, zuverlässiges Schalten und eine genaue Statusrückmeldung zu gewährleisten.
Die Entwicklung von Betätigungsmechanismen für Leistungsschalter erfordert sorgfältige Überlegungen, um Zuverlässigkeit und Sicherheit zu gewährleisten, insbesondere bei Hoch- und Mittelspannungsanwendungen. Diese Mechanismen müssen rauen Betriebsbedingungen standhalten und gleichzeitig eine konstante Leistung liefern.
Hochspannungs-Leistungsschalter erfordern Betätigungsmechanismen, die erhebliche mechanische Kräfte und schnelle Schaltvorgänge bewältigen können. Designer konzentrieren sich auf:
Robustheit: Komponenten müssen starken mechanischen Belastungen und Lichtbögen standhalten.
Präzision: Präzises Timing sorgt für schützende Koordination und kontrolliertes Schalten.
Umweltbeständigkeit: Mechanismen sollten auch bei extremen Temperaturen, Feuchtigkeit und Verunreinigungen zuverlässig funktionieren.
Mittelspannungsschalter, beispielsweise solche mit ACB-Antriebsmechanismen oder Drehantriebsmechanismen , vereinen Kompaktheit mit Langlebigkeit, um unterschiedlichen Installationsanforderungen gerecht zu werden.
Die in Betriebsmechanismen verwendeten Materialien haben einen erheblichen Einfluss auf Langlebigkeit und Zuverlässigkeit. Zu den Schlüsselfaktoren gehören:
Verschleißfestigkeit: Federn, Verbindungen und Kontakte bestehen häufig aus gehärtetem Stahl oder Speziallegierungen, um Ermüdungserscheinungen zu minimieren.
Korrosionsbeständigkeit: Schutzbeschichtungen oder rostfreie Materialien verhindern eine Verschlechterung in feuchten oder verschmutzten Umgebungen.
Geringe Reibung: Schmierstoffe und glatte Oberflächen reduzieren den Verschleiß und das Anhaften, was bei Federlademechanismen von Leistungsschaltern und federbelasteten Mechanismen von Leistungsschaltern von entscheidender Bedeutung ist.
Mechanische Stöße beim Schalten können Geräusche verursachen und den Verschleiß beschleunigen. Um dies zu mildern:
Dämpfer und Stoßdämpfer: Werden eingebaut, um mechanische Stöße abzufedern.
Optimiertes Verbindungsdesign: Reduziert unnötige Bewegungen und Stress.
Motorantriebsmechanismen: Bieten einen reibungsloseren Betrieb mit weniger Vibrationen im Vergleich zu herkömmlichen Feder- oder Pneumatiksystemen.
Diese Verbesserungen tragen dazu bei, die Lebensdauer des Leistungsschalterantriebs zu verlängern und die Wartungshäufigkeit zu reduzieren.
Sicherheitskritische Anwendungen erfordern ausfallsichere Designs:
Doppelte Auslösespulen: Bieten Redundanz bei der Auslösung, um den Betrieb des Leistungsschalters auch bei Ausfall einer Spule sicherzustellen.
Mechanische Verriegelungen und Schlösser: Verhindern unbeabsichtigte Betätigungen und stellen sicher, dass der Leistungsschalter bei Fehlern in einem sicheren Zustand bleibt.
Überwachung der Federspannung: Sensoren überprüfen, ob die Federn ordnungsgemäß gespannt sind, und verhindern so unvollständige Schaltvorgänge.
Solche Funktionen sind in SF6-Leistungsschaltermechanismen und anderen hochzuverlässigen Leistungsschaltern von entscheidender Bedeutung.
Die Einhaltung internationaler Standards wie IEC 62271 und ANSI C37 gewährleistet:
Leistungsvalidierung: Betriebszeiten, mechanische Lebensdauer und elektrische Eigenschaften erfüllen strenge Kriterien.
Sicherheitsgarantie: Mechanismen funktionieren bei Fehlern und Umwelteinflüssen ordnungsgemäß.
Qualitätskontrolle: Herstellungsprozesse produzieren konsistente, zuverlässige Komponenten.
Regelmäßige Tests, einschließlich mechanischer Belastungstests und Umweltbelastungstests, tragen dazu bei, eine hohe Zuverlässigkeit aufrechtzuerhalten.
Tipp: Führen Sie Routineinspektionen durch, die sich auf den Zustand der Feder, den Verschleiß des Gestänges und die Leistung des Aktuators im Betätigungsmechanismus Ihres Leistungsschalters konzentrieren, um unerwartete Ausfälle zu verhindern und sichere, zuverlässige Schaltvorgänge zu gewährleisten.
Betätigungsmechanismen sind für das schnelle und zuverlässige Schalten von Leistungsschaltern und den Systemschutz von entscheidender Bedeutung. Fortschritte wie Motorantriebe und adaptive Steuerungen erhöhen die Präzision und reduzieren den Verschleiß. Regelmäßige Wartung und Überwachung verbessern die Leistung und verhindern Ausfälle. Die Auswahl des richtigen Mechanismus hängt vom Spannungsniveau, der Anwendung und den gewünschten Steuerfunktionen ab. HAIPART bietet innovative Betriebsmechanismen, die Haltbarkeit, erweiterte Diagnose und effizienten Betrieb bieten und so optimalen Schutz und Langlebigkeit für elektrische Systeme gewährleisten. Vertrauen Sie HAIPART für zuverlässige, hochmoderne Leistungsschalterlösungen.
A: Der Betätigungsmechanismus ist das Herzstück der Leistungsschalterschaltung. Er ist für die Speicherung und Abgabe von Energie verantwortlich, um die Kontakte des Leistungsschalters schnell und zuverlässig zu öffnen oder zu schließen. Es setzt Steuerbefehle in mechanische Aktionen um und sorgt so für eine präzise und sichere Unterbrechung oder Wiederherstellung des Stromflusses.
A: Zu den gängigen Typen gehören mechanische Verbindungssysteme, Federbetätigungsmechanismen wie der Federspannmechanismus des Leistungsschalters, Motorantriebsmechanismen und elektromagnetische Mechanismen, wie sie beispielsweise in SF6-Leistungsschaltermechanismen verwendet werden. Jeder Typ eignet sich für unterschiedliche Spannungsniveaus und Anwendungen.
A: Der federbelastete Mechanismus speichert Energie in Federn, die manuell oder motorisch gespannt werden. Bei einem Auslöse- oder Schließbefehl wird diese gespeicherte Energie schnell freigesetzt, um die Kontakte zu bewegen, was ein schnelles und zuverlässiges Schalten ermöglicht, wie es üblicherweise bei ACB-Betätigungsmechanismen der Fall ist.
A: Präzises Timing im Betätigungsmechanismus minimiert Schalttransienten und elektrische Belastungen, indem die Kontaktbewegung mit der elektrischen Wellenform synchronisiert wird, was die Systemzuverlässigkeit verbessert und den Geräteverschleiß reduziert. Adaptive Steuerungen tragen dazu bei, diese Genauigkeit trotz Umgebungs- oder mechanischer Schwankungen aufrechtzuerhalten.
A: Motorantriebsmechanismen reduzieren den mechanischen Verschleiß durch weniger bewegliche Teile, verringern Geräusche und Vibrationen, ermöglichen eine programmierbare Steuerung und bieten eine erweiterte Zustandsüberwachung. Dies erhöht die Zuverlässigkeit, reduziert den Wartungsaufwand und verbessert die Flexibilität bei verschiedenen Leistungsschalteranwendungen.
A: Eine regelmäßige Inspektion und Wartung des Federlademechanismus, der mechanischen Verbindungen, der Auslöse- und Schließspulen und der Hilfskontakte ist unerlässlich. Die Überwachung von Sensoren und die Durchführung regelmäßiger Tests tragen dazu bei, Verschleiß oder Fehler frühzeitig zu erkennen und so ein sicheres und zuverlässiges Schalten des Leistungsschalters zu gewährleisten.
Der Schließmechanismus gibt gespeicherte Energie – normalerweise in einem Federladesystem – frei, um die Kontakte in die geschlossene Position zu bringen. Wenn ein Schließbefehl gegeben wird, wird die Schließspule oder der Riegel aktiviert, sodass die gespeicherte Federenergie die Kontakte schnell und sicher schließen kann.
Ein Leistungsschalter schaltet, indem er gespeicherte mechanische Energie in Kontaktbewegung umwandelt. Ein Auslösesignal gibt die Verriegelung frei, wodurch die gespeicherte Öffnungsenergie die Kontakte trennt und den Stromfluss unterbricht. Ein Schließsignal gibt die Schließfeder frei, um die Kontakte wieder einzurasten. Auslöseeinheiten, Spulen und mechanische Verbindungen koordinieren diese Aktionen.
Der Antriebsmechanismus ist das Kernsystem, das für die Speicherung, Steuerung und Freisetzung der zum Öffnen oder Schließen der Leistungsschalterkontakte erforderlichen Energie verantwortlich ist. Es umfasst Komponenten wie Federn, Gestänge, Riegel, Auslösespulen, Schließspulen und Motorladeeinheiten. Es gewährleistet ein schnelles und zuverlässiges Schalten sowohl im Normalbetrieb als auch im Fehlerzustand.
Der Verriegelungsmechanismus hält die Kontakte des Leistungsschalters in der geschlossenen Position. Wenn ein Auslösesignal (thermisch, magnetisch oder elektronisch) empfangen wird, wird die Verriegelung freigegeben, sodass die gespeicherte Öffnungsenergie die Kontakte schnell trennen kann. Die Verriegelung muss manuell oder automatisch zurückgesetzt werden, bevor der Leistungsschalter wieder schließen kann.
Ein Stromkreis schließt sich, wenn sich leitende Kontakte physisch berühren, sodass Strom fließen kann. Es öffnet sich, wenn sich die Kontakte trennen und unterbricht den Strompfad. Bei Leistungsschaltern wird dieser Vorgang durch Federn, Gestänge und einen Auslösemechanismus unterstützt, der bei Fehlern ein schnelles und kontrolliertes Öffnen gewährleistet.
Ein Leistungsschalter funktioniert, indem er anormale Strombedingungen erkennt und einen Betätigungsmechanismus verwendet, um seine Kontakte zu öffnen. Thermische oder magnetische Auslöser erkennen Überlastungen oder Kurzschlüsse und lösen den Antriebsmechanismus aus, um gespeicherte Energie freizugeben, wodurch die Kontakte schnell getrennt werden, um den Stromfluss zu unterbrechen.
Der Federmechanismus speichert die für den Öffnungs- und Schließvorgang erforderliche mechanische Energie. Schließfedern treiben die Kontakte in die Schließstellung, während Öffnungsfedern für eine schnelle Kontakttrennung beim Auslösen sorgen. In modernen Antriebsmechanismen können Federn manuell oder motorisch gespannt werden.
Ein Leistungsschalter schließt, wenn die Einschaltspule oder der manuelle Kipphebel die Einschaltfeder freigibt. Diese gespeicherte Energie treibt die mechanischen Verbindungen an, die die Kontakte zusammendrücken. Bei motorbetriebenen Systemen lädt sich die Feder nach dem Schließen automatisch wieder auf.
Ein geschlossener Stromkreis bietet einen kontinuierlichen, ununterbrochenen Pfad für den Stromfluss von der Quelle zur Last und zurück. Wenn ein Leistungsschalter geschlossen ist, verbinden seine Kontakte den Leiterpfad und ermöglichen so den Stromfluss. Beim Öffnen wird der Pfad unterbrochen und der Strom sofort unterbrochen.
