Ve vysoce sázkovém světě průmyslové automatizace a distribuce energie často mluvíme o inteligentních sítích a digitálním monitorování. Ale když se něco pokazí, skutečným hrdinou je několik milimetrů upraveného prostoru uvnitř vašeho jističe. Tento Tech Deep Dive zkoumá obloukovou komoru HAIPART MCCB (neboli Arc Chute ). Díváme se přes plastové pouzdro na materiálové vědy DC01 ocelové , epoxidové skleněné tkaniny a 3μm měděné pokovování . Je to příběh o tom, jak se dokonalost výroby promítá přímo do elektrické bezpečnosti a dlouhodobé energetické bezpečnosti.
The Hidden Battle : Co se vlastně stane během zkratu?
Integrita materiálu : Proč jsme si vybrali DC01 ocelové , epoxidové sklo a měděné pokovování.
Anatomy of an Extinction : Logický tok našeho 7-deskového systému.
Mimo datový list : Proč shoda s normou IEC 60947-2 není jen zaškrtávací políčko.
Filozofie HAIPART : Technická spolehlivost v každé milisekundě.
V jakékoli výkonné distribuční síti stráví jistič 99 % svého života nicneděláním. Ale v tom zbývajícím 1% musí udělat zázrak. Když se kontakty v důsledku poruchy rozpojí, vzduch se přemění v plazmový oblouk – prudký, oslepující záblesk žhavější než povrch Slunce. Bez vysoce výkonné obloukové komory by tato energie jednoduše vypařila váš rozváděč.
Pro ty z nás v průmyslové automatizaci není , elektrická bezpečnost jen o 'výletu'. Jde o to, jak elegantně se s energií nakládá. V HAIPART jsme posedlí fyzikou tohoto okamžiku a zajistili jsme, že oblouk bude uzavřen, ochlazen a uhašen dříve, než může ohrozit energetickou bezpečnost vašeho systému..
Pokud jste strávili nějaký čas v elektrotechnice , víte, že 'obecné' materiály nepřežijí průmyslové prostředí. Naše Arc Chute se řídí přísným materiálovým receptem navrženým pro výdrž.

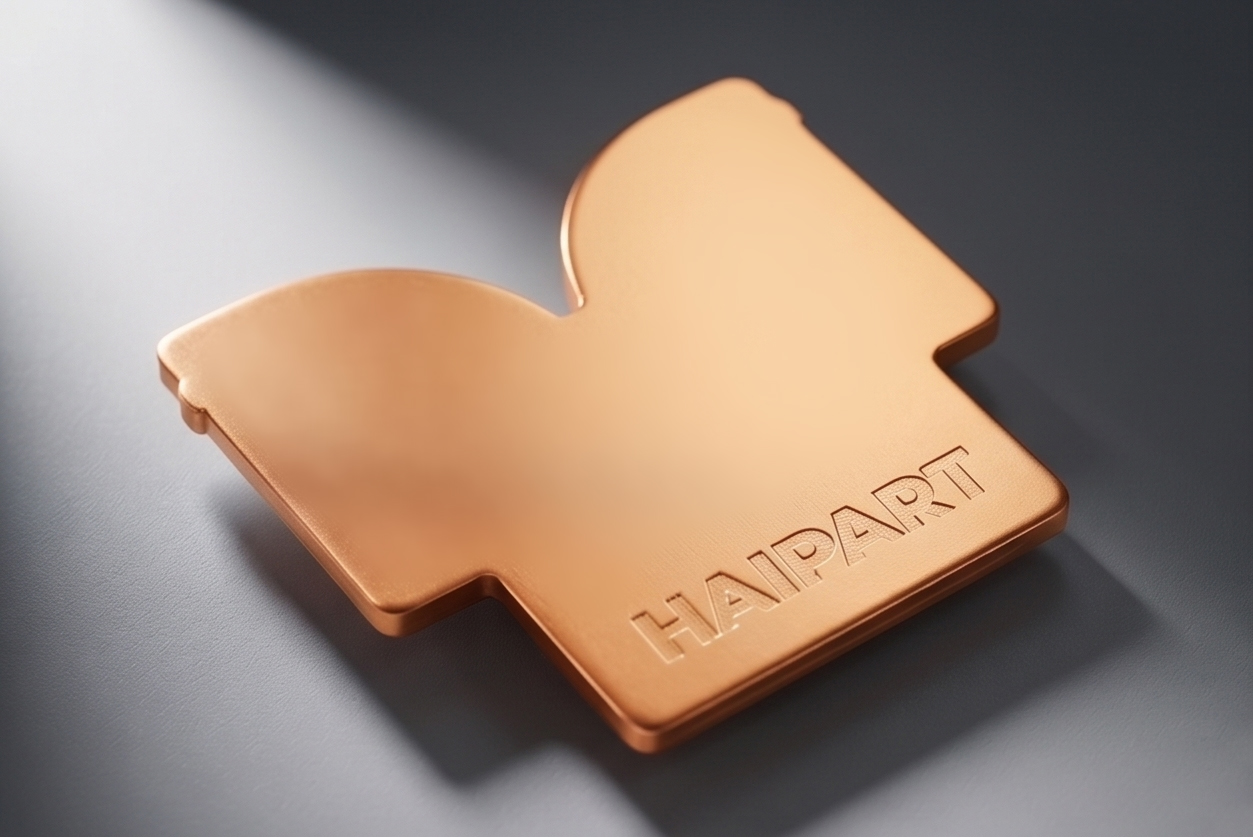

Síla oceli DC01 válcované za studena : Nepoužíváme jen jakýkoli kov. Naše plechy jsou vyrobeny z oceli válcované za studena (DC01) . Proč? Díky svému magnetickému 'tahu'. Působí jako vakuum pro elektřinu, táhne oblouk pryč od vzácných kontaktů a hluboko do vyhynutí.
Přesné 3μm měděné pokovení : Abychom zabránili důlkovému poškození desek a udrželi tepelnou vodivost na nejvyšší úrovni, aplikujeme 3μm měděný povlak . Tím je zajištěno, že oblouková komora nejen rozdělí oblouk, ale okamžitě absorbuje teplo.
Vyztužená bílá epoxidová skleněná deska : Zatímco standardní jistič může vyjít se základním plastem, MCCB potřebuje více páteře. používáme bílou epoxidovou skleněnou desku . Pro vnitřní podpěry Je to volba, která nabízí:
Dielektrická pevnost : Eliminuje riziko vnitřních přeskoků.
Mechanická tuhost : Udržuje 7-deskový stoh dokonale vyrovnaný i při silném tlaku způsobeném chybou.
Tepelná stabilita : Nebude karbonizovat, což znamená, že vaše kladivo je znovu a znovu připraveno k akci.

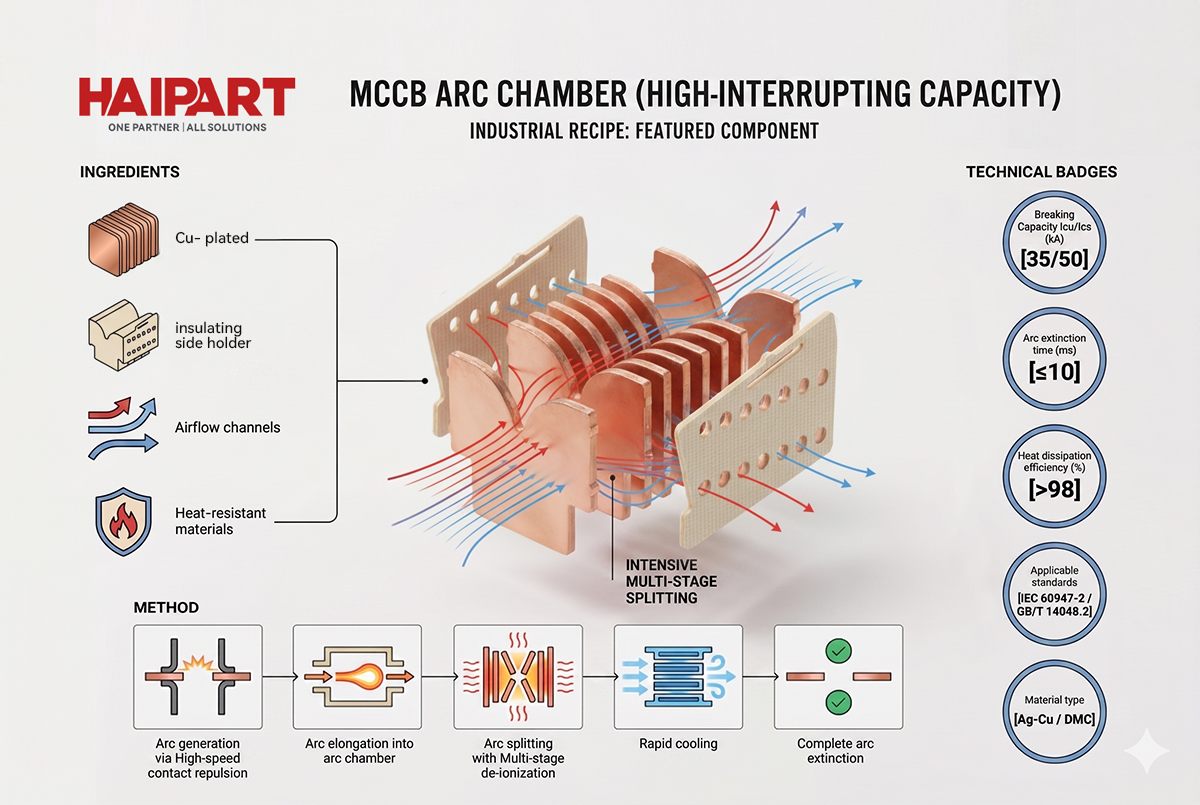

Zhasnutí oblouku není kouzlo; je to vypočítaný, logický proces. V rámci HAIPART se jednotky Manufacturing Excellence projevuje v pěti krocích životního cyklu:
Magnetická brzda : Desky DC01 generují magnetické pole, které fyzicky táhne oblouk nahoru.
Protažení : Jak oblouk vstupuje do obloukové komory , prodlužuje se, což přirozeně zvyšuje jeho odpor.

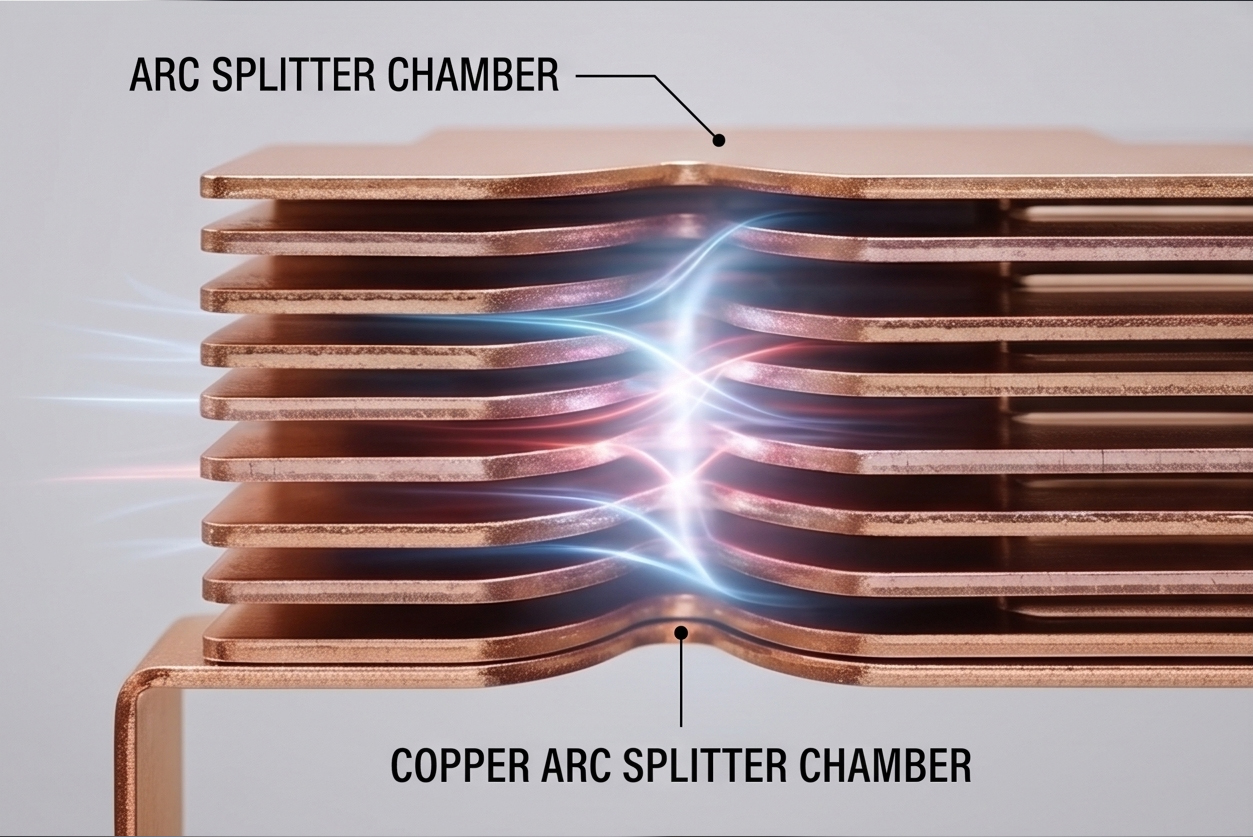

Intenzivní dělení : Naše 7-desková architektura segmentuje oblouk na menší, slabší „minioblouky“. Tato vícestupňová deionizace je místem, kde se odehrává skutečná práce.
Tepelný rozptyl : Poměděné povrchy a pouzdro DMC (Dough Molding Compound) odvádějí teplo.
Bezpečná izolace : Vzduchová mezera je obnovena, obvod je mrtvý a vaše zařízení je v bezpečí.
Ve světě průmyslové automatizace jsou řeči levné. Technika musí být ověřena. Naše oblouková komora MCCB není navržena jen tak, aby fungovala; je navržen tak, aby složil nejnáročnější zkoušky na světě: IEC 60947-2 a GB/T 14048.2.
S vypínací kapacitou (Icu/Ics) 35/50 kA je naše technologie navržena pro 'nejhorší scénář'. Udržujeme dobu zhasnutí oblouku pod 10 ms, protože víme, že každá milisekunda tepla navíc zkracuje životnost vašeho rozváděče . Výběr správných vnitřních komponent je rozdíl mezi systémem, který vydrží 20 let a systémem, který selže do dvou.
Ve společnosti HAIPART věříme, že elektrická bezpečnost je na materiální úrovni vyhrána nebo ztracena. Tím, že se držíme ušlechtilé oceli DC01 , postříbřených komponentů a izolátorů z epoxidového skla , nevyrábíme jen díly, ale také slibujeme.
