Warum das „Herz“ Ihres MCCB wichtiger ist, als Sie denken

Zusammenfassung

In der hochriskanten Welt der industriellen Automatisierung und Energieverteilung sprechen wir oft über intelligente Netze und digitale Überwachung. Aber wenn etwas schief geht, sind ein paar Millimeter technischer Raum in Ihrem Leistungsschalter der wahre Held. Dieser Tech Deep Dive erkundet die HAIPART MCCB Arc Chamber (oder Arc Chute ). Wir blicken über das Kunststoffgehäuse hinaus auf die Materialwissenschaft des DC01-Stahl , -Epoxidglasgewebes und der 3-μm-Kupferbeschichtung . Es ist eine Geschichte darüber, wie sich Fertigungsexzellenz direkt in elektrischer Sicherheit und langfristiger Energiesicherheit niederschlägt.

Artikelübersicht

1. Der verborgene Kampf : Was passiert eigentlich bei einem Kurzschluss?

2. Materialintegrität : Warum wir uns für DC01 Stahl- , Epoxidglas und Kupferbeschichtung entschieden haben.

3. Anatomie eines Aussterbens : Der logische Ablauf unseres 7-Platten-Systems.

4. Über das Datenblatt hinaus : Warum die Einhaltung der IEC 60947-2 nicht nur ein Kontrollkästchen ist.

5. Die HAIPART-Philosophie : Technische Zuverlässigkeit bis in jede Millisekunde.

1. Die verborgene Schlacht: Den industriellen Sturm zähmen

In jedem Hochleistungs- Stromverteilungsnetz verbringt ein Leistungsschalter 99 % seiner Lebensdauer damit, nichts zu tun. Aber bei dem verbleibenden 1 % muss es ein Wunder vollbringen. Wenn sich bei einem Fehler Kontakte öffnen, verwandelt sich die Luft in einen Plasmabogen – einen heftigen, blendenden Blitz, der heißer ist als die Sonnenoberfläche. Ohne eine Hochleistungs- Lichtbogenkammer würde diese Energie Ihre Schaltanlage einfach verdampfen lassen.

Für diejenigen von uns in der industriellen Automatisierung geht es bei , der elektrischen Sicherheit nicht nur um einen „Ausflug“. Es geht darum, wie elegant mit dieser Energie umgegangen wird. Bei HAIPART sind wir besessen von der Physik dieses Augenblicks und stellen sicher, dass der Lichtbogen eingedämmt, gekühlt und gelöscht wird, bevor er die Energiesicherheit Ihres Systems gefährden kann.

2. Der Materialbauplan: Keine Abkürzungen im „Industrierezept“

Wenn Sie jemals in der Elektrotechnik gearbeitet haben , wissen Sie, dass „generische“ Materialien industrielle Umgebungen nicht überleben. Unser Arc Chute folgt einem strengen Materialrezept, das auf Ausdauer ausgelegt ist.

• Die Kraft des kaltgewalzten DC01-Stahls : Wir verwenden nicht irgendein Metall. Unsere Platten werden aus hergestellt kaltgewalztem Stahl (DC01) . Warum? Aufgrund seiner magnetischen „Anziehungskraft“. Es wirkt wie ein Vakuum für Elektrizität und zieht den Lichtbogen von den wertvollen Kontakten weg und tief in den Löschkamin.

• Präzise 3-μm-Kupferbeschichtung : Um Lochfraß auf den Platten zu verhindern und die Wärmeleitfähigkeit auf höchstem Niveau zu halten, tragen wir eine 3-μm-Kupferbeschichtung auf . Dadurch wird sichergestellt, dass die Lichtbogenkammer den Lichtbogen nicht nur spaltet, sondern die Wärme sofort absorbiert.

• Verstärkte weiße Epoxidharz-Glasfaserplatte : Während ein Standard -MCB möglicherweise mit einfachem Kunststoff auskommt, MCCB mehr Rückgrat. benötigt ein verwenden wir weißes Epoxidglasgewebe . Für die internen Stützen Es ist eine Wahl, die Folgendes bietet:

  • Spannungsfestigkeit : Eliminiert das Risiko interner Überschläge.

  • Mechanische Steifigkeit : Hält den 7-Platten-Stapel auch unter dem heftigen Druck einer Verwerfung perfekt ausgerichtet.

  • Thermische Stabilität : Es verkohlt nicht, was bedeutet, dass Ihr Hammer immer wieder einsatzbereit ist.

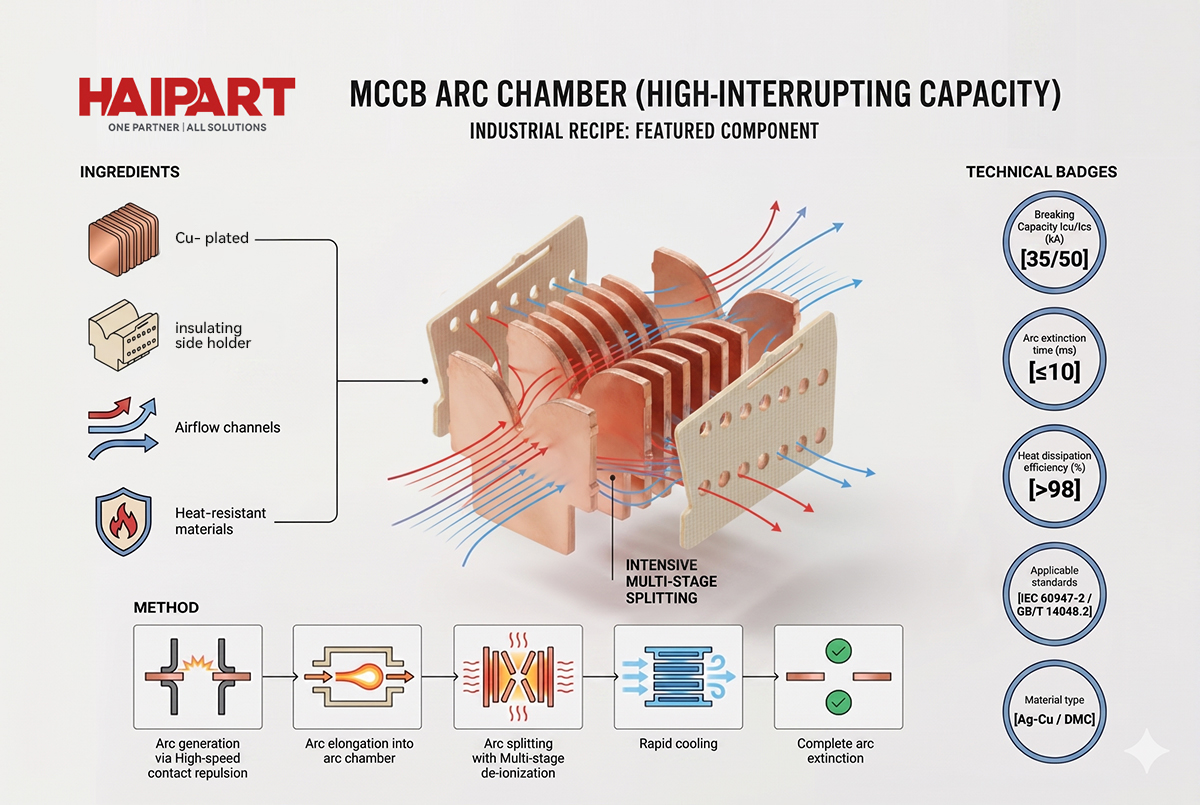

3. Anatomie eines Aussterbens: Eine logische Abfolge

Einen Lichtbogen zu löschen ist keine Zauberei; Es ist ein kalkulierter, logischer Prozess. Innerhalb einer HAIPART- Einheit manifestiert sich Manufacturing Excellence in einem fünfstufigen Lebenszyklus:

1. Magnetischer Widerstand : Die DC01- Platten erzeugen ein Magnetfeld, das den Lichtbogen physisch nach oben zieht.

2. Die Dehnung : Wenn der Lichtbogen in die Lichtbogenkammer eintritt , wird er gedehnt, was auf natürliche Weise seinen Widerstand erhöht.

3. Intensive Aufteilung : Unsere 7-Platten-Architektur segmentiert den Lichtbogen in kleinere, schwächere „Mini-Bögen“. Bei dieser mehrstufigen Entionisierung findet die eigentliche Arbeit statt.

4. Wärmeableitung : Die kupferbeschichteten Oberflächen und das DMC-Gehäuse (Dough Moulding Compound) leiten die Wärme ab.

5. Sichere Isolierung : Der Luftspalt wird wiederhergestellt, der Stromkreis ist stromlos und Ihre Ausrüstung ist sicher.

6.

4. Wichtige Benchmarks: Mehr als nur ein Etikett

In der Welt der industriellen Automatisierung ist Reden billig. Das Engineering muss validiert werden. Unsere MCCB-Lichtbogenkammer ist nicht nur auf Funktion ausgelegt; Es wurde entwickelt, um die härtesten Prüfungen der Welt zu bestehen: IEC 60947-2 und GB/T 14048.2.

Mit einem Ausschaltvermögen (Icu/Ics) von 35/50 kA ist unsere Technologie für den „Worst-Case-Szenario“ ausgelegt. Wir halten die Lichtbogenlöschzeit unter 10 ms, weil wir wissen, dass jede zusätzliche Millisekunde Wärme die Lebensdauer Ihrer Schaltanlage verkürzt . Die Auswahl der richtigen internen Komponenten macht den Unterschied zwischen einem System, das 20 Jahre hält, und einem System, das nach zwei Jahren ausfällt.

Fazit: Zuverlässigkeit ist eine Materialwahl

bei HAIPART glauben, dass Wir elektrische Sicherheit auf materieller Ebene gewonnen oder verloren wird. Indem wir auf hochwertigen DC01- Stahl, versilberte Komponenten und Epoxidglas- Isolatoren setzen, fertigen wir nicht nur Teile – wir machen Versprechen.

Ein Partner | Alle Lösungen Sehen Sie sich die vollständige technische Aufschlüsselung an und laden Sie unsere neuesten Spezifikationen herunter unter: www.haipart.com
