Jak vyměnit a upgradovat hlavní jistič

Hlavní jistič funguje jako hlídač elektrického systému celého vašeho domu nebo zařízení. Řídí tok elektřiny z veřejné rozvodné sítě do vašich pobočkových okruhů. Když selže nebo se stane poddimenzovaným pro moderní požadavky na napájení, znalost, jak zacházet s díly hlavního jističe a proces upgradu, je rozhodující pro bezpečnost a účinnost. Tato příručka se zabývá technickými nuancemi, bezpečnostními protokoly a výběrem komponent potřebných pro úspěšnou výměnu nebo upgrade.

Úvod do správy hlavního jističe

Hlavní jistič je více než jen velký vypínač; je to sofistikované ochranné zařízení určené k prevenci katastrofálních elektrických požárů. Jak budovy stárnou a potřeby energie rostou – poháněné elektrickými vozidly, systémy HVAC a vysoce výkonnými stroji – původní jistič často nedosahuje. Výměna této jednotky vyžaduje hluboké pochopení její vnitřní mechaniky a vnější kompatibility.

Upgrade není jen o výměně 100ampérové ​​jednotky za 200ampérovou. Zahrnuje posouzení celého elektrického panelu, vstupních vodičů a konkrétního části hlavního jističe , které zajišťují dlouhodobou spolehlivost. Ať už se jedná o standardní bytový panel nebo průmyslové rozvodné centrum, principy nadproudové ochrany zůstávají stejné.

Diagnostika potřeby upgradu nebo výměny

Než se dotknete jakéhokoli hardwaru, musíte zjistit, zda je jistič skutečně vadný nebo jednoduše přetížený. Jistič, který často vypíná, může dělat svou práci správně tím, že chrání obvod, který odebírá příliš mnoho proudu. Fyzické známky degradace však často ukazují na nezbytnou výměnu.

Identifikace fyzických poruch

Hledejte změnu barvy nebo 'prolití' na přípojnicích. To často indikuje nárůst tepla v důsledku uvolněného spojení. Pokud v blízkosti panelu cítíte ozón nebo spálený plast, tepelných magnetických vypínacích jednotek. může dojít k poruše vnitřních V některých případech se rukojeť uvolní nebo se nedaří 'zacvaknout' do resetovací polohy, což signalizuje opotřebení vnitřních pružin a spojů.

Posouzení nedostatku kapacity

Pokud přidáváte značnou zátěž, jako je nová dílna s těžkými stroji, možná budete potřebovat lisovaný jistič s vyšším trvalým proudem. Moderní domácnosti často přecházejí ze 100A na 200A, aby se přizpůsobily elektrickému 'hluku' a požadavkům digitálního života. Použití klešťového měřiče k měření skutečného zatížení během hodin špičkového používání poskytuje data potřebná k ospravedlnění upgradu.

Pochopení základních částí hlavního jističe

Chcete-li provést vysoce kvalitní upgrade, musíte vědět, co se děje uvnitř krytu. Přerušovač je mechanická sestava, kde každá součást musí fungovat v harmonii. Pokud jedna část selže, celá záchranná síť se zhroutí.

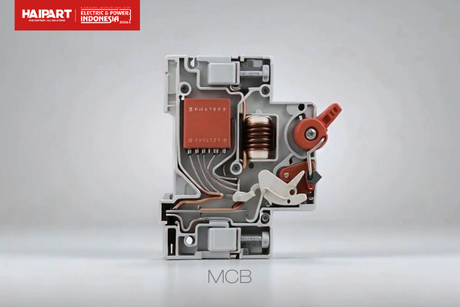

Vnitřní mechanismus

Základem každého kvalitního jističe je tepelně magnetický vypínací prvek. Tepelná část zvládá dlouhodobé přetížení pomocí bimetalového pásku, který se při zahřívání ohýbá. Magnetická část zvládá zkraty pomocí elektromagnetu k téměř okamžitému vypnutí jističe.

Další kritickou součástí je obloukový skluz . Když se kontakty otevřou pod zatížením, vytvoří se elektrický oblouk. Zhášecí komora se skládá z rovnoběžných kovových desek, které odtahují oblouk od kontaktů, ochlazují ho a uhasí dříve, než může poškodit pouzdro. Ve vysokonapěťových aplikacích jsou tyto skluzy ještě robustnější, aby zvládly zvýšené úrovně energie.

Vnější komponenty a pouzdro

Exteriér je obvykle tvarovaný obal vyrobený z vysoce pevných, ohnivzdorných kompozitních materiálů. Chrání vnitřní části hlavního jističe před nečistotami z prostředí. Oka – části, kde se připojují těžké servisní vodiče – musí být dimenzovány pro konkrétní průřez vodiče a materiál (měď nebo hliník), který používáte.

• Oka a koncovky: Ujistěte se, že jsou čisté a bez oxidace.

• Ovládací rukojeť: Poskytuje ruční ovládání a jasnou indikaci stavu (zapnuto/vypnuto/vypnuto).

• Montážní svorky: Tyto připevňují jistič k přípojnici panelu a zajišťují elektrickou cestu s nízkým odporem.

Výběr správného náhradního jističe

Kompatibilita je nejčastější překážkou při výměně jističe. Nemůžete jednoduše použít jakoukoli značku, která 'sedí' do slotu. Výrobce panelu specifikuje, které jističe jsou 'klasifikovány' nebo 'uvedeny' pro použití v jeho zařízení.

Shoda značek a řad

Vždy přiřaďte značku jističe ke značce panelu, pokud výrobce výslovně neuvádí kompatibilní alternativu. Použití nekompatibilního jističe může vést ke špatnému kontaktu přípojnice, což může způsobit teplo a nakonec požár. Pro průmyslové nastavení možná budete muset zkontrolovat Interrupting Rating (AIR), který definuje maximální poruchový proud, který může jistič bezpečně odstranit.

Specializované typy ochrany

Moderní kódy často vyžadují více než jen standardní nadproudovou ochranu. V závislosti na místních předpisech možná budete muset zvážit:

1. GFCI (Ground Fault Circuit Interrupter): Chrání před 'unikajícím' proudem, který by mohl způsobit otřesy.

2. AFCI (Arc Fault Circuit Interrupter): Detekuje nebezpečné jiskření v kabeláži, které by standardní jističe mohly minout.

3. Vysokonapěťové vysokonapěťové jednotky pro specializované stroje nebo komerční servisní vchody.

Při získávání zdrojů části hlavního jističe , ověřte, zda mají certifikační značku UL (Underwriters Laboratories) nebo ekvivalentní certifikační značku. To zajišťuje, že jednotka prošla přísným testováním bezpečnosti a výkonu.

Protokol výměny krok za krokem

Bezpečnost je zde absolutní prioritou. Výměna hlavního jističe zahrnuje práci v blízkosti 'živých' vstupních vodičů, které nelze vypnout na panelu.

Příprava pracovního prostoru a bezpečnostního vybavení

Před otevřením panelu si nasaďte OOP (osobní ochranné prostředky). To zahrnuje ochranné brýle, izolované rukavice a nevodivou obuv. Ujistěte se, že máte jasný, nezávislý zdroj světla, protože budete vypínat napájení.

1. Informujte okupanty: Dejte všem vědět, že dojde k výpadku proudu.

2. Ověřte zatížení: Nejprve vypněte všechny jednotlivé jističe větví, abyste zabránili masivnímu 'náběhovému' proudu, když nakonec znovu zapnete nový hlavní jistič.

3. Externí odpojení: Pokud má zásuvka měřiče integrovaný odpojovač, vypněte jej tam. Jedná se o nejbezpečnější způsob práce, protože odpojí napájení celého panelu.

Demontáž a instalace jističe

Jakmile je panel co nejbezpečnější, použijte zkoušečku napětí k potvrzení, že přípojnice jsou nefunkční (pokud jste použili externí odpojovač). Pokud pracujete 'naživo' u hlavních výstupků (což pro kutily důrazně nedoporučujeme), buďte extrémně opatrní.

• Uvolněte oka: Opatrně odšroubujte velké stavěcí šrouby, které drží hlavní kabely. Vytáhněte dráty zpět a zajistěte je tak, aby se nedotýkaly stran panelu.

• Vypáčte jistič: Většina hlavních jističů je přišroubována nebo přichycena na přípojnici. Odstraňte montážní šrouby a jemně kývejte jednotkou, dokud se neuvolní.

• Zkontrolujte přípojnici: Před instalací nových dílů hlavního jističe vyhledejte známky koroze na kovových jazýčkách. V případě potřeby je vyčistěte speciálním čističem elektrických kontaktů.

• Usazení nové jednotky: Vyrovnejte nový jistič s přípojnicí a pevně zatlačte. Znovu namontujte montážní šrouby.

• Zapojení: Vložte servisní kabely do nových oček a utáhněte je podle specifických požadavků výrobce na palec-libra. Uvolněný drát představuje nebezpečí požáru.

Zvýšení kapacity služby

Upgrade často zahrnuje přechod z nižšího proudu na vyšší. Toto je složitější úkol než jednoduchá výměna 1:1, protože obvykle vyžaduje nové servisní kabely od energetické společnosti.

Výpočet požadavků na nové zatížení

K určení, zda je upgrade nutný, používáme 'Výpočet zatížení'. Sečtete příkon ve wattech, vyhrazené obvody spotřebičů a 'faktory poptávky' pro položky, jako jsou sušičky prádla a elektrické sporáky. Pokud váš součet překročí 80 % vašeho současného hodnocení hlavního jističe, je čas na upgrade.

Koordinace s utilitami

Když upgradujete na službu 200A nebo 400A, dráty přicházející z ulice musí být dostatečně silné, aby zvládly zátěž. Obvykle je musí vyměnit společnost poskytující veřejné služby. Pravděpodobně budete také potřebovat novou elektroměrovou základnu a větší elektrický panel pro umístění nového jističe a jeho přidružených částí hlavního jističe..

Poinstalační testování a validace

Po dokončení fyzické instalace musíte ověřit, že vše funguje tak, jak má. Zde je zachyceno mnoho chyb dříve, než způsobí škodu.

Mechanické a elektrické kontroly

Několikrát zapněte a vypněte jistič (bez zatížení), abyste zajistili volný pohyb vnitřních spojů. Pomocí multimetru zkontrolujte napětí na dvou hlavních fázích; měl by ukazovat přibližně 240 V (ve standardních amerických rezidenčních systémech). Zkontrolujte napětí z každé fáze na neutrální tyči; mělo by to být cca 120V.

Tepelné monitorování

Jakmile jsou jističe větví znovu zapnuty a budova je v běžné zátěži, je dobré použít infračervený teploměr. Namiřte to na hlavní výstupky. Teplota by měla být konzistentní v obou fázích. Pokud je jeden výstupek výrazně teplejší, obvykle to znamená uvolněné spojení nebo vadný vnitřní kontakt v termomagnetické sestavě.

Doporučujeme znovu zkontrolovat utahovací moment na oka po 24 hodinách provozu, protože cyklování tepla může někdy způsobit 'sedání' drátů, což vede k mírnému uvolnění. Toto je standardní postup v průmyslové údržbě, aby se zabránilo dlouhodobému selhání části hlavního jističe.

Údržba pro dlouhou životnost

Hlavní jistič není zařízení „nastav a zapomeň“. I když jsou navrženy tak, aby vydržely desítky let, pravidelná údržba prodlužuje jejich životnost a zajišťuje, že vypadnou, když mají.

• Cvičení jističe: Alespoň jednou ročně hlavní jistič vypněte a znovu zapněte. Tím se zabrání tomu, aby vnitřní čepy 'zamrzly' prachem nebo oxidací.

• Vizuální kontroly: Každých pár měsíců se rychle podívejte uvnitř panelu (bez sejmutí krytu), zda nevykazují známky vlhkosti, rzi nebo hnízdění hmyzu.

• Profesionální audity: Každých 5–10 let nechte elektrikáře provést kontrolu „pevnosti šroubů“ a tepelné skenování.

Pokud si někdy všimnete, že jistič vydává 'bručení' nebo 'prskání' zvuk, nečekejte. To znamená, že zhášecí komora nebo kontakty mají potíže s udržením čistého spojení. Okamžitá výměna částí hlavního jističe je jediným bezpečným řešením.

Závěr

Výměna a modernizace hlavního jističe je náročný úkol, který vyžaduje přesnost a respekt k elektřině. Pochopením role zhášecí komory , tepelné magnetické vypínací jednotky a kvality lisovaného pouzdra můžete zajistit, že váš elektrický systém zůstane tichým a bezpečným dodavatelem energie. Bez ohledu na to, zda spravujete malou opravu v domácnosti nebo rozsáhlou průmyslovou modernizaci, použití správných částí hlavního jističe a dodržování přísných bezpečnostních protokolů je jediný způsob, jak uspět.

O továrně HAIPART

Jako přední hlas v odvětví elektrických součástek jsme ve společnosti HAIPART nesmírně hrdí na naši výrobní dokonalost. Naše továrna je vybavena nejmodernějšími automatizačními a testovacími laboratořemi, které zajišťují, že každá část hlavního vypínače opouštějící naše zařízení splňuje globální bezpečnostní normy. Nemontujeme pouze komponenty; navrhneme spolehlivost. Od precizně vinutých cívek v našich tepelně magnetických jednotkách až po vysoce odolné polymery používané v našich lisovaných pouzdrech je náš závazek ke kvalitě zřejmý. Rozumíme požadavkům rezidenčních i vysokonapěťových průmyslových prostředí a využíváme našich desetiletí výrobních zkušeností k poskytování řešení, kterým elektrikáři a inženýři důvěřují. Když si vyberete HAIPART, vybíráte si partnera, který se věnuje bezpečnosti napájení a inovacím.

FAQ

Otázka: Mohu vyměnit hlavní jistič bez volání energetické společnosti? Odpověď: Záleží na vašem nastavení. Pokud máte v blízkosti měřiče venku samostatný 'hlavní odpojovač', můžete tam vypnout napájení a bezpečně vyměnit jistič ve vnitřním panelu. Pokud je váš hlavní jistič úplně prvním bodem odpojení, vodiče, které do něj vedou, jsou 'horké' a nelze je vypnout, aniž by elektroměr nevytáhla energetická společnost.

Otázka: Jaký je rozdíl mezi standardním jističem a jističem 'Lisované pouzdro'? Odpověď: Technicky jsou téměř všechny moderní bourací kladiva pro obytné a lehké komerční prostory bourací kladiva . Tento termín se vztahuje ke skutečnosti, že části hlavního jističe jsou uzavřeny v tvrzeném plastovém plášti, který zajišťuje izolaci a strukturální integritu.

Otázka: Jak poznám, zda je můj jistič termomagnetický nebo elektronický? Odpověď: Většina bytových jističů je tepelně magnetická . K zakopnutí využívají fyzické teplo a magnetismus. Elektronické jističe mají uvnitř malou obvodovou desku a často mají na přední straně nastavitelná nastavení (kolečka) pro změnu vypínacích křivek – ty jsou běžnější v průmyslovém nastavení.

Otázka: Proč je obloukový skluz při upgradu tak důležitý? Odpověď: Když upgradujete na vyšší kapacitu, zvýší se potenciální 'poruchový proud' (energie uvolněná při zkratu). Vysoce kvalitní obloukový skluz je nezbytný pro bezpečné rozbití této masivní energie, aniž by došlo k výbuchu jističe.
