Der Hauptleistungsschalter fungiert als Pförtner des elektrischen Systems Ihres gesamten Hauses oder Ihrer Einrichtung. Es steuert den Stromfluss vom Versorgungsnetz zu Ihren Abzweigstromkreisen. Wenn es ausfällt oder für den modernen Strombedarf nicht mehr ausreichend dimensioniert ist, ist es für die Sicherheit und Effizienz von entscheidender Bedeutung, zu wissen, wie mit den Hauptteilen des Leistungsschalters und dem Upgrade-Prozess umgegangen wird. In diesem Leitfaden werden die technischen Nuancen, Sicherheitsprotokolle und Komponentenauswahl erläutert, die für einen erfolgreichen Austausch oder ein Upgrade erforderlich sind.
Ein Hauptleistungsschalter ist mehr als nur ein großer Schalter; Dabei handelt es sich um ein hochentwickeltes Schutzgerät, das katastrophale elektrische Brände verhindern soll. Wenn Gebäude altern und der Strombedarf steigt – angetrieben durch Elektrofahrzeuge, HVAC-Systeme und Hochleistungsmaschinen –, reicht der ursprüngliche Leistungsschalter oft nicht mehr aus. Der Austausch dieses Geräts erfordert ein tiefes Verständnis seiner internen Mechanik und externen Kompatibilität.
Beim Aufrüsten geht es nicht nur darum, ein 100-Ampere-Gerät gegen ein 200-Ampere-Gerät auszutauschen. Dazu gehört die Beurteilung der gesamten Schalttafel, der Hauseingangskabel und der spezifischen Hauptteile des Leistungsschalters , die eine langfristige Zuverlässigkeit gewährleisten. Unabhängig davon, ob es sich um ein Standard-Wohnpaneel oder ein industrielles Stromverteilungszentrum handelt, bleiben die Prinzipien des Überstromschutzes dieselben.
Bevor Sie Hardware berühren, müssen Sie feststellen, ob der Leistungsschalter tatsächlich defekt oder einfach überlastet ist. Ein Leistungsschalter, der häufig auslöst, erfüllt möglicherweise seine Aufgabe ordnungsgemäß, indem er einen Stromkreis schützt, der zu viel Strom zieht. Allerdings deuten körperliche Verschleißerscheinungen häufig auf einen notwendigen Austausch hin.
Achten Sie auf Verfärbungen oder „Lochfraß“ an den Sammelschienenverbindungen. Dies deutet häufig auf einen Hitzestau aufgrund einer losen Verbindung hin. Wenn Sie Ozon oder verbrannten Kunststoff in der Nähe des Panels riechen, sind möglicherweise die internen thermisch-magnetischen Auslöser defekt. In manchen Fällen löst sich der Griff oder lässt sich nicht in die Rückstellposition „klicken“, was darauf hindeutet, dass die internen Federn und Verbindungen abgenutzt sind.
Wenn Sie erhebliche Lasten hinzufügen, beispielsweise eine neue Werkstatt mit schweren Maschinen, benötigen Sie möglicherweise einen Kompaktleistungsschalter mit einem höheren Dauernennstrom. Moderne Haushalte wechseln häufig von 100-A- auf 200-A-Stromversorgungen, um dem elektrischen „Rauschen“ und den Anforderungen des digitalen Lebens gerecht zu werden. Die Verwendung einer Strommesszange zur Messung der tatsächlichen Last während der Spitzenlastzeiten liefert die Daten, die zur Rechtfertigung eines Upgrades erforderlich sind.
Symptom |
Wahrscheinliche Ursache |
Empfohlene Aktion |
|---|---|---|
Häufiges Stolpern |
Überlasteter Stromkreis oder Erdschluss |
Lastausgleich oder Leistungsschalter-Upgrade |
Summendes Geräusch |
Lichtbogenbildung an der Sammelschiene oder interner Fehler |
Sofortiger Austausch der Hauptteile des Leistungsschalters |
Heiß zum Anfassen |
Hoher Widerstand oder lockere Laschen |
Ziehen Sie die Anschlüsse fest oder tauschen Sie den Leistungsschalter aus |
Verbrannter Kunststoff |
Starker Lichtbogen/Kurzschluss |
Vollständige Schalttafelinspektion und Leistungsschalteraustausch |

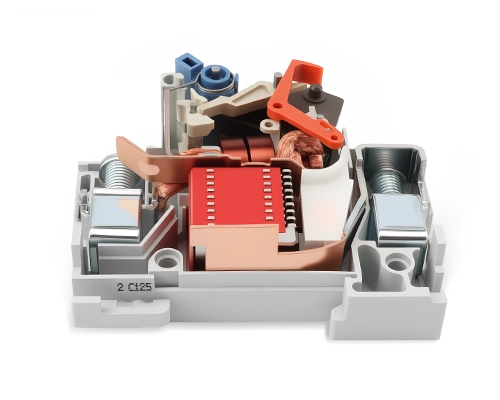

Um ein qualitativ hochwertiges Upgrade durchführen zu können, müssen Sie wissen, was im Inneren des Gehäuses passiert. Ein Leistungsschalter ist eine mechanische Baugruppe, bei der alle Komponenten harmonisch zusammenarbeiten müssen. Fällt ein Teil aus, bricht das gesamte Sicherheitsnetz zusammen.

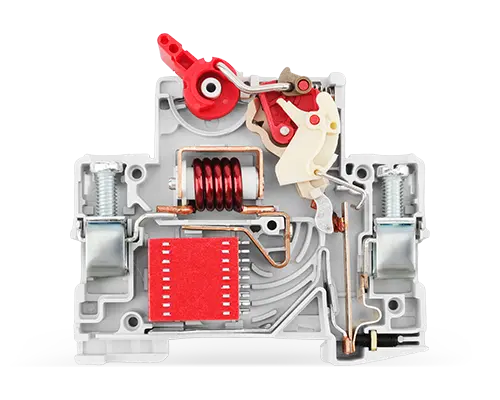

Das Herzstück eines jeden Qualitätsschalters ist das thermisch-magnetische Auslöseelement. Der thermische Teil bewältigt langfristige Überlastungen mithilfe eines Bimetallstreifens, der sich bei Erwärmung verbiegt. Der magnetische Teil verarbeitet Kurzschlüsse und löst den Leistungsschalter mithilfe eines Elektromagneten nahezu augenblicklich aus.
Eine weitere wichtige Komponente ist die Lichtbogenkammer . Beim Öffnen der Kontakte unter Last entsteht ein Lichtbogen. Die Lichtbogenkammer besteht aus parallelen Metallplatten, die den Lichtbogen von den Kontakten wegziehen, ihn kühlen und löschen, bevor er das Gehäuse beschädigen kann. Bei Hochspannungsanwendungen sind diese Rutschen noch robuster, um den erhöhten Energiepegeln standzuhalten.
Das Äußere ist in der Regel ein Formgehäuse aus hochfesten, feuerbeständigen Verbundwerkstoffen. Es schützt die internen Hauptteile des Leistungsschalters vor Umweltverschmutzungen. Die Kabelschuhe – die Teile, an denen die schweren Versorgungskabel angeschlossen werden – müssen für den spezifischen Kabelquerschnitt und das Material (Kupfer oder Aluminium) ausgelegt sein, das Sie verwenden.
Kabelschuhe und Anschlüsse: Stellen Sie sicher, dass sie sauber und frei von Oxidation sind.
Bediengriff: Bietet manuelle Steuerung und klare Statusanzeige (Ein/Aus/Ausgelöst).
Montageklammern: Diese befestigen den Leistungsschalter an der Sammelschiene des Schaltschranks und sorgen so für einen elektrischen Pfad mit geringem Widerstand.
Kompatibilität ist die häufigste Hürde beim Austausch von Leistungsschaltern. Sie können nicht einfach jede Marke verwenden, die zum Slot „passt“. Der Schaltschrankhersteller gibt an, welche Leistungsschalter für die Verwendung in seinen Geräten „klassifiziert“ oder „gelistet“ sind.
Passen Sie die Marke des Leistungsschalters immer an die Marke des Schaltschranks an, es sei denn, der Hersteller listet ausdrücklich eine kompatible Alternative auf. Die Verwendung eines inkompatiblen Leistungsschalters kann zu einem schlechten Sammelschienenkontakt führen, was zu Hitze und schließlich zu einem Brand führen kann. Bei industriellen Umgebungen müssen Sie möglicherweise die Unterbrechungsleistung (AIR) überprüfen, die den maximalen Fehlerstrom definiert, den der Leistungsschalter sicher beseitigen kann.
Moderne Vorschriften erfordern oft mehr als nur einen Standard-Überstromschutz. Abhängig von Ihren örtlichen Vorschriften müssen Sie möglicherweise Folgendes berücksichtigen:
GFCI (Ground Fault Circuit Interrupter): Schützt vor „leckendem“ Strom, der Stromschläge verursachen könnte.
AFCI (Arc Fault Circuit Interrupter): Erkennt gefährliche Lichtbögen in der Verkabelung, die Standardschalter möglicherweise übersehen.
Hochspannungsgeräte für Spezialmaschinen oder kommerzielle Serviceeingänge.
Bei der Beschaffung Stellen Sie sicher, dass die Hauptteile des Leistungsschalters das UL- (Underwriters Laboratories) oder ein gleichwertiges Zertifizierungszeichen tragen. Dadurch wird sichergestellt, dass das Gerät strengen Sicherheits- und Leistungstests unterzogen wurde.
Sicherheit hat hier absolute Priorität. Beim Austausch eines Hauptschalters muss in der Nähe von „stromführenden“ Versorgungskabeln gearbeitet werden, die nicht an der Schalttafel ausgeschaltet werden können.
Ziehen Sie vor dem Öffnen der Blende Ihre PSA (persönliche Schutzausrüstung) an. Dazu gehören Schutzbrillen, isolierte Handschuhe und nicht leitendes Schuhwerk. Stellen Sie sicher, dass Sie über eine helle, unabhängige Lichtquelle verfügen, da Sie den Strom ausschalten.
Bewohner benachrichtigen: Teilen Sie allen mit, dass der Strom ausfallen wird.
Überprüfen Sie die Last: Schalten Sie zuerst alle einzelnen Zweigschalter aus, um einen massiven „Einschaltstrom“ zu verhindern, wenn Sie schließlich den neuen Hauptschalter wieder einschalten.
Externer Trennschalter: Wenn Ihre Zählersteckdose über einen integrierten Trennschalter verfügt, schalten Sie ihn dort aus. Dies ist die sicherste Arbeitsweise, da dadurch das gesamte Panel spannungsfrei geschaltet wird.
Sobald die Schalttafel so sicher wie möglich ist, verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Sammelschienen stromlos sind (wenn Sie einen externen Trennschalter verwendet haben). Wenn Sie „live“ an den Hauptanschlüssen arbeiten (wovon wir Heimwerkern dringend abraten), seien Sie äußerst vorsichtig.
Lösen Sie die Laschen: Lösen Sie vorsichtig die großen Stellschrauben, mit denen die Hauptversorgungskabel befestigt sind. Ziehen Sie die Drähte zurück und befestigen Sie sie, damit sie die Seiten der Schalttafel nicht berühren.
Hebeln Sie den Leistungsschalter ab: Die meisten Hauptleistungsschalter sind an der Sammelschiene angeschraubt oder festgeklemmt. Entfernen Sie die Befestigungsschrauben und schütteln Sie das Gerät vorsichtig, bis es sich löst.
Überprüfen Sie die Sammelschiene: Achten Sie vor dem Einbau der neuen Hauptleistungsschalterteile auf Anzeichen von Korrosion an den Metalllaschen. Reinigen Sie sie bei Bedarf mit einem speziellen Reiniger für elektrische Kontakte.
Einsetzen der neuen Einheit: Richten Sie den neuen Leistungsschalter an der Sammelschiene aus und drücken Sie ihn fest an. Bringen Sie die Befestigungsschrauben wieder an.
Verkabelung: Führen Sie die Versorgungskabel in die neuen Kabelschuhe ein und ziehen Sie sie gemäß den spezifischen Zoll-Pfund-Anforderungen des Herstellers an. Ein lockerer Draht stellt eine Brandgefahr dar.
Ein Upgrade beinhaltet oft den Wechsel von einer niedrigeren Stromstärke zu einer höheren. Dies ist eine komplexere Aufgabe als ein einfacher 1:1-Austausch, da hierfür in der Regel neue Versorgungskabel vom Versorgungsunternehmen erforderlich sind.
Wir nutzen eine „Lastberechnung“, um festzustellen, ob ein Upgrade notwendig ist. Sie addieren die Quadratmeterzahl in Watt, die dedizierten Gerätestromkreise und die „Bedarfsfaktoren“ für Geräte wie Wäschetrockner und Elektroherde. Wenn Ihre Gesamtleistung 80 % der Nennleistung Ihres aktuellen Hauptschalters übersteigt, ist es Zeit für ein Upgrade.
Wenn Sie auf einen 200-A- oder 400-A-Anschluss umrüsten, müssen die von der Straße kommenden Kabel dick genug sein, um die Last zu bewältigen. Sie müssen in der Regel vom Energieversorger ausgetauscht werden. Sie benötigen wahrscheinlich auch einen neuen Zählersockel und eine größere Schalttafel, um den neuen Kompaktschalter und die zugehörigen Hauptschalterteile unterzubringen.
Servicelevel |
Häufiger Anwendungsfall |
Erforderliche Drahtgröße (typisch) |
|---|---|---|
100 Ampere |
Kleine Häuser, Gasheizung |
#4 Kupfer oder #2 Aluminium |
200 Ampere |
Moderne Häuser, Aufladen von Elektrofahrzeugen |
2/0 Kupfer oder 4/0 Aluminium |
400 Ampere |
Große Anwesen, leichte Industrie |
Duale 2/0-Läufe oder spezielle Busse |
Nachdem die physische Installation abgeschlossen ist, müssen Sie überprüfen, ob alles wie vorgesehen funktioniert. Hier werden viele Fehler erkannt, bevor sie Schaden anrichten.
Schalten Sie den Leistungsschalter mehrmals ein und aus (ohne Last), um sicherzustellen, dass sich die internen Verbindungen frei bewegen können. Verwenden Sie ein Multimeter, um die Spannung zwischen den beiden Hauptphasen zu prüfen. Es sollte ungefähr 240 V anzeigen (in Standard-US-Wohnsystemen). Überprüfen Sie die Spannung von jeder Phase zum Neutralleiter. Es sollte ungefähr 120 V betragen.
Sobald die Abzweigschutzschalter wieder eingeschaltet sind und das Gebäude unter normaler Belastung steht, empfiehlt es sich, ein Infrarot-Thermometer zu verwenden. Richten Sie es auf die Hauptösen. Die Temperatur sollte in beiden Phasen konstant sein. Wenn eine Lasche deutlich heißer ist, weist dies normalerweise auf eine lose Verbindung oder einen fehlerhaften internen Kontakt innerhalb der thermisch-magnetischen Baugruppe hin.
Wir empfehlen, das Drehmoment an den Kabelschuhen nach 24 Betriebsstunden erneut zu überprüfen, da Hitzezyklen manchmal dazu führen können, dass sich die Drähte „setzen“, was zu einer leichten Lockerung führt. Dies ist eine Standardpraxis in der industriellen Wartung, um langfristige Ausfälle zu verhindern Teile des Hauptleistungsschalters.
Ein Hauptleistungsschalter ist kein „Einrichten und Vergessen“-Gerät. Obwohl sie für eine jahrzehntelange Lebensdauer ausgelegt sind, verlängert die regelmäßige Wartung ihre Lebensdauer und stellt sicher, dass sie zum vorgesehenen Zeitpunkt auslösen.
Den Leistungsschalter trainieren: Mindestens einmal im Jahr den Hauptschalter aus- und wieder einschalten. Dadurch wird verhindert, dass die inneren Drehzapfen durch Staub oder Oxidation „einfrieren“.
Sichtprüfungen: Werfen Sie alle paar Monate einen kurzen Blick in das Paneel (ohne die Abdeckung zu entfernen) auf Anzeichen von Feuchtigkeit, Rost oder Insektennisten.
Professionelle Audits: Lassen Sie alle 5–10 Jahre von einem Elektriker eine „Schraubendichtigkeitsprüfung“ und einen thermischen Scan durchführen.
Wenn Sie jemals bemerken, dass der Leistungsschalter ein „brummendes“ oder „brutzelndes“ Geräusch macht, warten Sie nicht. Dies weist darauf hin, dass die Lichtbogenkammer oder die Kontakte Schwierigkeiten haben, eine saubere Verbindung aufrechtzuerhalten. Der sofortige Austausch der Hauptteile des Leistungsschalters ist die einzig sichere Lösung.
Der Austausch und die Modernisierung eines Hauptleistungsschalters ist eine anspruchsvolle Aufgabe, die Präzision und Respekt vor der Elektrizität erfordert. Wenn Sie die Rolle der Lichtbogenkammer , der thermisch-magnetischen Auslöseeinheit und die Qualität des geformten Gehäuses verstehen , können Sie sicherstellen, dass Ihr elektrisches System ein geräuschloser und sicherer Stromlieferant bleibt. Unabhängig davon, ob Sie eine kleine Reparatur in einem Privathaushalt oder eine umfangreiche durchführen industrielle Modernisierung , ist die Verwendung der richtigen Hauptschalterteile und die Einhaltung strenger Sicherheitsprotokolle der einzige Weg zum Erfolg.
Als führende Stimme in der Elektrokomponentenindustrie sind wir bei HAIPART sehr stolz auf unsere hervorragende Fertigungsqualität. Unser Werk ist mit hochmodernen Automatisierungs- und Testlabors ausgestattet, die sicherstellen, dass jedes Hauptteil des Leistungsschalters, das unser Werk verlässt, den globalen Sicherheitsstandards entspricht. Wir montieren nicht nur Komponenten; Wir entwickeln Zuverlässigkeit. Von den präzisionsgewickelten Spulen in unseren thermisch-magnetischen Einheiten bis hin zu den hochbeständigen Polymeren, die in unseren geformten Gehäusen verwendet werden, ist unser Engagement für Qualität offensichtlich. Wir verstehen die Anforderungen sowohl in Wohngebieten als auch in Hochspannungsindustrieumgebungen und nutzen unsere jahrzehntelange Fertigungserfahrung, um Lösungen bereitzustellen, denen Elektriker und Ingenieure vertrauen. Wenn Sie sich für HAIPART entscheiden, entscheiden Sie sich für einen Partner, der sich der Energiesicherheit und Innovation verschrieben hat.
F: Kann ich einen Hauptschalter austauschen, ohne das Versorgungsunternehmen anzurufen? A: Das hängt von Ihrem Setup ab. Wenn Sie draußen in der Nähe Ihres Messgeräts einen separaten „Haupttrennschalter“ haben, können Sie dort den Strom abschalten und den Leistungsschalter in Ihrem Innenschaltkasten sicher austauschen. Wenn Ihr Hauptschalter der allererste Trennpunkt ist, sind die hineinführenden Drähte „heiß“ und können nicht ausgeschaltet werden, ohne dass das Versorgungsunternehmen den Zähler abschaltet.
F: Was ist der Unterschied zwischen einem Standard-Leistungsschalter und einem „Formgehäuse“-Leistungsschalter? A: Technisch gesehen sind fast alle modernen Leistungsschalter für Privathaushalte und leichte Gewerbebetriebe Leistungsschalter mit geformtem Gehäuse . Der Begriff bezieht sich auf die Tatsache, dass die Hauptteile des Leistungsschalters von einer gehärteten Kunststoffhülle umgeben sind, die für Isolierung und strukturelle Integrität sorgt.
F: Woher weiß ich, ob mein Leistungsschalter thermisch magnetisch oder elektronisch ist? A: Die meisten Leistungsschalter für Privathaushalte sind thermisch magnetisch . Sie nutzen physische Wärme und Magnetismus, um auszulösen. Elektronische Leistungsschalter verfügen im Inneren über eine kleine Platine und oft über einstellbare Einstellungen (Wählräder) an der Vorderseite, um die Auslösekurven zu ändern – diese sind in industriellen Umgebungen häufiger anzutreffen.
F: Warum ist die Lichtbogenrutsche bei einem Upgrade so wichtig? A: Wenn Sie auf eine höhere Kapazität aufrüsten, erhöht sich der potenzielle „Fehlerstrom“ (die bei einem Kurzschluss freigesetzte Energie). Eine hochwertige Lichtbogenkammer ist unerlässlich, um diese enorme Energie sicher zu brechen, ohne dass der Brecher explodiert.
