Přemýšleli jste někdy nad tím, jak elektrické systémy okamžitě zabraňují nebezpečným zkratům? Jističe s lisovaným pouzdrem (MCCB) spoléhají kvůli bezpečnosti na vypínací jednotky. The Magnetic Trip Unit hraje klíčovou roli při rychlé detekci chyb. V tomto příspěvku se dozvíte, jak fungují magnetické vypínací jednotky a proč jsou životně důležité pro elektrickou ochranu.
Magnetická spouštěcí jednotka v jističi MCCB (Mulded Case Circuit Breaker) poskytuje rychlou ochranu proti zkratu. Funguje na principu elektromagnetismu. Když jističem proteče náhlý nárůst vysokého proudu – mnohem vyššího než normální provozní proud – magnetické pole generované tímto proudem okamžitě aktivuje vypínací mechanismus. Tato rychlá odezva pomáhá předcházet poškození zařízení a kabeláže.

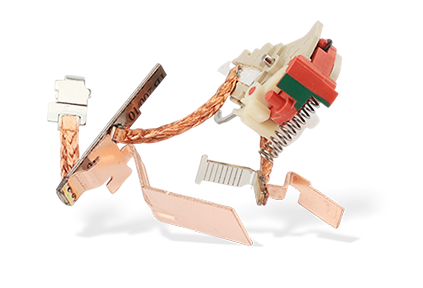

Typická magnetická spouštěcí jednotka obsahuje:
Solenoidová cívka: Přenáší proud obvodu a generuje magnetické pole úměrné proudu.
Plunžr nebo kotva: Pohyblivý kovový kus přitahovaný magnetickým polem, když proud překročí nastavenou prahovou hodnotu.
Vypínací tyč: Připojená k plunžru uvolňuje ovládací mechanismus pro otevření kontaktů přerušovače.
Nastavitelná nastavení: Některé jednotky umožňují kalibraci prahu vypínacího proudu tak, aby vyhovoval specifickým aplikacím.
Během normálního provozu je magnetické pole vytvářené proudem příliš slabé na to, aby pohybovalo pístem. Když dojde ke zkratu, proud prudce naroste a vytvoří silné magnetické pole. Toto pole rychle zatáhne za plunžr, spustí vypínací lištu k otevření kontaktů a přerušení obvodu téměř okamžitě.
Magnetická vypínací jednotka je navržena pro okamžitou akci. Na rozdíl od tepelných spouští, které reagují v průběhu času, magnetický spouště reaguje na vysoké poruchové proudy během milisekund. Toto okamžité vypnutí zabraňuje nadměrnému toku energie obvodem a snižuje riziko požáru a poškození zařízení.
Mnoho MCCB přichází s nastavitelným nastavením magnetického vypnutí. To umožňuje technikům nastavit prahovou hodnotu vypnutí na základě požadavků systému. Například obvod motoru může vyžadovat vyšší úroveň vypnutí, aby toleroval náběhový proud bez rušivého vypínání. Správná kalibrace zajišťuje selektivní koordinaci s ostatními ochrannými zařízeními a udržuje stabilitu systému.
| Funkce | Magnetická spouštěcí jednotka | Tepelná spouštěcí jednotka |
|---|---|---|
| Typ ochrany | Zkrat (vysokoproudové špičky) | Přetížení (střední, trvalé proudy) |
| Doba odezvy | Okamžité (milisekundy) | Časově zpožděné (sekundy až minuty) |
| Princip fungování | Elektromagnetická síla | Tepelně indukované ohýbání bimetalového pásu |
| Nastavitelnost | Obvykle nastavitelné | Pevná nebo omezená nastavitelnost |
| Citlivost na okolní teplotu | Minimální | Citlivý |
Obě jednotky spolupracují v tepelně-magnetických MCCB, aby poskytovaly komplexní ochranu.
Nastavení magnetického vypnutí se obvykle pohybuje od 3 do 10násobku jmenovitého proudu, v závislosti na typu MCCB:
Typ B: Vypíná při 3–5 × jmenovitém proudu, vhodné pro odporové zátěže.
Typ C: Vypíná při 5–10 × jmenovitém proudu, běžné pro indukční zátěže, jako jsou motory.
Typ D: Vypíná při 10–20 × jmenovitém proudu, používá se pro zařízení s vysokým zapínacím proudem.
Nastavení těchto prahových hodnot pomáhá vyhnout se nepříjemnému vypínání během normálních přechodných podmínek.
Tip: Vždy zkalibrujte jednotku magnetického spouště podle specifických charakteristik zátěže, abyste zajistili rychlou a spolehlivou ochranu proti zkratu bez zbytečných přerušení.
Tepelná spouštěcí jednotka v MCCB chrání před přetížením – situacemi, kdy proud po delší dobu překračuje bezpečné limity. Používá bimetalový pásek vyrobený ze dvou kovů s různou rychlostí roztažnosti. Když proud teče nad jmenovitou hodnotu, pásek se zahřívá a ohýbá. Pokud přetížení přetrvává, toto ohnutí aktivuje vypínací mechanismus a otevře obvod, aby se zabránilo přehřátí a poškození. Tepelná spoušť má vestavěnou časovou prodlevu, která umožňuje krátké rázy, jako je rozběh motoru, bez zbytečného vypnutí.
MCCB kombinují tepelné a magnetické vypínací jednotky pro ochranu v celém rozsahu. Tepelná jednotka zvládá pomalé, trvalé přetížení, zatímco magnetická jednotka okamžitě reaguje na zkraty. Během normálního provozu tepelná spoušť monitoruje proud a vypne se, pokud přetížení trvá příliš dlouho. Při náhlých, extrémních proudových špičkách působí magnetická spoušť během milisekund a okamžitě odpojí obvod. Tato týmová práce zajišťuje pokrytí postupných i okamžitých poruch.
Použití obou vypínacích jednotek poskytuje komplexní bezpečnost. Tepelné spouště zabraňují poškození z dlouhodobého nadproudu a chrání kabeláž a zařízení před tepelným namáháním. Magnetické spouště rychle izolují nebezpečné zkraty a minimalizují riziko požáru a selhání zařízení. Společně snižují prostoje tím, že se vyhýbají zbytečným výpadkům a zajišťují rychlé odstranění závad. Tato duální ochrana je nákladově efektivní a spolehlivá, díky čemuž jsou tepelně-magnetické MCCB průmyslovým standardem.
Samotné magnetické vypínací jednotky detekují pouze vysoké proudové rázy a ignorují střední přetížení. To znamená, že nechrání zařízení před přehřátím během dlouhodobého přetížení. Bez tepelné ochrany by obvody mohly utrpět poškození dříve, než se aktivuje magnetická spoušť. Magnetické spouště jsou také méně nastavitelné pro různé typy zátěže, což může v citlivých systémech způsobit nepříjemné vypínání.
Pouze magnetické MCCB jsou ideální pro obvody, kde je ochrana proti přetížení řešena samostatně, jako jsou ochrany motorových obvodů spárované s tepelnými relé proti přetížení. Zajišťují rychlé zkratové přerušení bez obtěžujících vypínání od zapínacích proudů motoru. Tyto jističe jsou běžné v řídicích centrech motorů a ve specializovaných průmyslových aplikacích vyžadujících okamžité odstranění závad.
Tip: Při výběru MCCB zajistěte, aby byly tepelné a magnetické spouště správně koordinovány a kalibrovány podle zátěžových charakteristik vašeho systému pro optimální ochranu a minimální prostoje.
Nejběžnější magnetické spouštěcí jednotky v MCCB pracují na jednoduchém elektromagnetickém principu. Používají solenoidovou cívku, která přenáší proud obvodu. Když dojde k náhlému přepětí, jako je zkrat, cívka generuje silné magnetické pole. Tato magnetická síla rychle přitáhne plunžr nebo kotvu a spustí vypínací mechanismus, aby se okamžitě otevřely kontakty jističe. Tyto standardní elektromagnetické magnetické vypínací jednotky jsou spolehlivé, cenově výhodné a široce používané pro ochranu proti zkratu v různých elektrických systémech.
Některé jističe jsou navrženy pouze s magnetickými spouštěcími jednotkami bez tepelného prvku. Tyto pouze magnetické MCCB poskytují okamžitou vypínací akci pro vysoké poruchové proudy, ale nechrání před přetížením. Jsou ideální v aplikacích, kde je ochrana proti přetížení řešena samostatně, jako jsou řídicí centra motoru spárovaná s tepelnými relé proti přetížení. Tím, že se zaměřují výhradně na ochranu proti zkratu, pouze magnetické MCCB se vyhýbají nepříjemným vypínáním způsobeným rozběhovými proudy motoru nebo přechodnými rázy, takže jsou ideální pro ochranu motorových obvodů a specializované průmyslové použití.
Pokrok v technologii vedl k elektronickým magnetickým vypínacím jednotkám, které místo čistě elektromagnetických součástek používají senzory a mikroprocesory. Tyto elektronické jednotky nabízejí zvýšenou přesnost, nastavitelná nastavení vypnutí a další ochranné funkce, jako je detekce zemního spojení. Mohou přesně monitorovat průběhy proudu, omezovat falešné vypnutí a zlepšovat koordinaci s dalšími ochrannými zařízeními. Elektronické magnetické vypínací jednotky také umožňují komunikaci a vzdálené monitorování, čímž podporují požadavky moderních inteligentních sítí a komplexní průmyslové systémy.
Magnetické vypínací jednotky se dodávají s pevným nebo nastavitelným nastavením spouště. Pevné magnetické spouště mají předem stanovený práh proudu nastavený výrobcem, což nabízí jednoduchost a spolehlivost pro standardní aplikace. Nastavitelné magnetické vypínací jednotky umožňují technikům jemně doladit vybavovací proud podle charakteristik zátěže a požadavků systému. Tato flexibilita pomáhá předcházet nepříjemnému vypínání a zajišťuje selektivní koordinaci s ochrannými zařízeními proti proudu nebo za nimi, což je zásadní ve složitých elektrických sítích.
Konstrukce magnetické spouště významně ovlivňuje výkon MCCB z hlediska doby odezvy, citlivosti a spolehlivosti. Dobře navržená magnetická spouštěcí jednotka poskytuje rychlé a konzistentní vypínání při zkratu, minimalizuje poškození zařízení a riziko požáru. Inovace, jako jsou vylepšené materiály elektromagnetů, optimalizované plunžrové mechanismy a vylepšené metody kalibrace přispívají k lepší životnosti a přesnosti vypínací jednotky. Integrace elektronických ovládacích prvků navíc může zlepšit přizpůsobivost a diagnostiku a operátorům nabízí větší důvěru v ochranu systému.
Tip: Při výběru MCCB zvažte, zda standardní elektromagnetická, pouze magnetická nebo elektronická magnetická spouštěcí jednotka nejlépe vyhovuje potřebám ochrany vaší aplikace a požadavkům na nastavitelnost pro optimální ochranu proti zkratu.
Jednou z hlavních výhod magnetické spouště je její schopnost téměř okamžitě reagovat na zkratové poruchy. Když dojde k náhlému nárůstu vysokého proudu, magnetická spouštěcí jednotka tuto špičku detekuje a během milisekund vypne jistič. Tato rychlá odezva zabraňuje protékání nadměrného proudu obvodem a chrání kabeláž a připojená zařízení před vážným poškozením.
Díky rychlému přerušení poruchových proudů pomáhají magnetické spouštěcí jednotky minimalizovat riziko poškození zařízení a elektrických požárů. Zkraty mohou generovat intenzivní teplo a jiskry, které mohou způsobit selhání izolace nebo vznícení okolních materiálů. Rychlé působení magnetické spouště zkracuje dobu trvání těchto nebezpečných podmínek a zvyšuje celkovou bezpečnost systému.
Magnetické vypínací jednotky přispívají ke spolehlivosti systému tím, že zajišťují rychlé odstranění závad. Tato rychlá izolace vadných sekcí pomáhá zkrátit prostoje, protože zařízení a obvody lze po vypnutí rychleji resetovat a obnovit. Spolehlivá ochrana proti zkratu také znamená méně katastrofických poruch, snížení nákladů na údržbu a výměnu.
V průmyslových a komerčních prostředích, kde jsou běžná zařízení s vysokým výkonem a složité elektrické systémy, poskytují magnetické spouštěcí jednotky nezbytnou ochranu. Jejich schopnost zvládnout vysoké poruchové proudy a zajistit okamžité vypnutí pomáhá udržovat bezpečné provozní podmínky. Tento ochranný mechanismus chrání personál a majetek a podporuje dodržování bezpečnostních norem.
Tip: Pravidelně ověřujte a kalibrujte nastavení magnetické spouště, abyste zajistili rychlou a přesnou ochranu proti zkratu přizpůsobenou konkrétním úrovním poruchového proudu a charakteristikám zátěže vašeho systému.
Výběr správného nastavení magnetické spouště začíná pochopením charakteristik vašeho elektrického systému. Zvažte normální provozní proud, povahu zátěže a potenciální poruchové proudy. Například motory mají často vysoké zapínací proudy při spuštění, což může způsobit nepříjemné vypnutí, pokud je nastavení magnetického vypnutí příliš nízké. Proto je nastavení prahu magnetického vypínání nad maximální očekávaný zapínací proud zásadní, aby se předešlo zbytečným přerušením a přitom byla zachována ochrana proti zkratu.
Magnetické spouštěcí jednotky musí pracovat v souladu s ochrannými zařízeními proti proudu a za nimi. Správná koordinace zajišťuje, že se vypne pouze jistič, který je nejblíže k poruše, čímž se minimalizují prostoje systému a zachovává napájení neovlivněných oblastí. Tato selektivní koordinace zahrnuje nastavení úrovní okamžitého vypnutí magnetických spouštěcích jednotek tak, aby se nepřekrývaly s nastaveními jiných zařízení. Například nastavení magnetického vypínání MCCB by mělo být vyšší než prahová hodnota vypnutí jističů odboček, které chrání, ale nižší než nastavení hlavního vypínače proti proudu.
Magnetické spouštěcí jednotky často umožňují nastavitelná nastavení spouště pro přizpůsobení ochrany konkrétním typům zátěže. Typické nastavení se pohybuje od 3 do 10násobku jmenovitého proudu v závislosti na typu MCCB (B, C, D atd.). Pro odporové zátěže je vhodné nižší nastavení (typ B), zatímco indukční zátěže, jako jsou motory, mohou vyžadovat vyšší nastavení (typ C nebo D), aby tolerovaly zapínací proudy. Úprava těchto prahových hodnot pomáhá předcházet nepříjemnému vypínání a zároveň zajišťuje rychlou reakci na skutečné události zkratu.
| Typ MCCB | Typické nastavení magnetické spouště (× jmenovitý proud) | Příklad aplikace |
|---|---|---|
| Typ B | 3 – 5 | Odporové zátěže, světelné obvody |
| Typ C | 5–10 | Malé motory, transformátory |
| Typ D | 10–20 | Velké motory, vysoké zapínací zatížení |
Pro spolehlivou ochranu je nezbytné pravidelné testování magnetických spouště. Testování zahrnuje simulaci poruchových proudů, aby se ověřilo, že se magnetická spoušť aktivuje při správné prahové hodnotě a v očekávaném časovém rámci. Úkoly údržby zahrnují čištění kontaktů, kontrolu poškození cívky elektromagnetu a zajištění volného pohybu mechanických částí. Jakékoli známky opotřebení nebo nesprávné funkce by měly vyvolat okamžitou opravu nebo výměnu, aby byla zachována bezpečnost systému.
Magnetické vypínací jednotky mohou mít problémy, jako je nepříjemné vypínání, selhání nebo opožděné vypínání. Nepříjemné vypnutí je často důsledkem nastavení, které je příliš nízké pro zapínací proud zátěže nebo přechodných rázů. Selhání vypnutí může být způsobeno poškozením cívky, mechanickým vázáním nebo nesprávnou kalibrací. Kroky odstraňování problémů zahrnují kontrolu nastavení vypnutí, kontrolu mechanických součástí a provedení testů vypnutí. Správná kalibrace a běžná údržba těmto problémům obvykle zabrání.
Tip: Vždy koordinujte nastavení magnetického vypnutí s charakteristikami zatížení vašeho systému a dalšími ochrannými zařízeními, abyste zajistili rychlou, selektivní a spolehlivou ochranu proti zkratu bez zbytečných přerušení.
Magnetické spouštěcí jednotky hrají zásadní roli při ochraně průmyslových motorů. Motory mají často při startu vysoké zapínací proudy, které mohou být některými ochrannými zařízeními mylně považovány za závady. Magnetické spouštěcí jednotky, zejména ty v pouze magnetických MCCB, jsou navrženy tak, aby tolerovaly tyto zapínací proudy bez zbytečného vypínání. Okamžitě reagují na skutečné zkraty a rychle odpojí motor, aby se zabránilo poškození. Tato selektivní odezva pomáhá udržovat životnost motoru a snižuje nákladné prostoje ve výrobních a zpracovatelských závodech.
V silových rozvodných panelech a rozvaděčích poskytují magnetické spouštěcí jednotky rychlou zkratovou ochranu vývodů a odbočných obvodů. Jejich rychlý provoz pomáhá izolovat poruchy v blízkosti jejich zdroje a minimalizuje narušení zbytku elektrického systému. Integrací magnetických spouštěcích jednotek do MCCB dosahují distribuční systémy spolehlivé ochrany proti vysokým poruchovým proudům, zajišťující bezpečnost a stabilitu systému v komerčních budovách, datových centrech a průmyslových zařízeních.
Generátory a záložní napájecí systémy vyžadují spolehlivou ochranu, aby se zabránilo poškození během poruchových stavů. Magnetické vypínací jednotky v MCCB detekují náhlé vysoké proudy, jako jsou ty způsobené zkraty, a okamžitě vypnou jistič. Tato rychlá akce chrání generátory a související zařízení před silným elektrickým namáháním. Magnetické vypínací jednotky navíc pomáhají udržovat kvalitu napájení a spolehlivost tím, že zabraňují dlouhodobým poruchovým stavům v kritických záložních systémech.
Kondenzátorové baterie a další zařízení s vysokými zapínacími proudy představují jedinečné výzvy pro ochranná zařízení. Magnetické spouštěcí jednotky jsou pro tyto aplikace velmi vhodné, protože je lze kalibrovat tak, aby ignorovaly běžné zapínací proudy a přitom poskytovaly okamžitou odezvu na skutečné zkraty. Tato rovnováha zabraňuje nepříjemnému vypínání, které by mohlo narušit korekci účiníku a další citlivé procesy. V důsledku toho magnetické spouštěcí jednotky zajišťují bezpečný a efektivní provoz v zařízeních pro korekci účiníku a průmyslových zátěžích s přechodnými proudovými špičkami.
Tip: Při použití magnetických spouštěcích jednotek zvažte specifické charakteristiky zátěže a úrovně poruchového proudu, abyste nastavili vhodné prahové hodnoty vypnutí, které zajistí optimální ochranu a minimální rušivé vypínání v různých průmyslových aplikacích.
Vývoj magnetických vypínacích jednotek se posouvá směrem k elektronickým a mikroprocesorovým konstrukcím. Na rozdíl od tradičních elektromagnetických jednotek tyto pokročilé spouštěcí jednotky používají senzory a digitální zpracování k detekci poruchových proudů s větší přesností. Vypínací jednotky na bázi mikroprocesoru nabízejí přizpůsobitelné nastavení ochrany a umožňují jemné doladění prahových hodnot magnetického vypínání a doby odezvy. Poskytují také diagnostická data, která pomáhají týmům údržby identifikovat problémy dříve, než dojde k selhání. Tato integrace zlepšuje činnost magnetické spouště tím, že kombinuje spolehlivost elektromagnetických mechanismů s flexibilitou a inteligencí moderní elektroniky.
Moderní magnetické vypínací jednotky těží z vylepšených senzorových technologií, jako jsou Rogowského cívky a senzory s Hallovým efektem. Tyto senzory poskytují vysoce přesná měření proudu v širokém rozsahu, včetně přechodových a harmonických proudů. Ve srovnání s tradičními transformátory se železným jádrem jsou tyto senzory méně ovlivněny saturací a změnami teploty. Zvýšená přesnost snímače vede k lepší detekci zkratů a snižuje obtěžující vypínání. Podporuje také pokročilé ochranné funkce v elektronických spouštěcích jednotkách, čímž zlepšuje celkový mechanismus ochrany magnetické spouště.
Další klíčovou novinkou je integrace komunikačních protokolů do magnetických spouštěcích jednotek. Mnoho nových MCCB přichází s vypínacími jednotkami, které podporují Modbus, IEC 61850 nebo jiné průmyslové komunikační standardy. To umožňuje vzdálené monitorování stavu vypínací jednotky, měření proudu v reálném čase a protokoly událostí vypnutí. Facility manažeři mohou k těmto datům přistupovat prostřednictvím systémů SCADA nebo cloudových platforem, což usnadňuje prediktivní údržbu a rychlejší odezvu na chyby. Vzdálené monitorování také umožňuje aktualizace firmwaru a změny konfigurace bez fyzického přístupu, což zlepšuje provozní efektivitu a bezpečnost.
Nastavitelnost magnetických spouště je stále přesnější a uživatelsky přívětivější. Programovatelné magnetické spouštěcí jednotky umožňují inženýrům digitálně nastavit okamžité vypínací proudy a přizpůsobit je specifickým charakteristikám zatížení a požadavkům na koordinaci. Některé jednotky mají více vypínacích křivek a možností zpoždění, což umožňuje ochranu na míru pro složité průmyslové systémy. Tato programovatelnost pomáhá předcházet nepříjemným výpadkům způsobeným zapínacími proudy motoru nebo přechodnými rázy při zachování rychlého zkratového přerušení. Trend směrem k softwarově konfigurovatelným magnetickým spouštím zvyšuje flexibilitu ochrany a spolehlivost systému.
Tip: Při upgradu MCCB zvažte magnetické vypínací jednotky s elektronickým ovládáním a komunikačními funkcemi pro zvýšení přesnosti, umožnění vzdáleného monitorování a optimalizaci ochrany proti zkratu pro moderní elektrické systémy.
Magnetické vypínací jednotky poskytují rychlou a spolehlivou ochranu proti zkratu v MCCB, čímž zabraňují poškození zařízení a rizikům požáru. Správná kalibrace a koordinace s ostatními zařízeními zajišťuje optimální výkon a snižuje obtěžující výlety. Pravidelná údržba zajišťuje, že spouštěcí jednotky fungují přesně pro dlouhodobou bezpečnost. Výběr správného MCCB s nastavitelným nastavením magnetického vypnutí přizpůsobeného vašemu nákladu je zásadní. HAIPART nabízí pokročilé jističe s přesnými magnetickými spouštěcími jednotkami, které poskytují spolehlivou ochranu a hodnotu pro různé průmyslové aplikace.
Odpověď: Magnetická spouštěcí jednotka v MCCB poskytuje rychlou ochranu proti zkratům okamžitým vypnutím jističe, když vysoké poruchové proudy vytvoří silné magnetické pole, čímž se zabrání poškození zařízení a nebezpečí požáru.
Odpověď: Magnetické spouště reagují okamžitě na zkratové proudy pomocí elektromagnetické síly, zatímco tepelné spouštěcí jednotky reagují pomalu na přetížení prostřednictvím teplem indukovaného ohybu bimetalového pásu. Oba jsou kombinovány v tepelně magnetických spouštěcích jednotkách pro komplexní ochranu.
Odpověď: Magnetické spouštěcí jednotky nabízejí rychlou detekci poruch, minimalizují poškození zařízení a nebezpečí požáru, snižují prostoje a zvyšují bezpečnost v průmyslových a komerčních aplikacích tím, že poskytují spolehlivou ochranu proti zkratu.
Odpověď: Nastavitelné magnetické spouštěcí jednotky umožňují nastavit prahové hodnoty vypínání na základě charakteristiky zátěže, zabraňují nepříjemnému vypínání způsobenému nárazovými proudy a zároveň zajišťují rychlou reakci na skutečné zkraty a optimalizují koordinaci s ostatními ochrannými zařízeními.
Odpověď: Magnetické vypínací jednotky jsou široce používány v ochraně motorů, panelech rozvodu energie, generátorových systémech a kondenzátorových bateriích, zejména tam, kde je kritické rychlé zkratové přerušení a jsou přítomny zapínací proudy.
Magnetická spoušť je okamžitý ochranný mechanismus v jističi, který využívá elektromagnetickou sílu k detekci zkratových proudů. Když proudová špička vytvoří silné magnetické pole, zatáhne se píst, čímž se během milisekund spustí otevření jističe.
Vypínací jednotka snímá abnormální proudové podmínky – jako je přetížení nebo zkraty – a aktivuje mechanismus, který otevírá kontakty vypínače. Zajišťuje elektrickou ochranu přerušením obvodu dříve, než dojde k poškození.
V MCCB může být spouštěcí jednotka tepelně-magnetická nebo elektronická. Sleduje tok proudu, využívá tepelné prvky pro ochranu proti přetížení a magnetické prvky pro okamžitou detekci zkratu. Elektronické vypínací jednotky přidávají programovatelnost, přesnost a diagnostiku.
Magnetická spoušť se týká funkce okamžité ochrany proti zkratu v jističích. Aktivuje se, když vysoký poruchový proud generuje dostatečnou magnetickou sílu k vytažení kotvy, čímž dojde k rychlému otevření jističe, aby se zabránilo vážnému poškození.
Tepelná spoušť reaguje pomalu na mírné přetížení pomocí bimetalového pásku, zatímco magnetická spoušť reaguje okamžitě na vysoké zkratové proudy pomocí elektromagnetické síly. Společně poskytují ochranu v celém rozsahu v tepelně-magnetických jističích.
Jistič je kompletním ochranným zařízením, zatímco vypínací jednotka je vnitřní snímací mechanismus, který rozhoduje o tom, kdy se má jistič rozpojit. Přerušovač obsahuje kontakty, zhášecí komoru, pouzdro a mechanismus; vypínací jednotka zajišťuje detekci a spouštění.
MCB: Miniaturní jistič pro nízkoproudé aplikace s pevnou tepelně-magnetickou ochranou.
MCCB: Lisovaný jistič s vyššími jmenovitými hodnotami, nastavitelným nastavením a volitelnými elektronickými spouštěcími jednotkami.
ELCB/RCCB: Zařízení na ochranu proti úniku, které detekuje zemní poruchové proudy.
MCB (Miniature Circuit Breaker) chrání nízkonapěťové obvody před přetížením a zkratem. Používá se proto, že nabízí spolehlivou, resetovatelnou ochranu bez nutnosti výměny pojistek.
MCB se používají v:
Bytové rozvodnice
Světelné obvody
Obvody malých spotřebičů
Kancelářské a obchodní pobočkové okruhy
Jsou ideální pro nízkoproudé aplikace s nízkou úrovní poruch.
Všechny jističe jsou jističe, ale ne všechny jističe jsou jističe. Jističe jsou menší jističe s pevnou spouští a nízkou kapacitou, zatímco jističe a ACB pokrývají vyšší proudy, nastavitelná nastavení a průmyslové aplikace.
Nastavitelné MCCB umožňují nastavení:
Tepelné nastavení (Ir): procento jmenovitého proudu pro ochranu proti přetížení.
Magnetické nastavení (Im): okamžitá vypínací úroveň (často 3–10× jmenovitý proud).
Nastavení by měla odpovídat typu zátěže, zapínacímu proudu a požadavkům na koordinaci.
Jističe chrání obvody před poškozením způsobeným přetížením a zkratem, zajišťují bezpečnost, předcházejí nebezpečí požáru a poskytují rychlou, resetovatelnou ochranu.
Protože MCB:
Místo výměny lze resetovat
Zajistěte přesnější vypínání
Jsou bezpečnější a snadněji se obsluhují
Podpora tepelně-magnetické duální ochrany
MCB se používají hlavně v:
Domy a byty
Malé komerční budovy
Světelné obvody
Zásuvkové obvody
Nejprve byste měli identifikovat a vypnout zátěž, která způsobila poruchu, zkontrolovat poškození nebo uvolněnou kabeláž a teprve potom resetovat jistič. Pokud se znovu spustí, netlačte na něj silou – zjistěte závadu.
Ano, pokud jistič opakovaně vypíná, neresetuje se, je cítit spáleninou nebo si nejste jisti zdrojem poruchy. Opakované vypínání může znamenat nebezpečný problém s kabeláží nebo zařízením.
Ne. Jističe se neresetují automaticky. Po vyřešení základní chyby je musíte ručně resetovat.
Nejprve zcela zatlačte přepínač do polohy OFF a poté jej znovu zapněte. Pokud se okamžitě znovu vypne, přestaňte se pokoušet o resetování a zkontrolujte obvod.
Testovací metody zahrnují:
Pomocí testeru kontinuity
Použití kalibrovaného zkušebního proudu (primární vstřikovací test)
Kontrola mechanického pohybu a chodu páky
Měření doby vypínání pomocí testeru ochranných relé
Obecně každých 15–20 let, nebo dříve, pokud vykazují:
Časté obtěžující cesty
Mechanické opotřebení
Známky přehřátí
Selhání při testování
Mezi kroky patří:
Identifikujte přetížené obvody
Zkontrolujte, zda nedošlo ke zkratu nebo vadným spotřebičům
Zkontrolujte kabeláž a uvolněné svorky
Otestujte funkčnost jističe
Pokud je hlavní příčina nejasná nebo nebezpečná, zavolejte kvalifikovaného elektrikáře.
